DIY小帆船(6/19新增滑輪DIY)

[複製鏈接]
 樓主| 發表於 2013年4月9日 10:10 PM | 顯示全部樓層

RE: DIY小帆船(船殼篇)...建構中

本帖最後由 shamu 於 2013年4月11日 11:16 AM 編輯

-------穩向板,方向舵篇-------

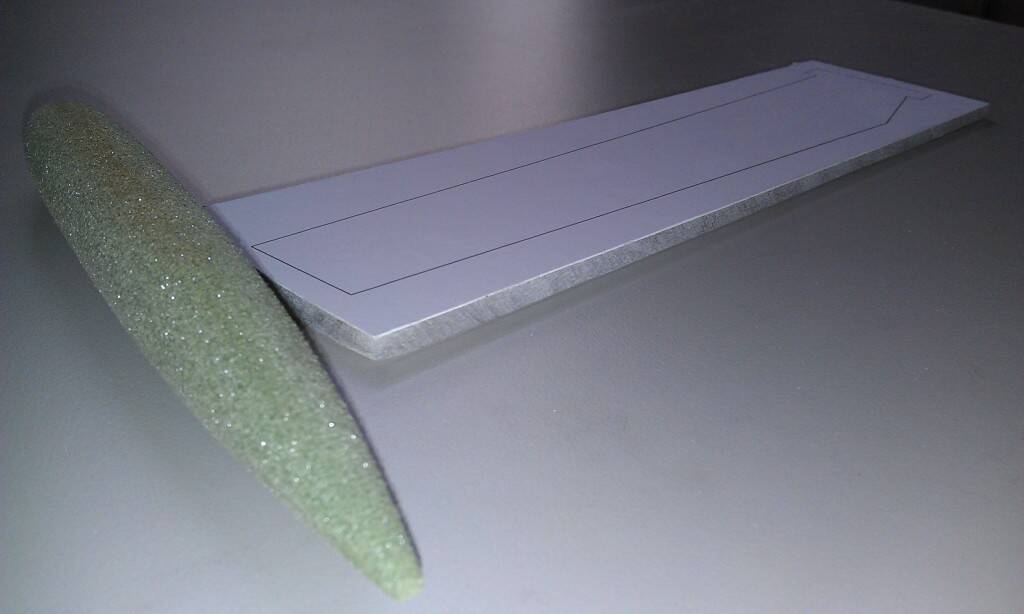

配重也是按照圖紙列印下來的型板打板後,再使用高密度發泡板打磨出外觀



稍微修改了一下穩向板的形狀,材料是使用5MM厚的玻璃纖維板






打磨好的穩向板先在船殼上抓好位置,並且預留以後要安裝穩向板的孔



假安裝穩向板與配重



接下來要將噴上膠殼後打磨光亮的穩向板與方向舵製作"雙合模"..
至於甚麼叫做"雙合模"實在很難用打字解釋清楚..
看圖片可能會比較好理解



先將穩向板與方向舵打上"分板",分板位置剛好是在穩向板與方向舵的1/2處,將分板,舵,穩向板打上離模蠟後,噴上模用膠殼....

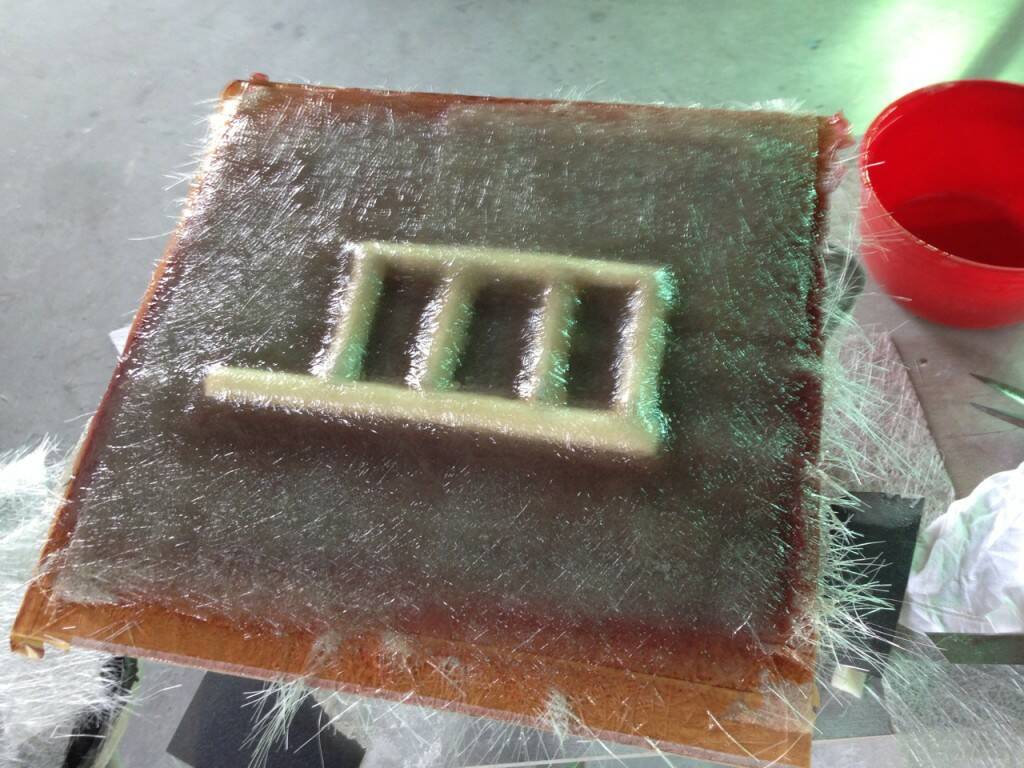

模用膠殼硬化後積上四層FRP後,一樣貼上高密度發泡板補強模具...




FRP硬化後拆掉分板,方向舵與穩向板的1/2會"坎"在剛剛積層的模具裏
所以現在模具就變成了另一邊的"分板"了



接下來一樣打蠟,噴膠殼,積層後會得到另一邊的模具




得到兩邊模具後在內凹部分噴上藍色膠殼,再填入"玻纖泥"與埋入穩向板螺絲與舵柱,再將兩片模具合在一起..

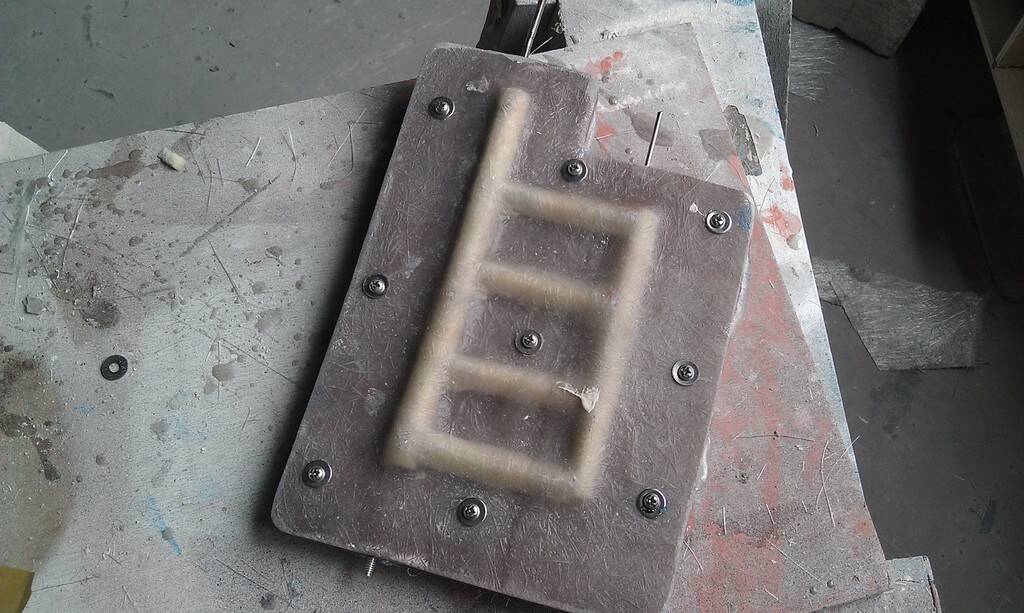

合模後鎖緊定位螺絲等待玻纖泥硬化....

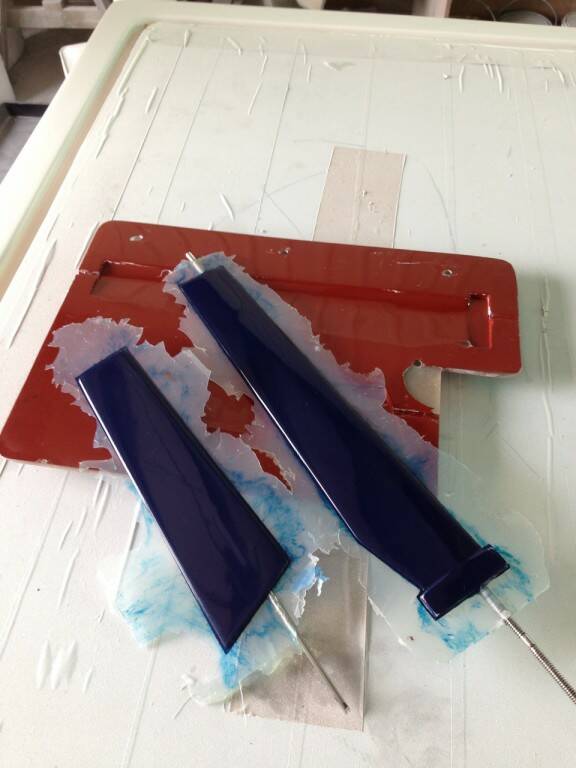

脫模.....



脫模後修飾掉溢出成品周圍部分就得到方向舵與穩向板了


-------配重篇-------


用木板打一個四方盒,在木盒底層先塗上肥皂水
倒入預先調製好的石膏漿,再將配重模具1/2押入石膏漿中,記得要預留灌鉛水的通氣孔
等待石膏硬化後在表面塗上肥皂水,再倒入石膏漿淹沒配重模具
待石膏模硬化風乾後就可以灌鉛了



收集了一些地上掃到的鉛屑..



石膏模具預熱後先放在一旁備用..



開始熔鉛屑了..由於已經是屑屑了..用噴燈很輕易就可以熔成鉛水.

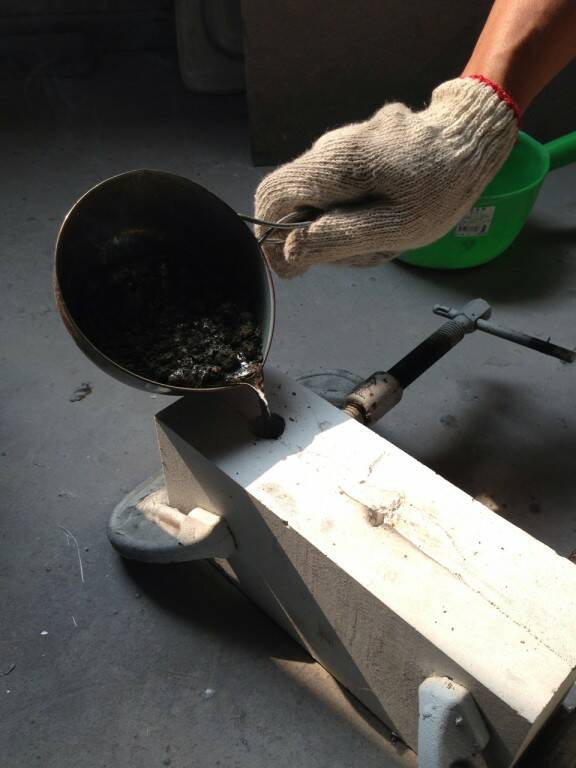

鉛水趁熱倒入模具內..

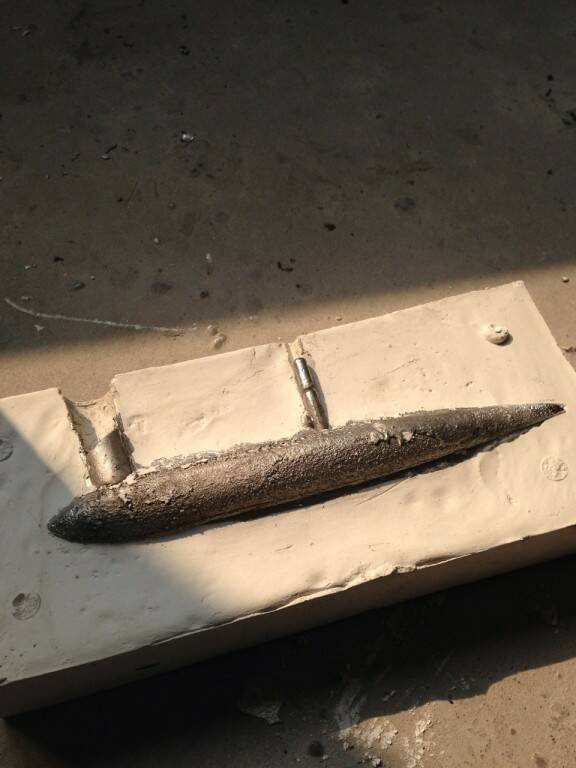

等待鉛水冷卻後就可以脫模了..

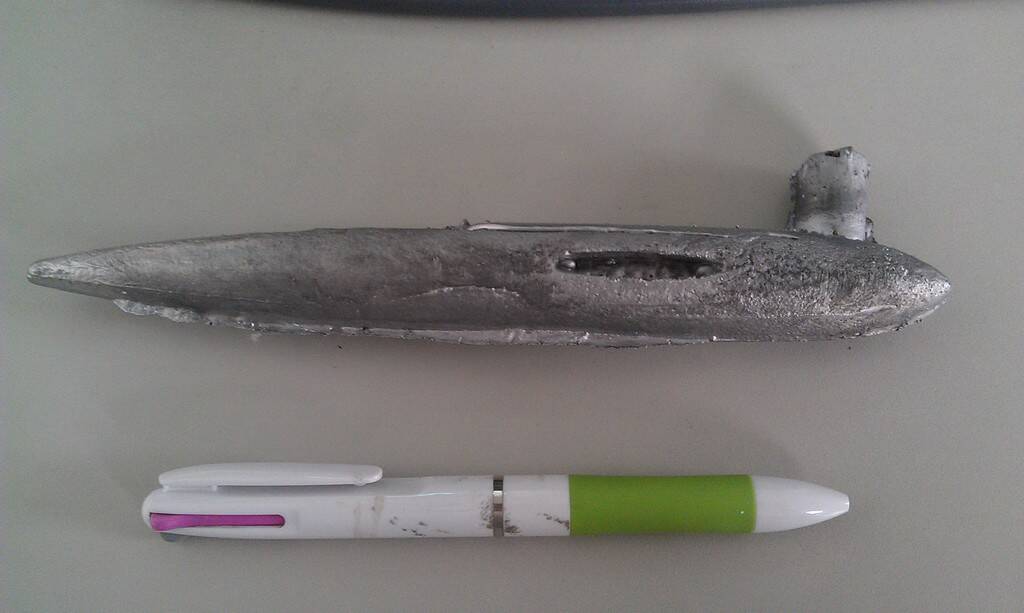

灌出來的成品



補土噴漆後的樣子

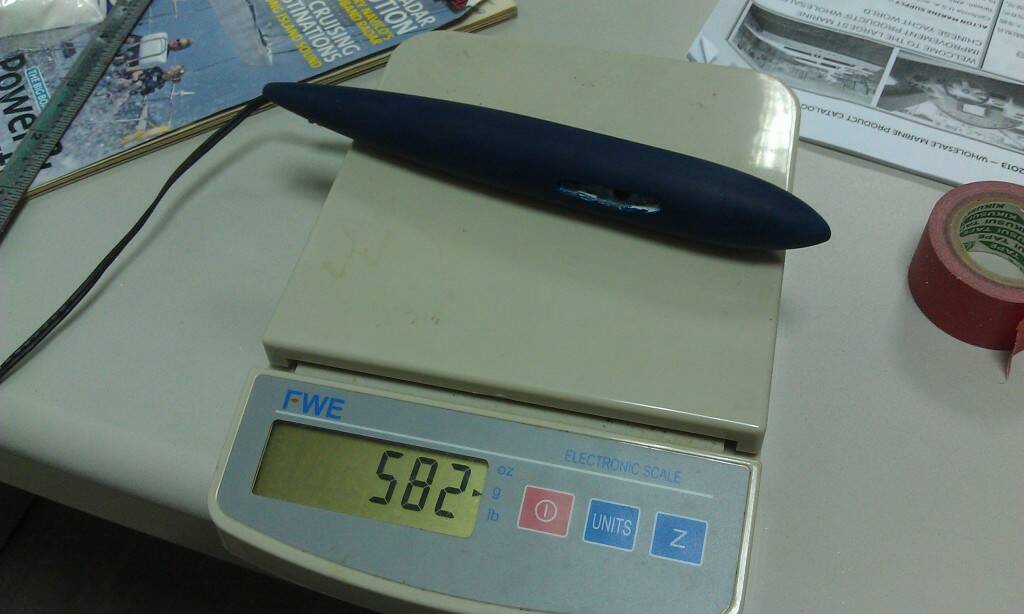

582g...比圖紙上資料的還要輕了些,重量配置不知道是夠還是不夠,可能要等甲板做好後才有辦法測試了..


未完....

發表於 2013年4月9日 11:51 PM | 顯示全部樓層
做工真的很專業!
成品超漂亮的!
有沒有考慮量產販售?
發表於 2013年4月10日 09:25 PM | 顯示全部樓層
shamu 發表於 2013年4月9日 10:10 PM
-------穩向板,方向舵篇-------

專業的工法+詳細的介紹=令人敬佩的作品!...
真的!..真的可以接單做外銷了!...
 樓主| 發表於 2013年4月10日 10:43 PM | 顯示全部樓層
9527+1 發表於 2013年4月10日 09:25 PM
專業的工法+詳細的介紹=令人敬佩的作品!...
真的!..真的可以接單做外銷了!...
...

+1大...我其實沒有想說要量產的想法,單純只是利用工作閒暇時間瞎搞搞一下,就想說有要搞了,就順便紀錄一下,留下些資料希望以後有船友也可以用到....
這幾天都在製作甲板中,補土後等待補土乾的時間也開始思索要如何製造帆具與索具了...有新的進度我也會在PO上來
話說上禮拜天去連池潭沒遇見您...本想當面請教一下製帆的"眉角"..這禮拜您會出現嗎?
發表於 2013年4月11日 12:09 AM | 顯示全部樓層
shamu 發表於 2013年4月10日 10:43 PM
+1大...我其實沒有想說要量產的想法,單純只是利用工作閒暇時間瞎搞搞一下,就想說有要搞了,就順便紀錄一下 ...

因為這2週天氣都不好,我怕會下雨,所以就沒去玩船了!
這個星期日應該不會下雨,我會去玩船!
至於做帆布嘛...我也是跟龔老師學的,他是帆船專家,他懂得比我多,我可以介紹龔老師給你認識!
你可以先到這個網站看看,看別人是怎麼做帆布的,請點:http://www.stirling.saradioyacht ... n/creatingseams.htm
 樓主| 發表於 2013年4月18日 10:47 PM | 顯示全部樓層
本帖最後由 shamu 於 2013年4月18日 10:49 PM 編輯

04/18更新進度
搞了好幾天終於有點進度了...趁要睡覺前趕一下進度

=======甲板篇=======


船殼完成後就可以開始想一下甲板要製作成什麼形狀了..
在網路上參考了許多圖片後,有種船型我個人感覺還蠻喜歡的..
大概參考有個方向後開始製作甲板模了..
一樣是使用高密度發泡版塞滿整個船體,大致上修出想要的外觀



跟一開始在做船殼模一樣先包上FRP毯增加強度

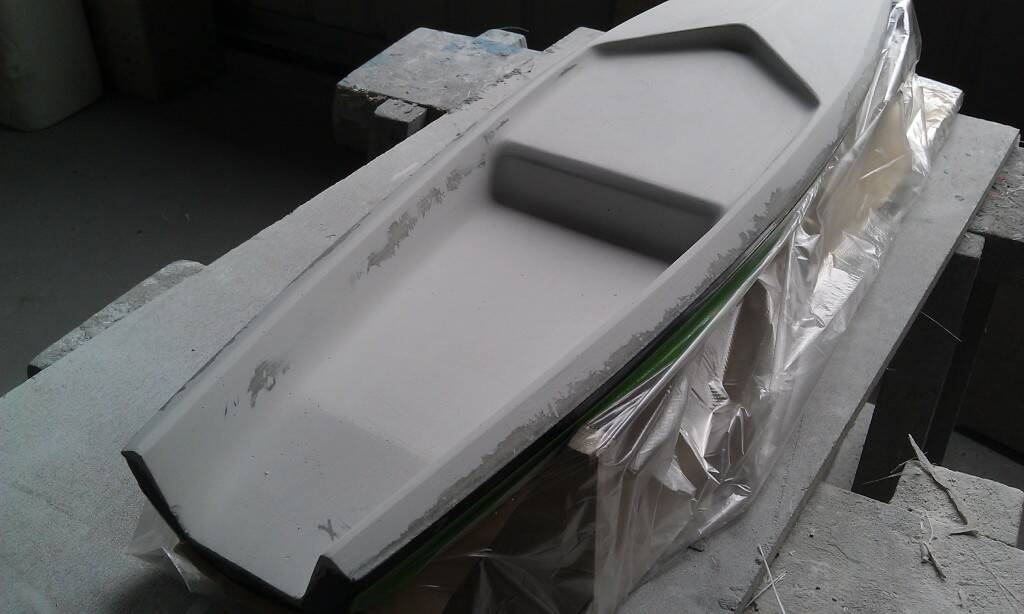

繼續狗補土...打磨...狗補土...



大概有個樣子了...



該把這條船取名叫做"本壘板"號嗎??



脫離打磨地獄後噴塗上膠殼



等待噴塗膠殼硬化後水磨打蠟....水磨後的甲板一整個啵亮!



打上甲板的分板,打上離模蠟準備開始翻模囉



噴上模用膠殼...



跟先前做船殼模具一樣,膠殼硬化後積上8層FRP毯,硬化後就可以脫模了



分板拆掉後的樣子....

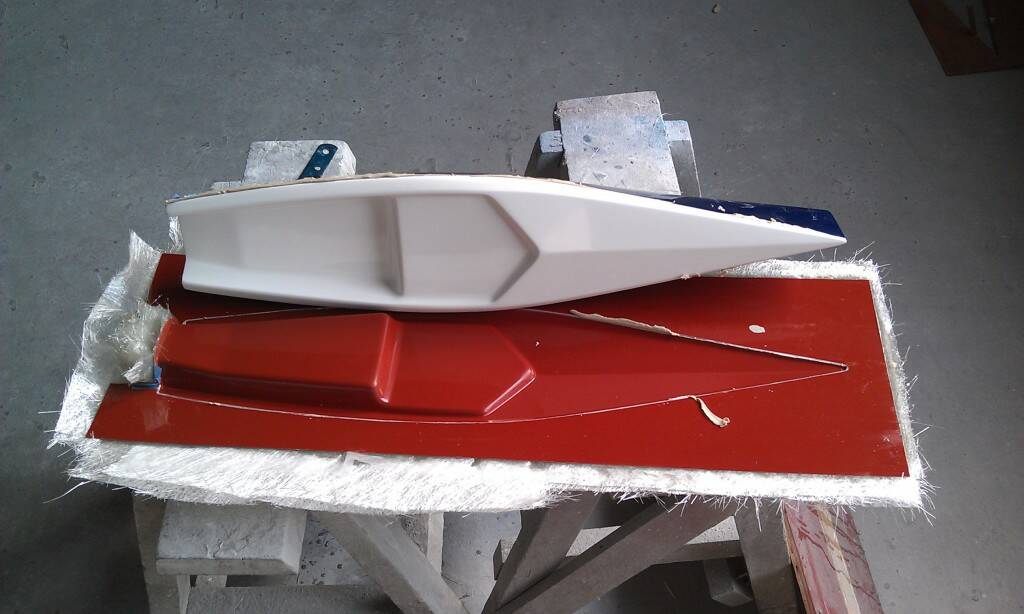

順利脫模....



把模具周圍多餘的FRP切除掉..這就是我們要拿來印甲板的陰模了..
趁著要印甲板的機會順便也印了一個新的船殼
這次聽了"樑大"的建議不再使用玻璃纖維毯積層,而是使用了更輕的"玻璃纖維編織布"
使用玻璃纖維編織布印出來的新船殼果真是讓我滿意,重量比用了玻璃纖維毯的船殼輕了快一半



新印的船殼與甲板....



甲板..148克



船殼240克

有了船殼跟甲板後,再來就是組裝的問題了,目前也只有邊想邊做了
未完..
