neswmdjl 發表於 2013年3月20日 09:27 AM
不清楚，再借用一张

neswmdjl大真強，您造福大夥了，謝謝您

順帶一提，若真的拆到這裡要裝led,可以順便將蜂鳴器也一併換掉，聲音會大很多哦

kakkoii12

小弟採用17樓mass大大的接法,成功 !!

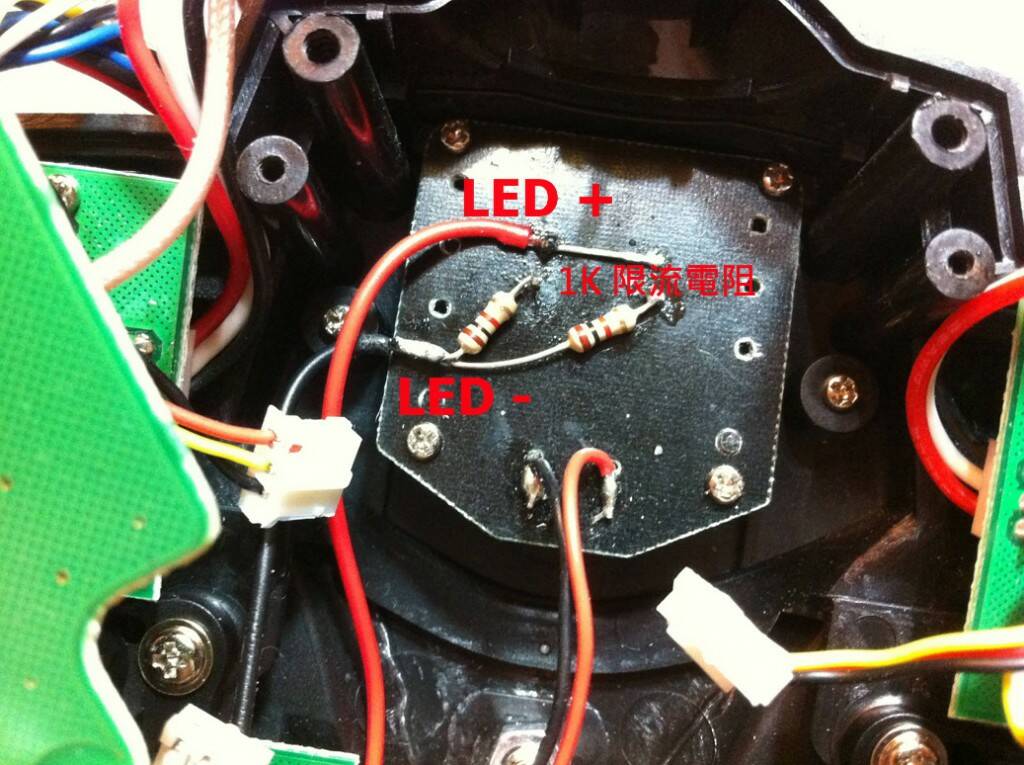

1, 偷懶只接兩顆5mm藍光LED,只多買一張保險.........XD,
因採用12V電源所以限流電阻與YSLLEE大大建議相同為 1K.

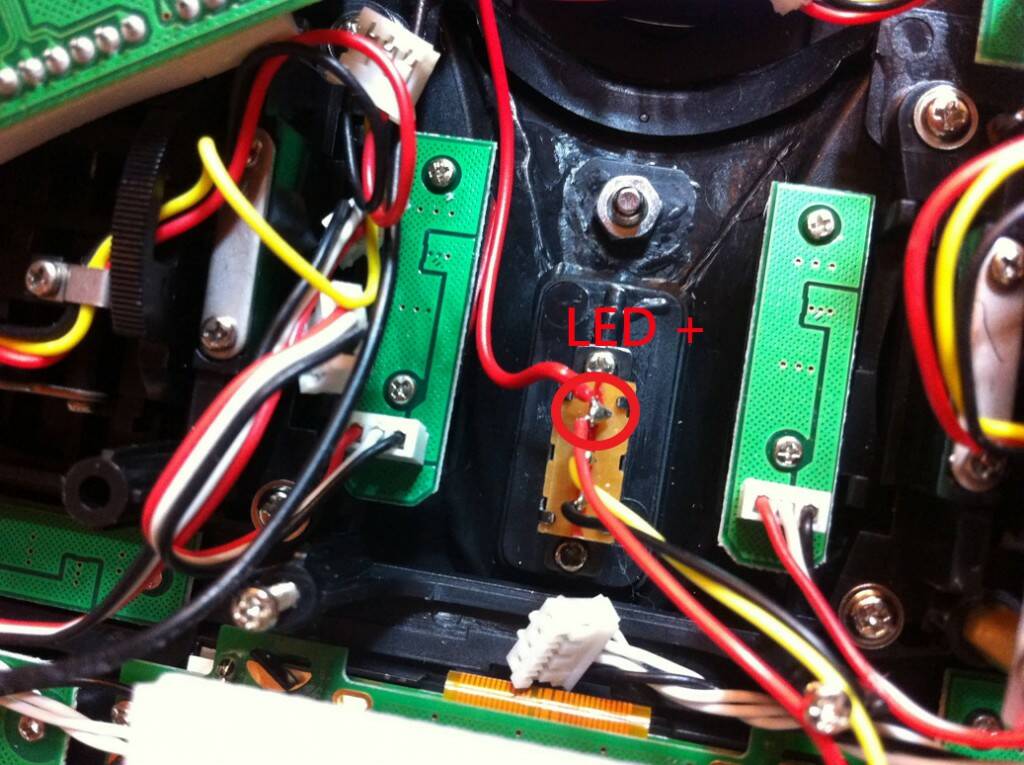

2, LED正極接開關紅色線.


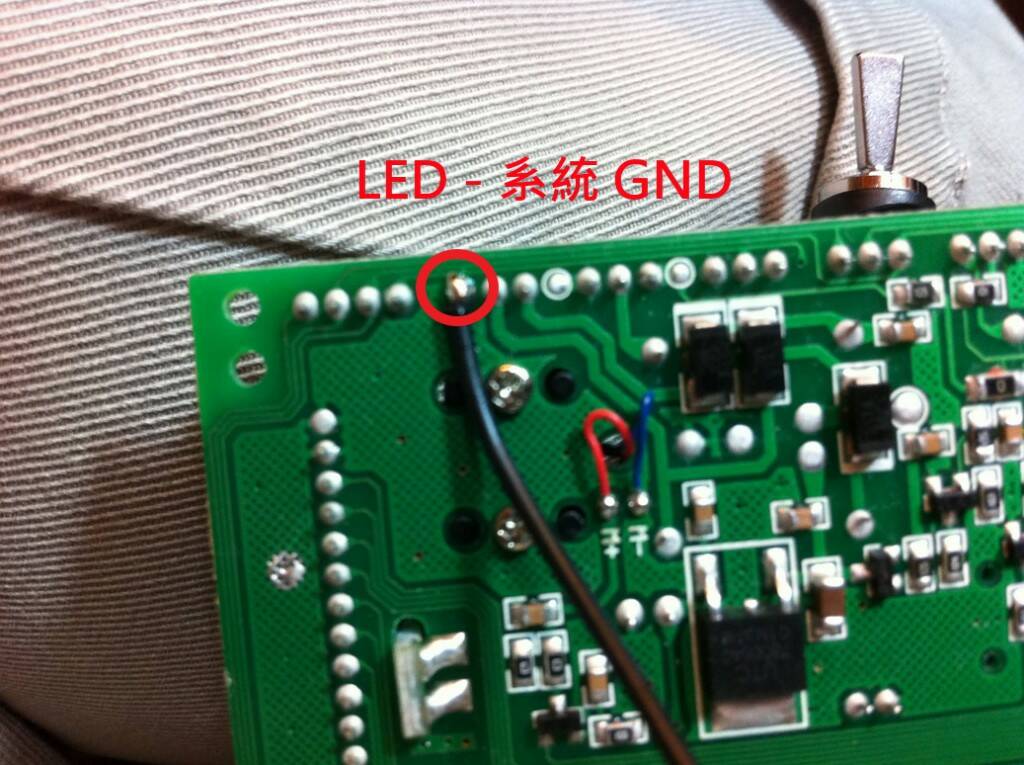

3, LED 負極接電池接主板接頭的負極(系統接地點)

4, 完工照,兩顆 5mm 很亮很明顯兩個點,沒有壓克力板可以勻光...


因為 neswmdjl 大大建議的接點是5V電源,我的限流電阻已經焊上去了,
懶得改所以取 mass 大大建議的 12V 接點 ~~

感謝樓上各位大大的分享 ~~~

neswmdjl

小弟採用17樓mass大大的接法,成功 !!

这样接最好，我只是在电路找到了方便的接点

因為 neswmdjl 大大建議的接點是5V電源,我的限流電阻已經焊上去了,

红色接点是进入5V稳压之前的电压，不是V,量量看

YSLLEE

謝謝mass大專業技術的指導，以及kakkoii12大的實踐，這帖真的感謝所有參與的大大，讓小弟學到好多,小弟國產土砲等級的改裝有這麼多的先進願意參與討論與指導真的感謝

mass

YSLLEE 發表於 2013年3月21日 08:23 PM
謝謝mass大專業技術的指導，以及kakkoii12大的實踐，這帖真的感謝所有參與的大大，讓小弟學到好多,小弟國產 ...

玩模型這麼多年,最佩服的是對電子完全不懂的同好,
憑著對模型的熱愛,對電子電路的摸索,
這股動力是令人激賞的.

yykmb

感謝大大們的分享，對不懂電子的模友們多了很多的幫助。
