DEVO 10 電源指示燈製作分享

[複製鏈接]
發表於 2013年3月19日 02:06 PM | 顯示全部樓層
楼主的本意是不影响控的电路。我觉得发光管二极管接电阻后,正极接电源开关12V到电路板一端或者第二个电路最大的稳压管左边管脚,负极接散热片处。串联比并联省电(光够的情况下),控电至少应该8V,点亮发光管足够,应该简单,等晚上有空打开控研究一下。
回復 按讚

使用道具 舉報

發表於 2013年3月19日 02:09 PM | 顯示全部樓層
mos场效应管出口是5V供单片机用的,现在看不动为好兄弟稍安
回復 按讚

使用道具 舉報

 樓主| 發表於 2013年3月19日 04:50 PM | 顯示全部樓層
致:

賴仔大:謝謝賴桑的提醒,所以後來把長柄鋸短,鋸成超短柄,必須多點力量才能扳動,避免悲劇發生

seafisherman大:謝謝您

neswmdjl大:謝謝您的讚,會將三個LED並聯,是考慮到這便宜的LED容易燒毀,串聯的設計會一個GG後連累到其他兩個
期待您找到適合的接點跟大夥兒分享,這樣就不用改開關了,一來維持原廠外觀,二來就如同kakkoii12兄說的"要找到跟原廠同尺寸的 6P 2段開關好像不太容易"

跟大家報告:其實一個5mm的LED亮度就夠了,若要亮度均勻再加個透明壓克力做導光板即可

會並三個3mmLED是考慮到可以有兩次LED燒毀的機會,避免因一顆燒毀就要再拆機維修的不便
回復 按讚

使用道具 舉報

發表於 2013年3月19日 08:49 PM | 顯示全部樓層
谢谢YSLLEE大,“三個3mmLED是考慮到可以有兩次LED燒毀的機會”很贴心的设计,的确如此,刚拆了控,看看是否尽量不有主电路板找到接点,
回復 按讚

使用道具 舉報

發表於 2013年3月20日 01:26 AM | 顯示全部樓層
原廠開關中間接點應該是接至電池正極,
另外兩接點一是至電路板供電,另一點是到電池充電座.

這樣動作是關機時可用充電器對電池充電,
開機後充電座斷路,改由電池對電路板供電.
所以最先你由開關拉出兩條線供LED是不對的.
因為開關上就只有正電而已.

正確作法應由開關供電至電路板處拉出正電,
電池的負極接LED負極,即可不用換開關.

我沒有此款遙控器,僅以一般電子電路常規說明,
參考...
回復 按讚

使用道具 舉報

發表於 2013年3月20日 09:18 AM | 顯示全部樓層

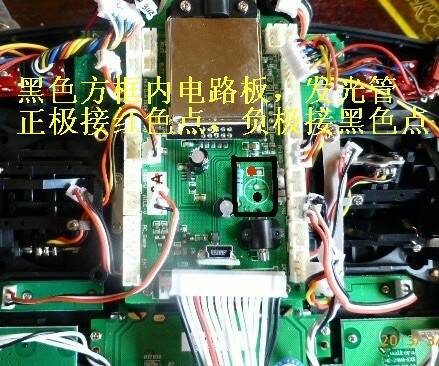

在电路主板上找到两个点,发光管按楼主的接法接限流电阻后,正极接红色点,负极接黑色点借用一下楼主的图
回復 按讚

使用道具 舉報
