非耐克斯 GT3的震動分析要如何看?

棗子

了解~回去拆開來試試看

nk931003

小弟猜一下
恩 如果機體沒問題
可能是 3281rpm到3574rpm之間 機體阻尼在這頻域呈現不穩定
所以油門曲線 在這頻域 可以設陡一些 快速避開共振

棗子

剛剛把主旋翼拆掉，旋翼頭跟尾旋翼都還裝著
把油門推動測試，機體幾乎沒震動...
看來是主旋翼的問題...

棗子

原帖由 no1taxi598 於 2012年12月18日 01:08 PM 發表

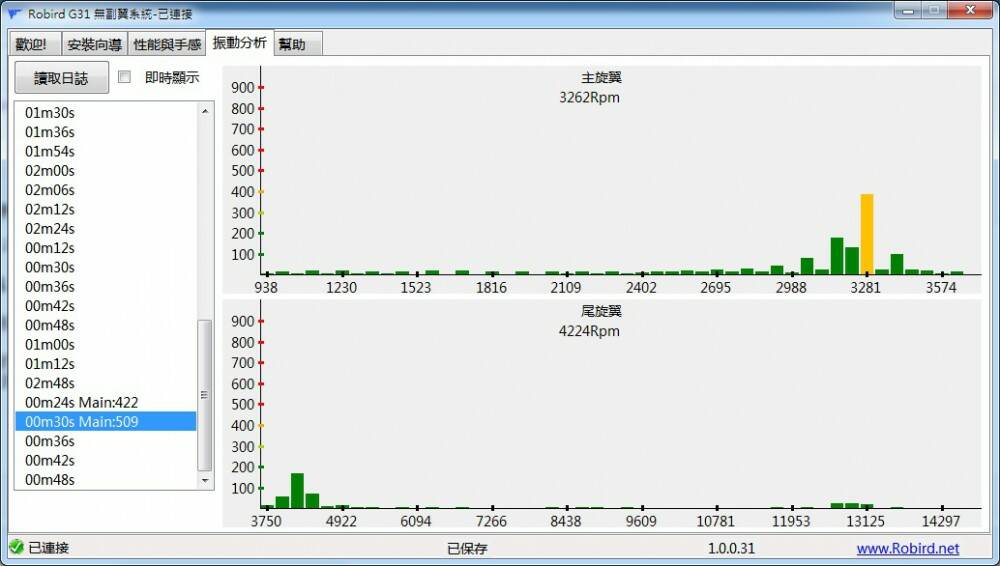

應該橫的是頻率;直的是震幅,主軸轉速3353rpm 紅色區塊又在3281~3574之間,所以懷疑是主軸引起震動

你說全新的才想到前陣子明達的機子因為組裝疏忽橫軸沒抹油,新機就震到翻機的事 ...

我剛剛把橫軸拆下來看，雖然不會很緊，但是裡面的確是乾澀的
抹上鐵氟龍油膏後，在手上測試已經比較不麻了
讀取震動分析後震動值也小多了!接下來再繼續密集測試看看吧

no1taxi598

原帖由 棗子 於 2012年12月18日 07:50 PM 發表

我剛剛把橫軸拆下來看，雖然不會很緊，但是裡面的確是乾澀的
抹上鐵氟龍油膏後，在手上測試已經比較不麻了
讀取震動分析後震動值也小多了!接下來再繼續密集測試看看吧 ...

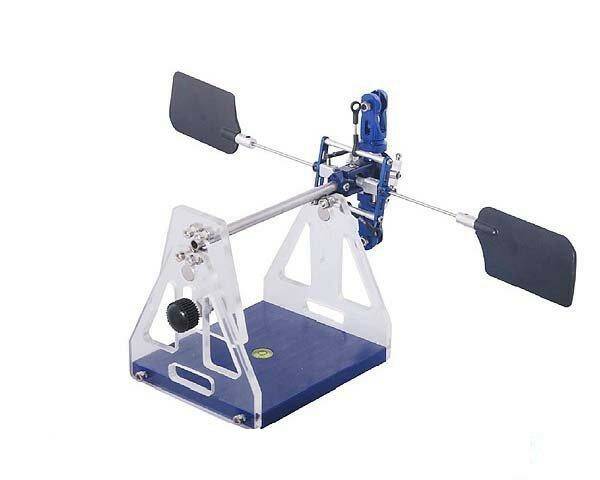

像這樣分別對齒盤及旋翼頭(含固定圈)做一次平衡效果會比較好一點
尾T頭大多數只靠單顆止洩螺絲固定就比較麻煩了
