j12493315 發表於 2013年3月16日 10:08 PM
分享一下自制dfc拉桿可調雙槳
自制DFC爆炸圖和過程 |
-

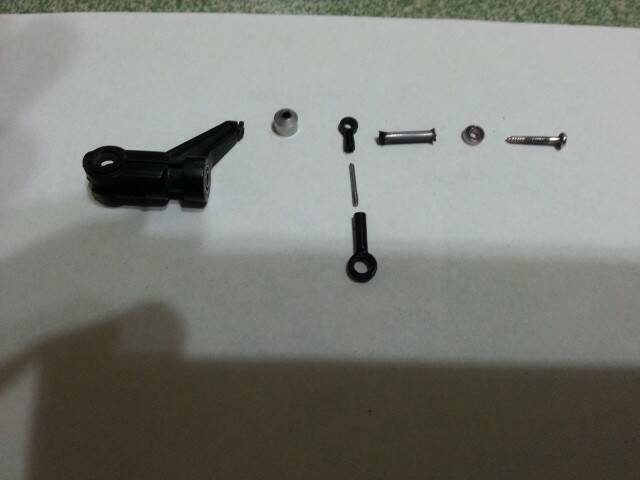

先來張暴炸圖零件有主葉夾 尾固定件 minicp拉桿 2*1碳纖管 尾軸承 1.2mm*11mm尖頭螺絲 130xccpm ...
-

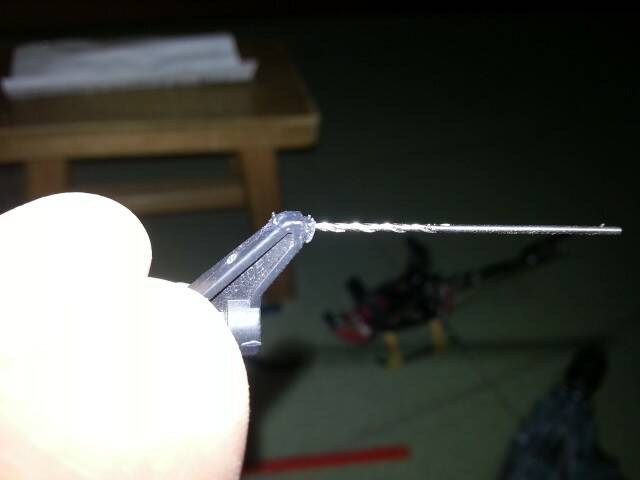

將主葉夾球頭處磨平鑽1mm的孔
-
將minicp拉桿裁切0.82mm無牙部分以快乾粘上minicp球頭拉桿
-
將minicp球頭處塞入碳纖管
-

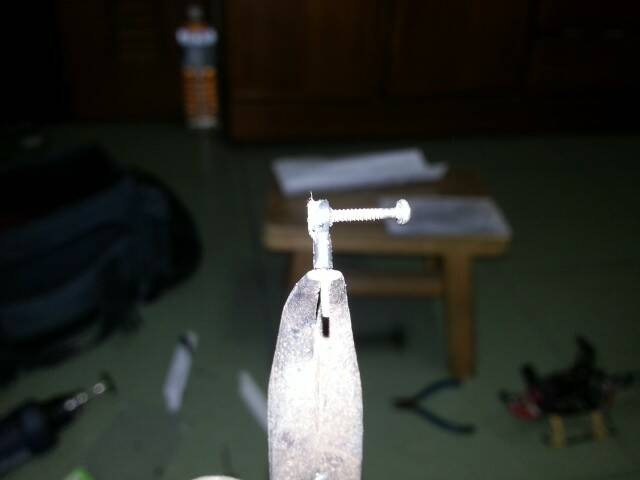

將碳纖管兩側磨平再點上快乾碳纖管上的洞拓孔至0.12mm和螺絲一樣
-
和螺絲剛好
-

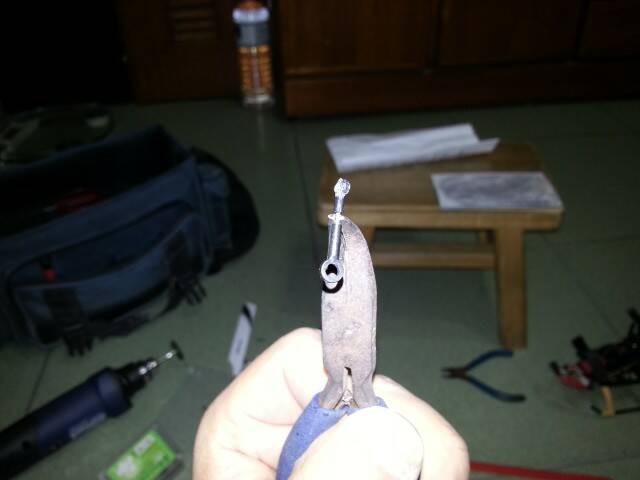

再鎖上130x拉桿
-
組裝起來將長度調到原廠長度待裝機之後再調整 螺絲鎖上主葉夾之前可在主葉夾洞裡上點快乾以增加強度徵 ...
|
