請問前輩!

[複製鏈接]
發表於 2012年11月23日 11:04 PM | 顯示全部樓層 |閱讀模式
下圖為歐賽新機F3A  SPLENDOR  EP
請問紅圈處是俗稱的襟翼嗎?  主要功能有哪些?






上一篇:受不了只好重做機翼
下一篇:最後又包場飛
發表於 2012年11月23日 11:56 PM | 顯示全部樓層
原帖由 小桂 於 2012年11月23日 11:04 PM 發表
下圖為歐賽新機F3A  SPLENDOR  EP
請問紅圈處是俗稱的襟翼嗎?  主要功能有哪些?


815139


這台好像是海德新出的電機...............
偶想應該是襟翼
它應該可以使用在起.降飛行模式
在正常飛行模式時.偶想副翼會動.而襟翼應該是居中不會動
作SNAP或是失速螺旋應該就會跟著副翼角度一起做動作.........
發表於 2012年11月24日 12:00 AM | 顯示全部樓層
不啟動時是3A機,連動時是3D機,...................小桂...............我瞎掰的...
發表於 2012年11月24日 03:09 PM | 顯示全部樓層
原帖由 ching33ho1 於 2012年11月23日 11:56 PM 發表


這台好像是海德新出的電機...............
偶想應該是襟翼
它應該可以使用在起.降飛行模式
在正常飛行模式時.偶想副翼會動.而襟翼應該是居中不會動
作SNAP或是失速螺旋應該就會跟著副翼角度一起 ...

That's QQ's new design, not Hyde. And yes, those are split ailerons, controlled by 4 different servos.

Adrian

[ 本帖最後由 proline2009 於 2012年11月24日 03:16 PM 編輯 ]
發表於 2012年11月24日 03:56 PM | 顯示全部樓層
原帖由 proline2009 於 2012年11月24日 03:09 PM 發表

That's QQ's new design, not Hyde. And yes, those are split ailerons, controlled by 4 different servos.

Adrian

原來是QQ新設計的電機阿.........
感謝..阿德里安大說明解釋喔..............
發表於 2012年11月29日 01:54 PM | 顯示全部樓層
怪怪怎麼沒人繼續討論,這架QQ的新機機有趣極了, 林大戶, 周委員長你們都應該弄一架來才符合你們的身份與地位.

RCU上已有討論 http://www.rcuniverse.com/forum/fb.asp?m=11261309
QQ這架機機有兩個特色:
1. Split aileron (分裂式副翼)
2. Retractable fins (伸縮式垂直鰭)

一般pattern 機子副翼在翼根算起20%以上向外側延伸到翼端.一般使用嘟嘟好不會太過敏感. Splendor的內側超寬副翼只在snap時使用.機體瞬間break的反應比外側副翼更強更快.IMAC的機機已有人使用分裂式副翼,用在pattern機上則可能是首見.

近年來F3A程序側飛比重不斷增加,機體側面積隨之增加,使得snap愈來愈吃力(帥哥淳飛屎扒褲snap得牙癢癢的就是這個道理).分裂式副翼應該有助於這些胖子跳芭蕾舞, 哈哈哈! 這個形容很貼切吧!

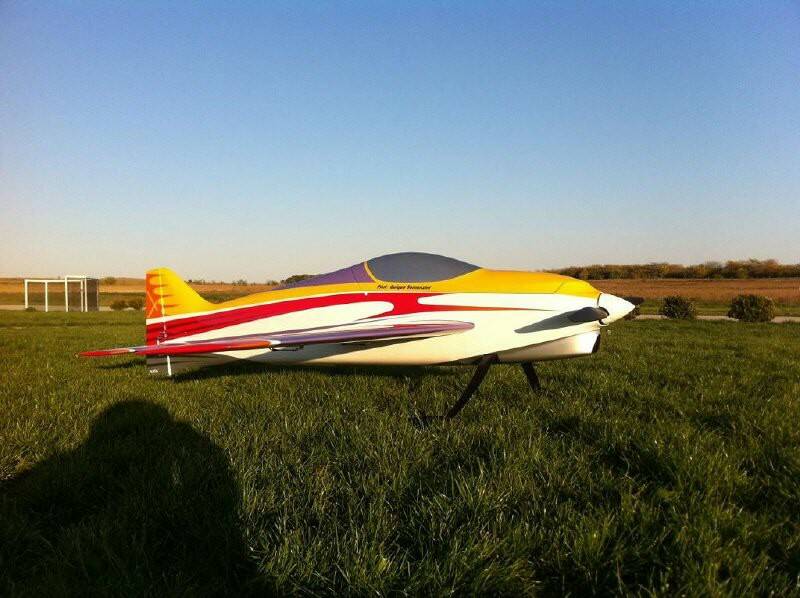

伸縮式垂直鰭則還在實驗中, QQ還沒把大小位置等最佳化. 所以現在Oxai生產的Splendor沒有這功能.底下兩張照片是RCU上的.
基本的概念是增加側面積幫助側飛,但其他姿態不需要時則收起來.

所以,這架機機需要至少7CH...... 副翼就佔4個.若再加伸縮式垂直鰭就要8CH, 夠你忙的!

另外回答小桂的問題; 飛操面的名稱要看功能.
裝在翼後緣,動作左右相反的是副翼 aileron.同時放下是襟翼flap.有些實機沒分開,動作面可同時放下又保有各自上下分開動作是襟副翼flaperon, 我們pattern機子降落時的air brake混控功能則是兩側副翼中立點同時向上移(與襟翼放下剛好相反).三角翼機則是昇降舵有副翼功能Elevon.單看位置有時候很難猜是蝦米東東.
