最近很忙，家里和单位都忙，所以进度缓慢。这次只是个小更新，请各位看官见谅
关于舰桥上的一圈射灯一直想不好怎么布线，后来想到用双层天花板不发浆射灯布线从两层天花板中穿过。

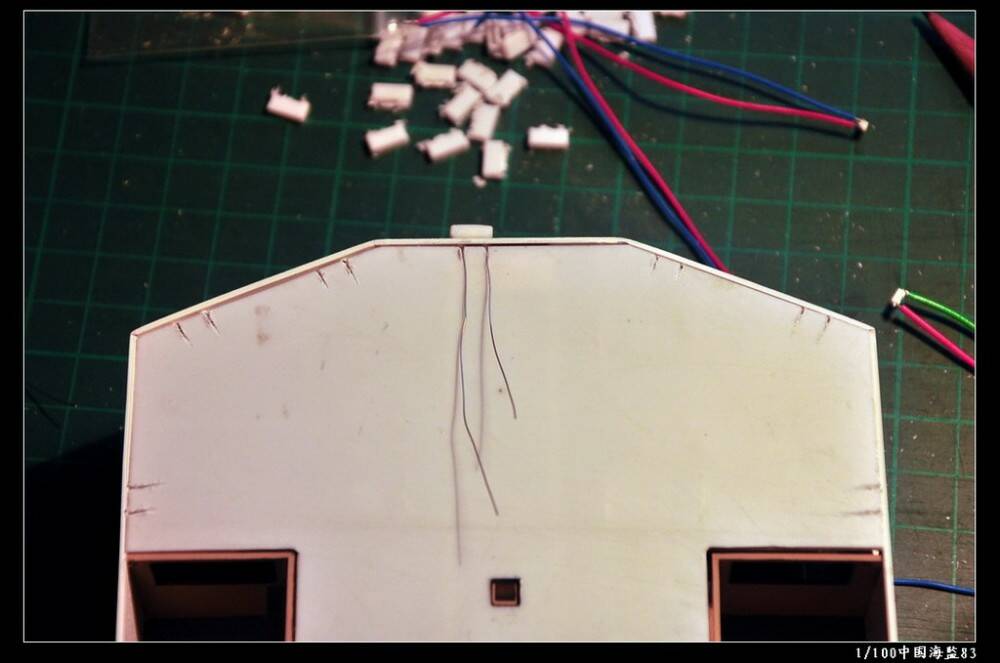

如图，前方7个射灯打斜孔，灯的引线用漆包线引出到天花板的夹层中

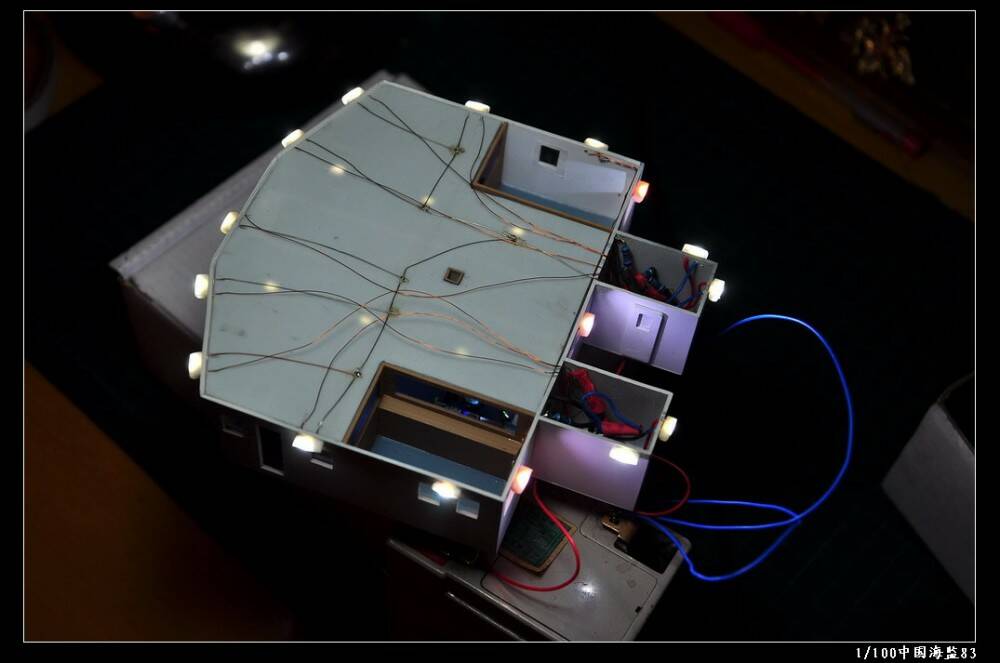

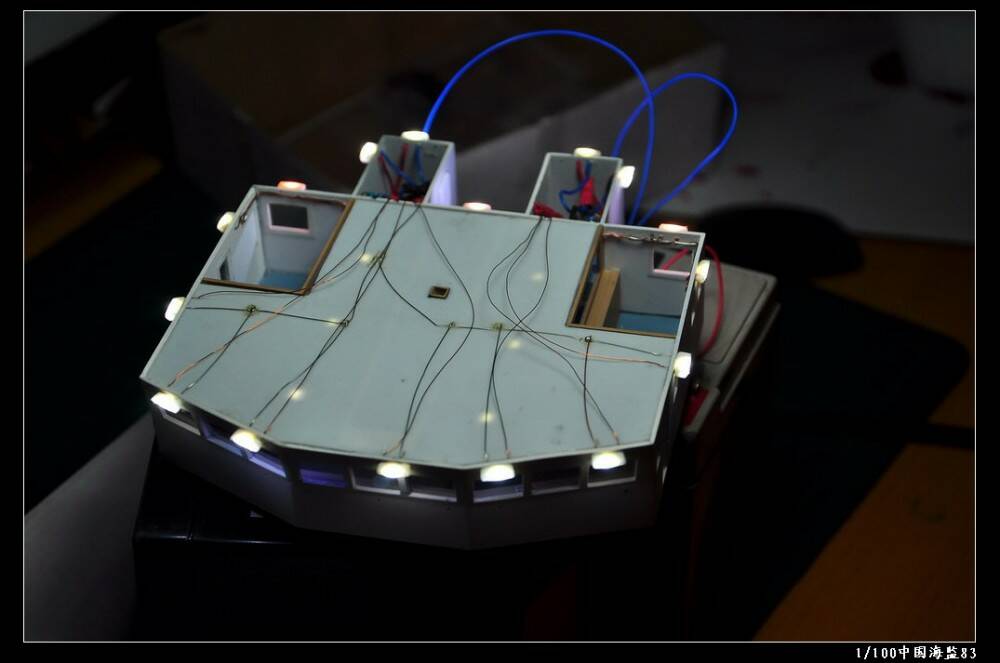

这是布线全部接好的照片，前面7个灯从天花板夹层中通过，侧后方4个灯就直接沿着墙的上缘走线，后方的5个灯直接穿透在备电房内接线

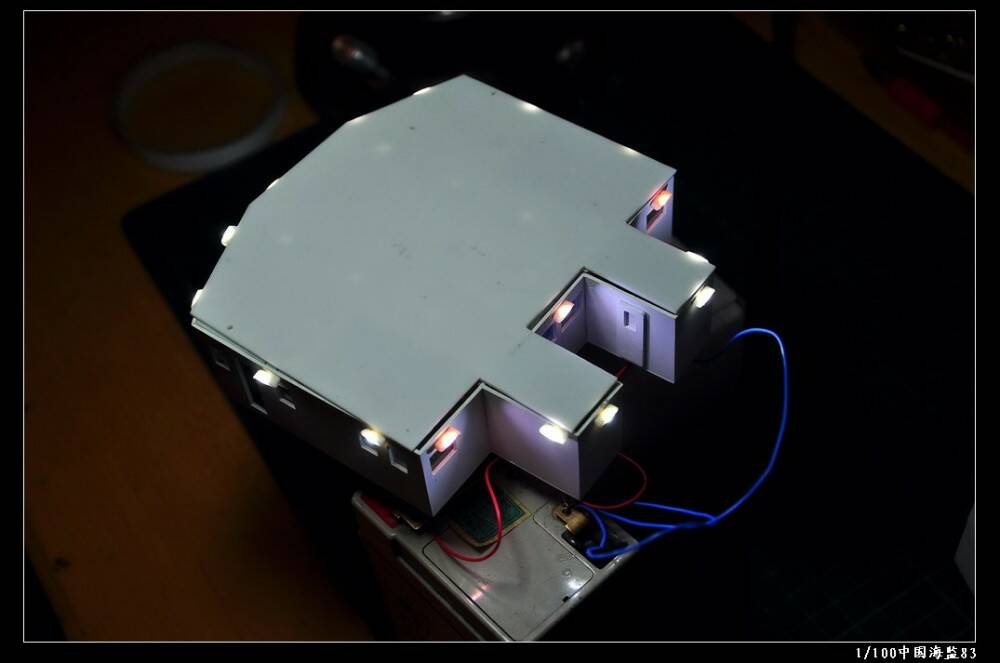

俯视图上看的比较清楚，所有的引线最终全部集中到备电房内分组接电并线，我将室内灯光和外舷射灯分成两组分别引出将来可选择的打开



布线完成就是合上顶甲板


打磨缝隙，由于射灯的缘故，缝隙的打磨非常低不方便，这也是个教训，下次如果需要灯光的话要从上往下制作

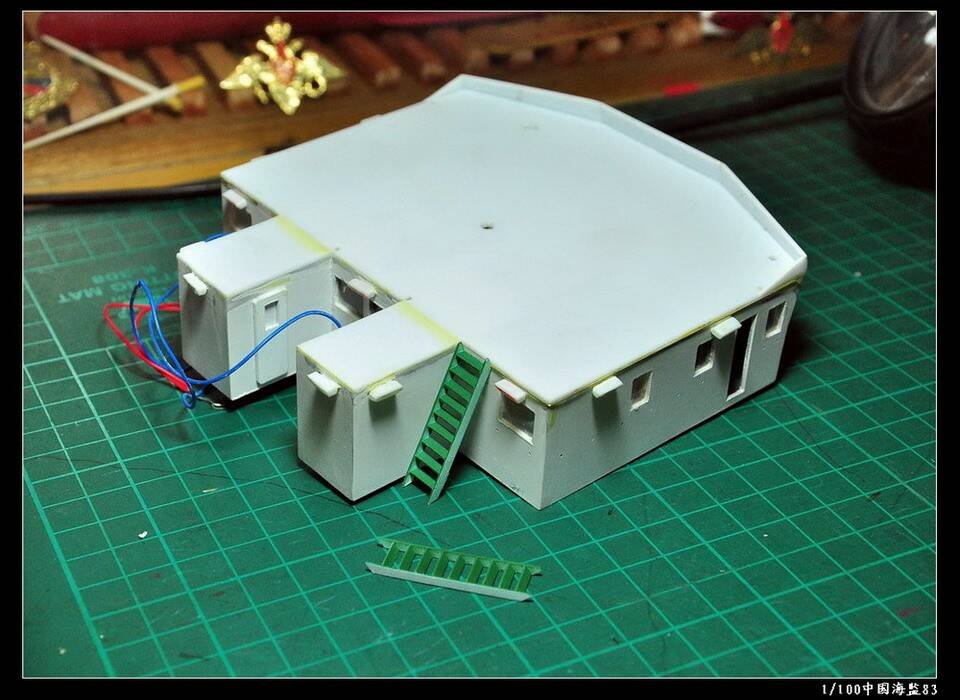

打磨完成后黏上喷淋管线和雨刮器以及楼梯，这次的楼梯还是用ABS做的，主要是想按照真船那样讲踏脚也按照
甲板色来喷涂，用PE的话漆的附着力差，很容易被胶带拉掉，就是之前做好的烟囱哪里的楼梯也要重新做了

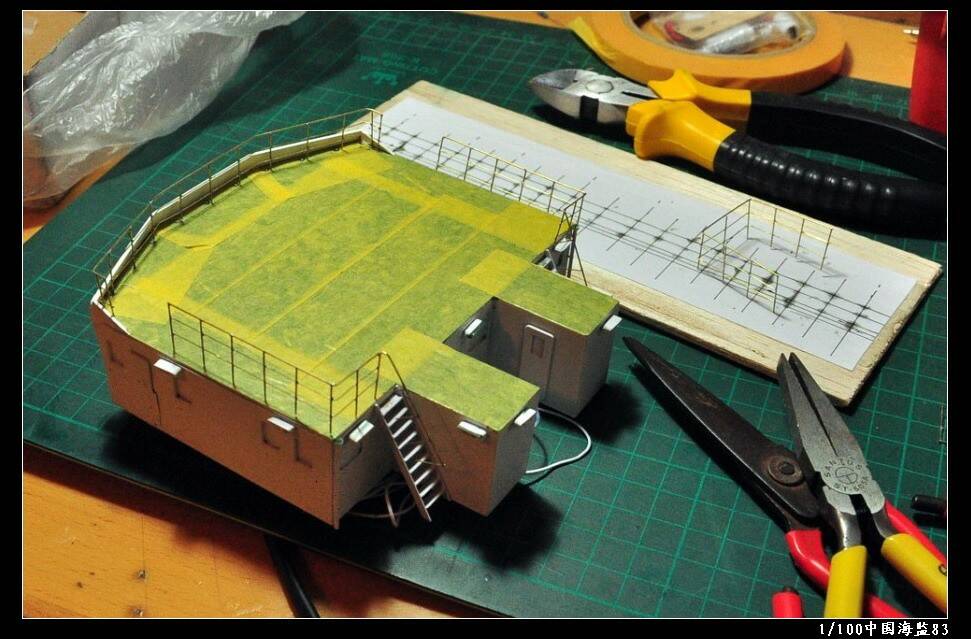

遮盖，上栏杆，栏杆是自己用铜丝焊的

妖妖

今天的更新不是舰桥，纠结无比的舰桥折腾了一个月有余， 有点疲劳了，先做个其他的部分缓解一下。我在制作这条船的过程中得到了很多人的鼓励和支持，有不少高人
给了我很大的指点和资料，得益于此，现在做100比例的海监83底气也足了不少。

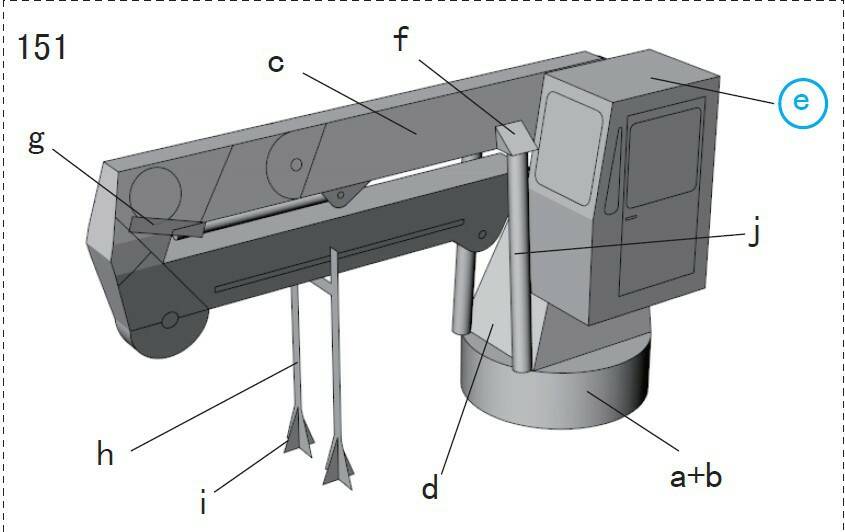

看，这是原先200比例的纸模型的舰尾吊车的说明书页

当初的资料来源

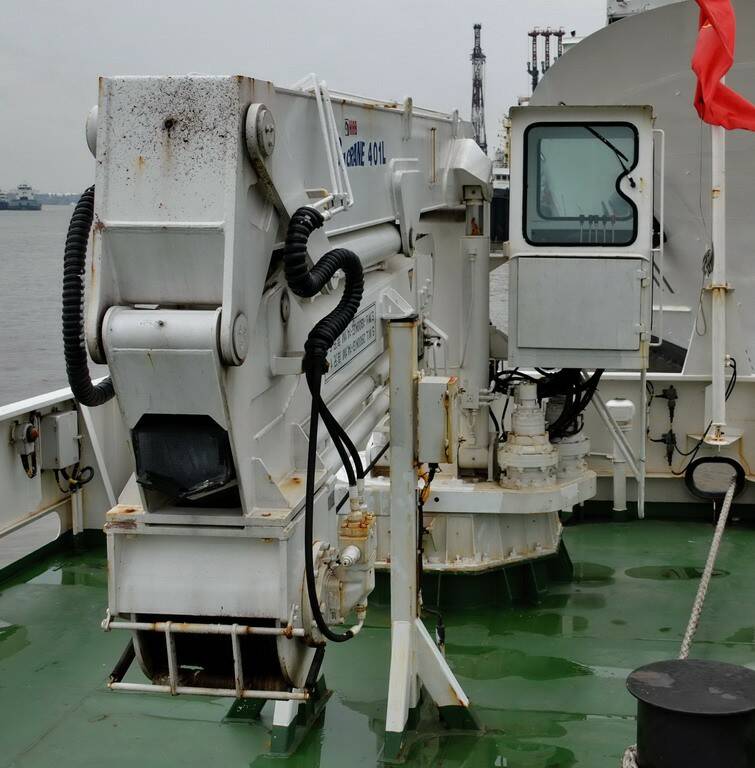

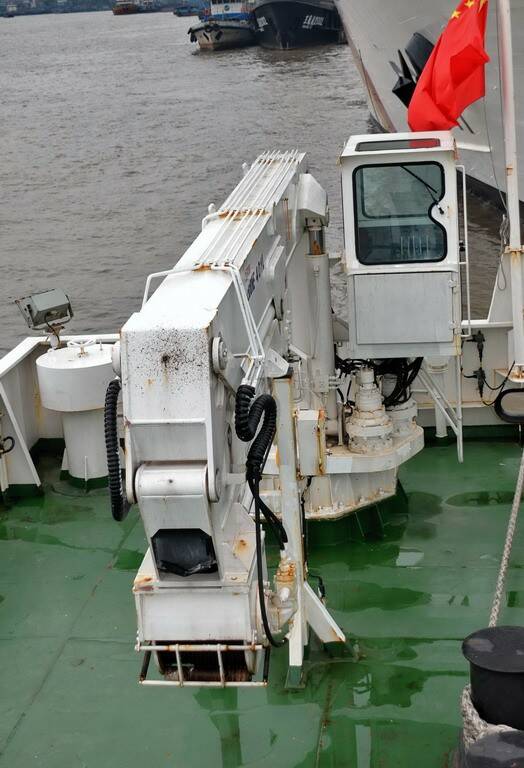

最近得到的非常清楚的近照，再次感谢






有了这些图的支持我就放心细化这个颇具特色的吊车了

这是底座，用几片ABS片叠加起来的，自制了法兰螺帽的效果

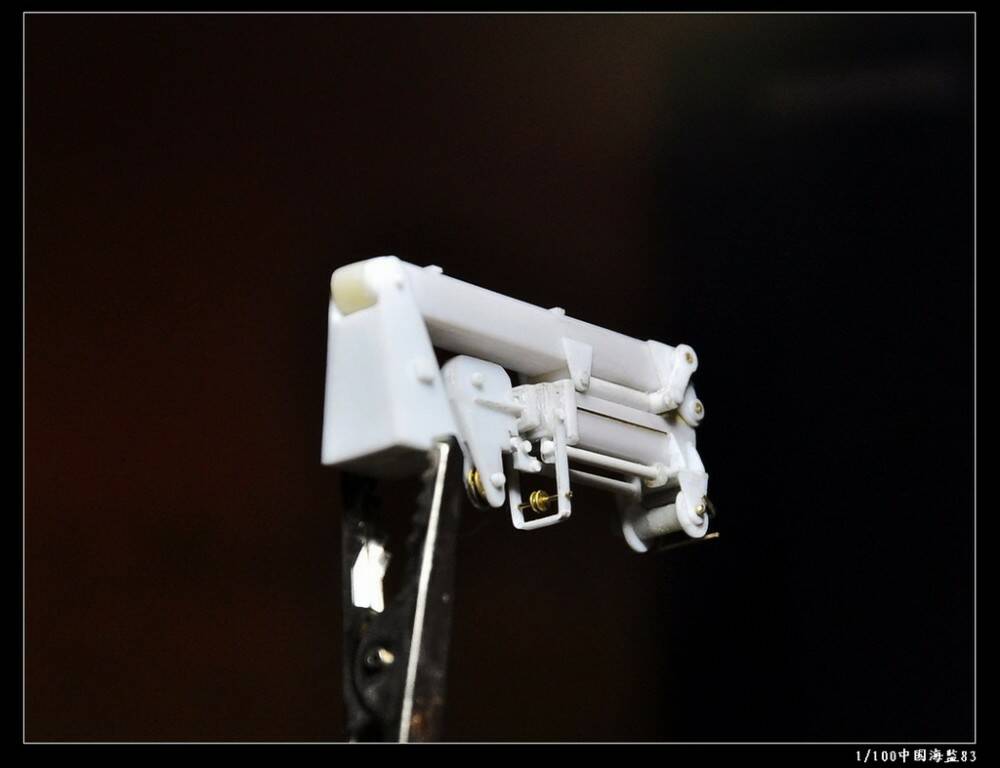

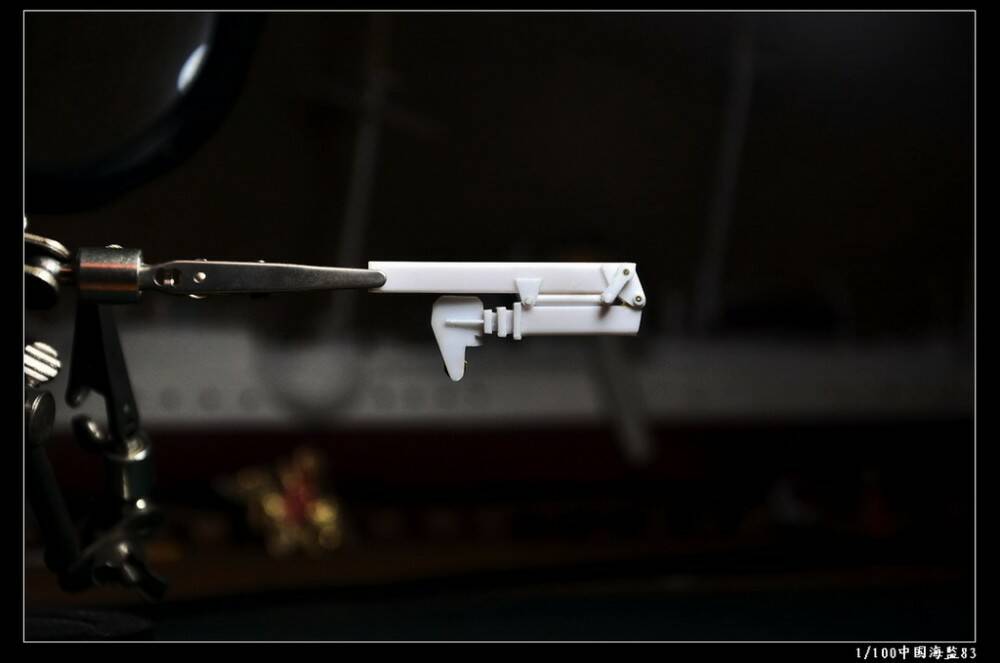

吊臂部分第一次施工的完成照片，说起来本来我想尝试能够活动的展开状态的，在已经完成整个活动结构的时候时候出去结了个长电话，
结果回来时发现因为摆放的位置的缘故，胶水渗透到了吊臂内侧，把三段收缩状态的吊臂都粘死了，真实欲哭无泪啊，好歹让我拍了照片可以留个纪念，无比的郁闷啊

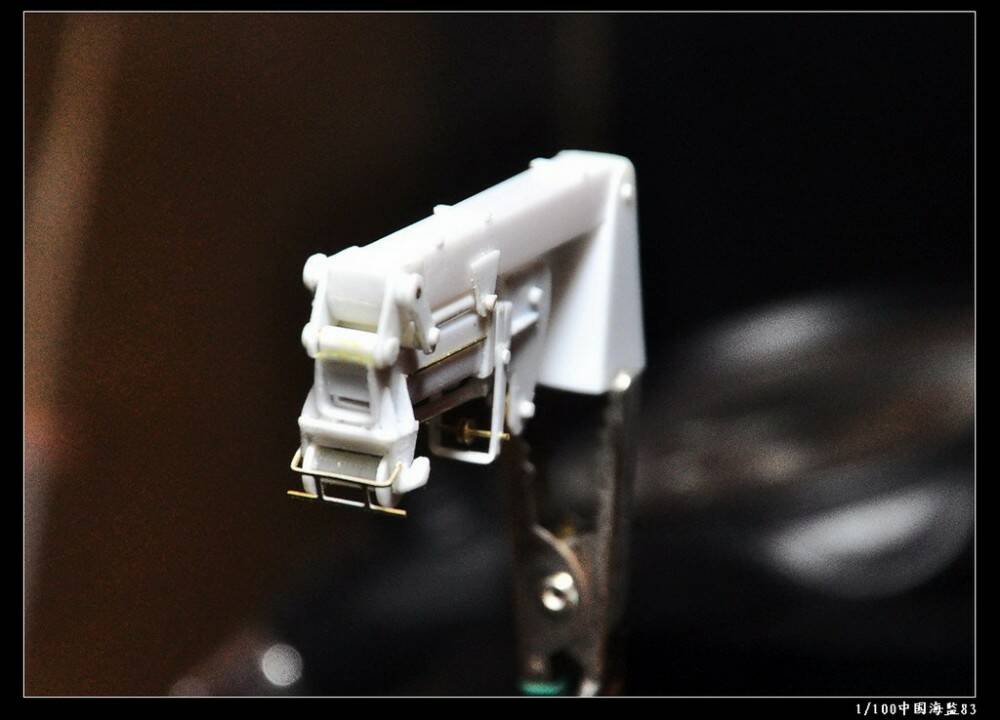

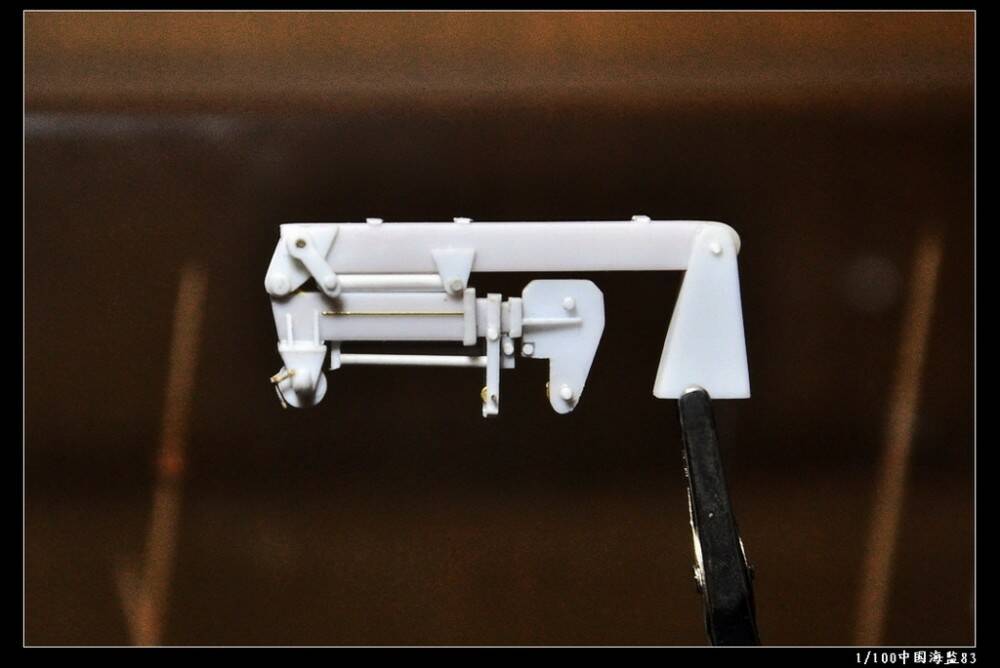

吊臂主体部分完成的照片，基本结构已经完成

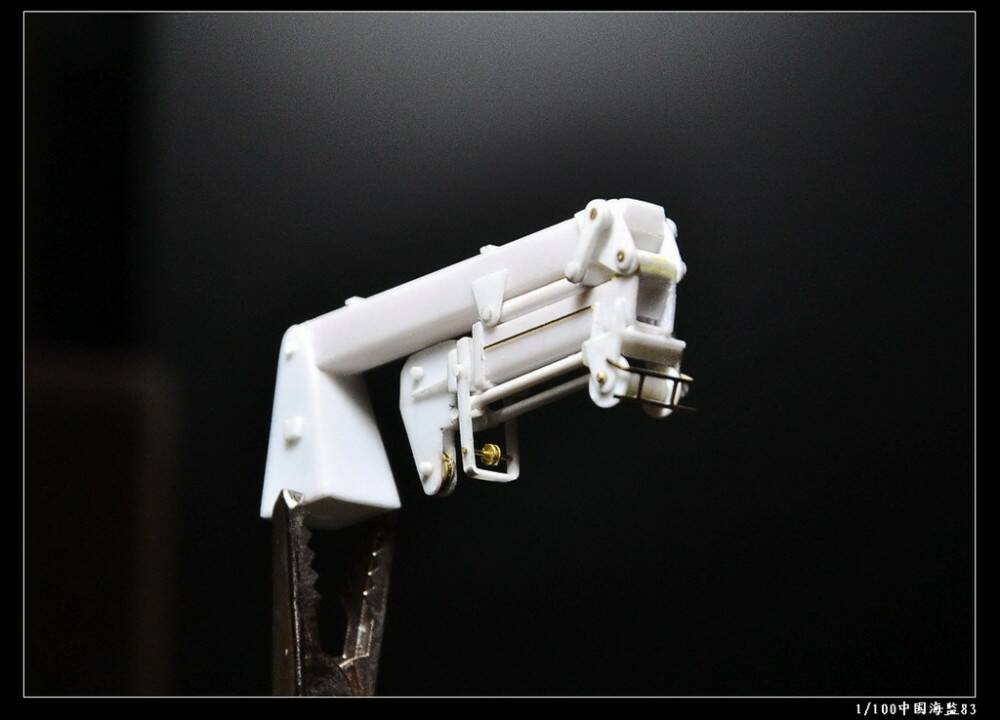

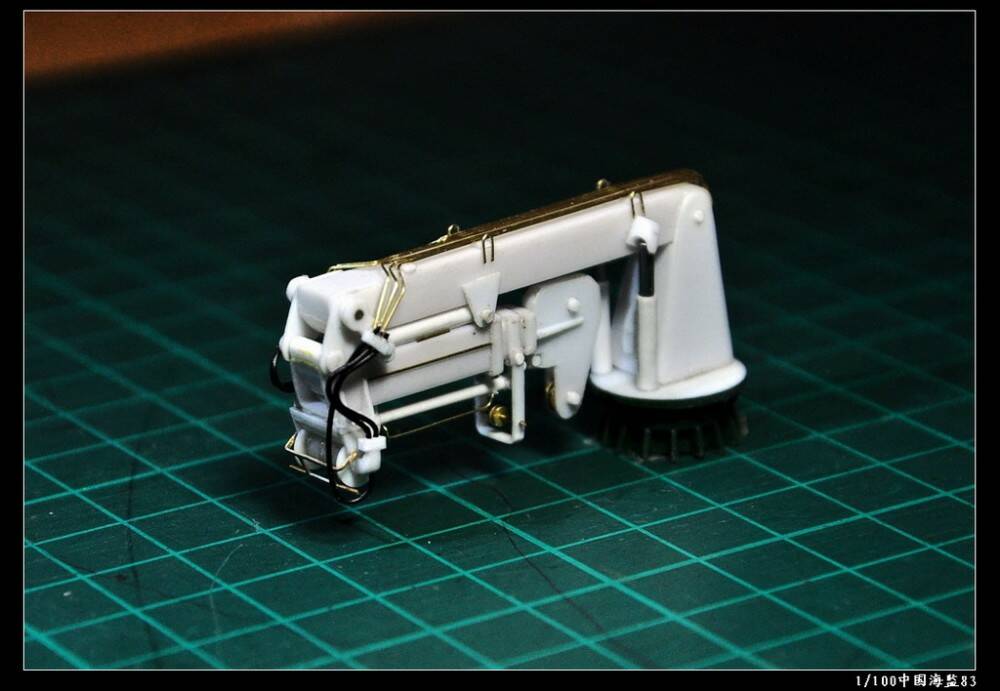

吊臂主体部分的完成形态，用0.3的铜管追加了液压管线，0.5的黑色软单芯线模拟软管，可以看到完成的底座部分





主梁上只有5毫米不到的宽度，要排下7根有间隙的铜管，粘的时候手要很稳，一不小心就和边上的靠一起了

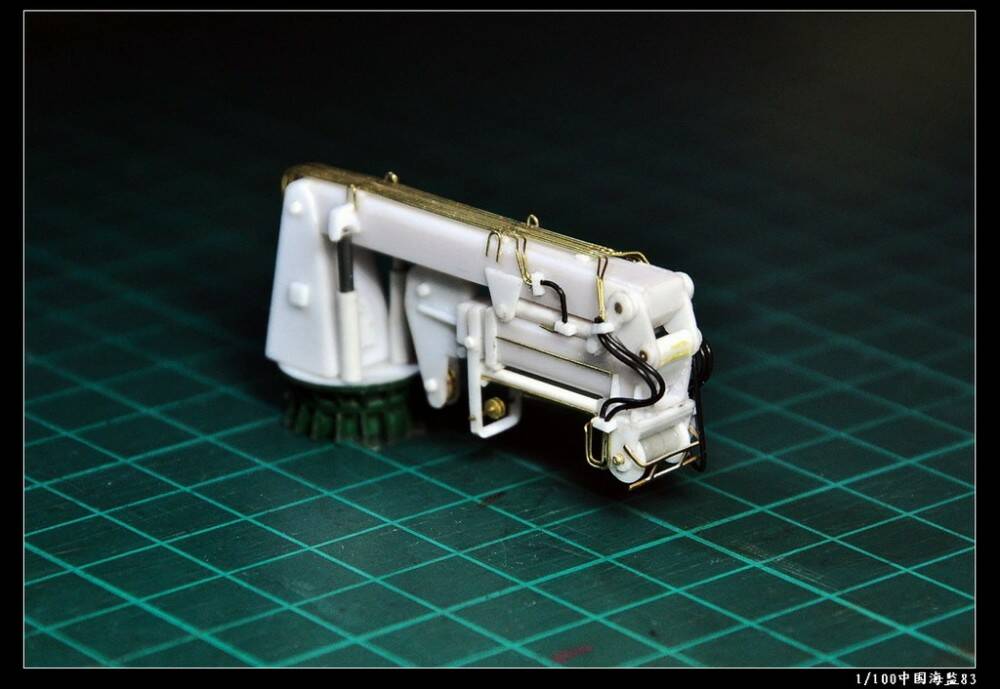

主体部分的完成效果还是很满意的
