手工版1/100中国海监83制作过程

civic9995

喔耶.越看越經典.非常人所能者 .大大手腳快點.這樣只看一點點.咖啡要多泡幾杯ㄋ .

妖妖

接下来是3根桅杆中最显眼的主桅。83的桅杆和几条科考船的桅杆设计几乎一样，所以有很多资料可以借鉴。

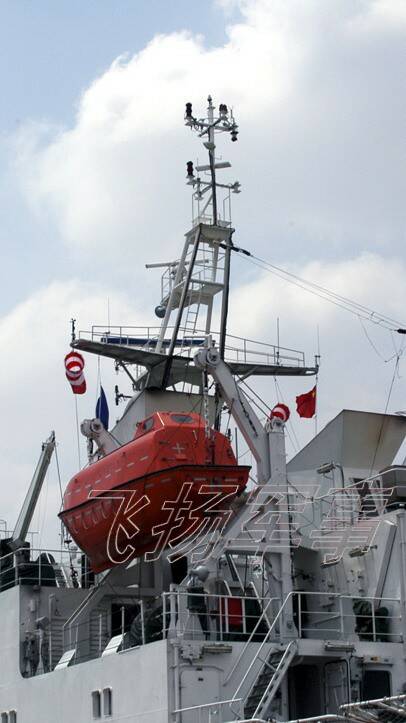

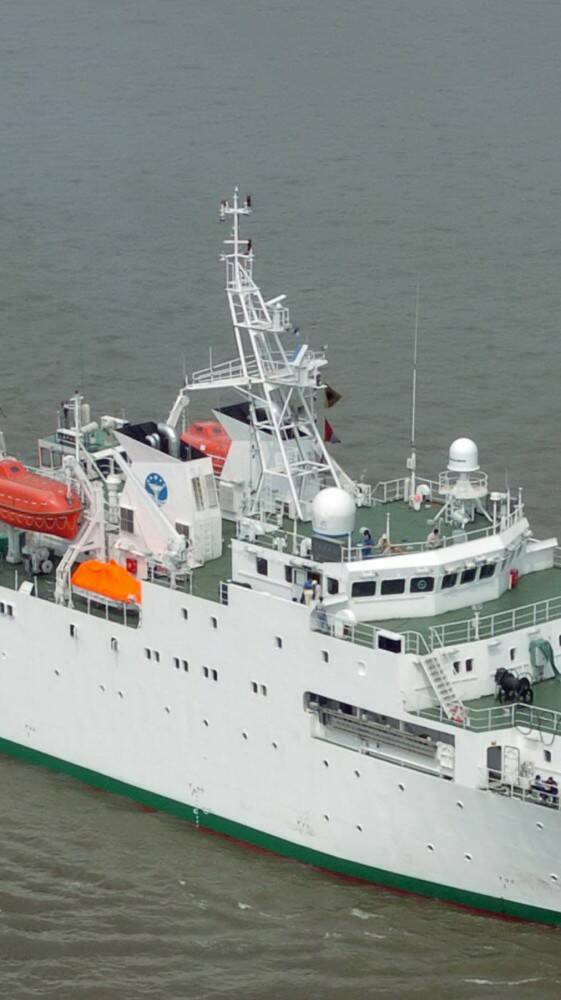

真船多角度照片

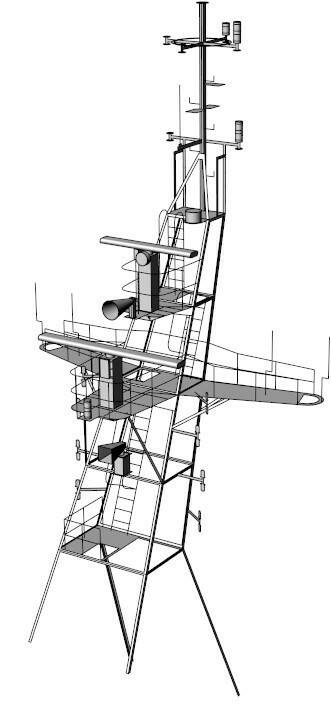

设计截图

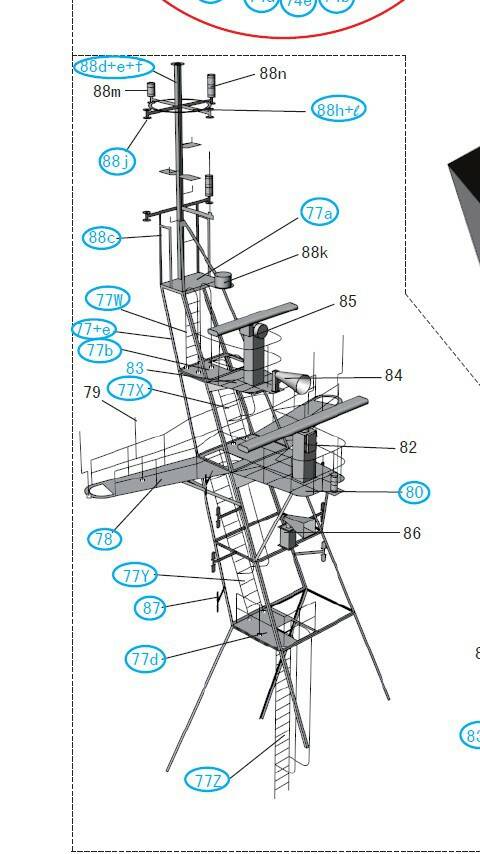

原纸模型说明书页


制作过程
我先从最上面一截做起，这个部分细节密集，做起来要很细心和耐心，攀爬脚踏还是和船首桅一样先用手钻在铜管上打孔后再插入焊接，最头疼的事顶部的圆环，光这个圆环我焊了足足40分钟才勉强过关。整个部分耗时将近3小时。

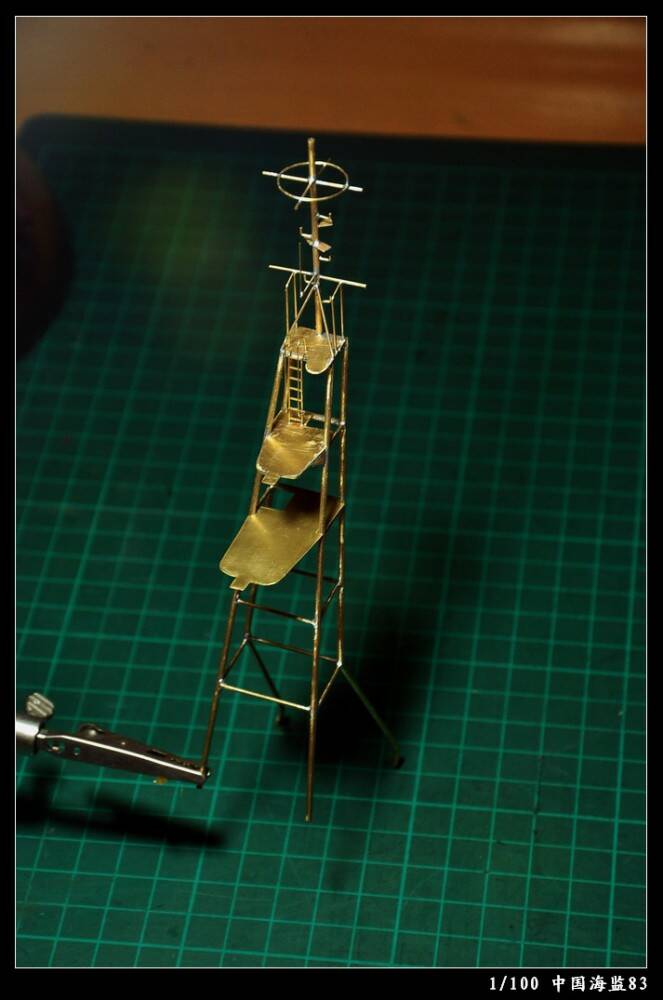

下面的主结构部分
桅杆的4根柱子是直径1.5毫米的黄铜管，按照1比1的纸样用纸胶带临时固定在纸样上焊成型，接着组合焊接中间的平台是用的以前做模型多下来的0.3厚度边料，剪裁后焊接在桅杆上，平台边缘用1毫米的铜棒围边用焊锡填缝。

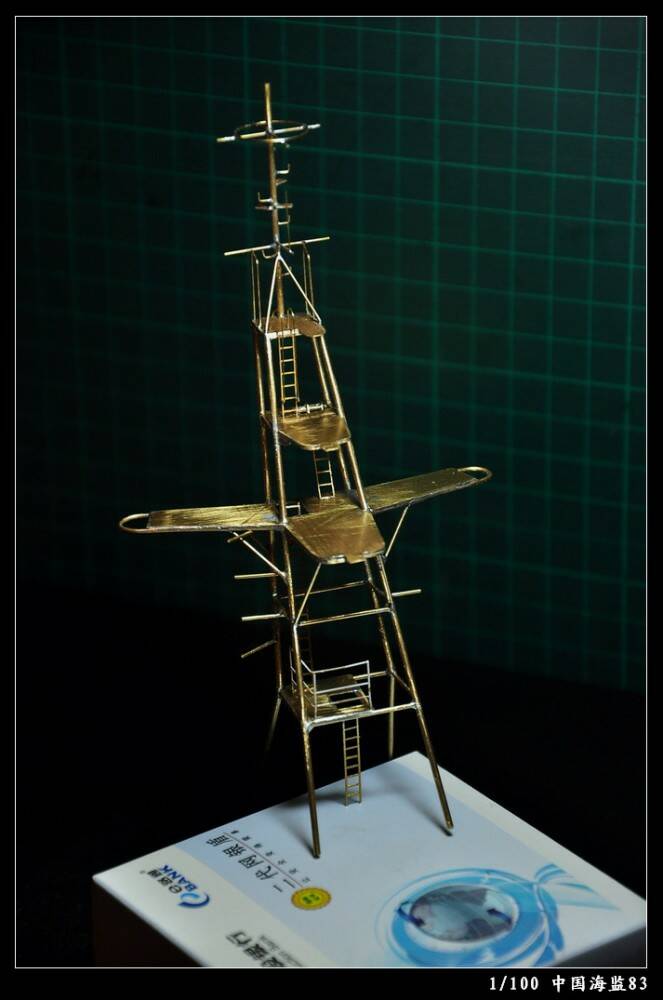

中间的大平台，做法和上一层一样

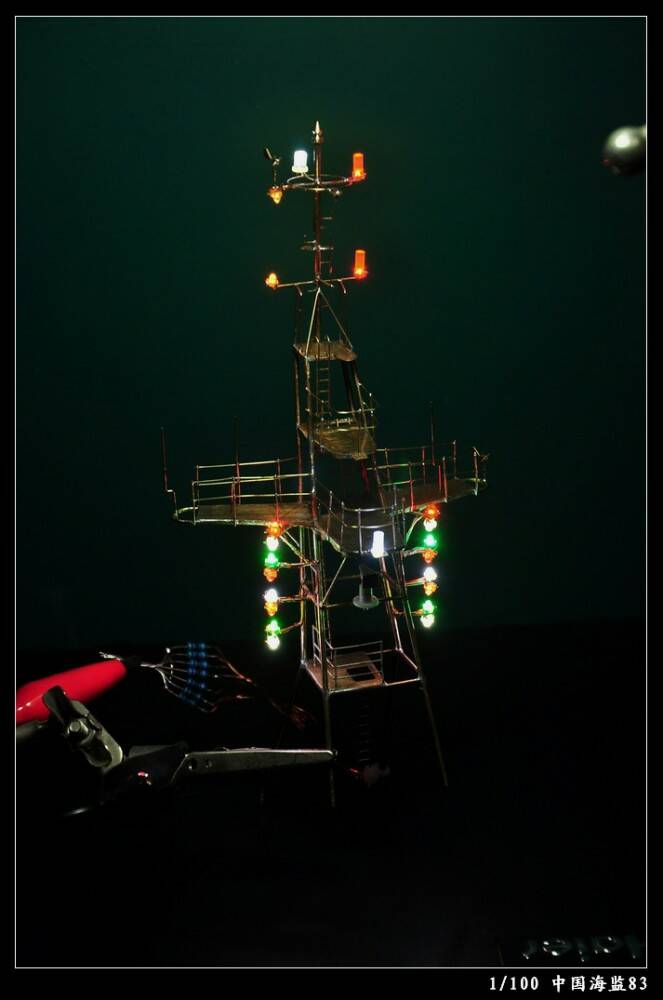

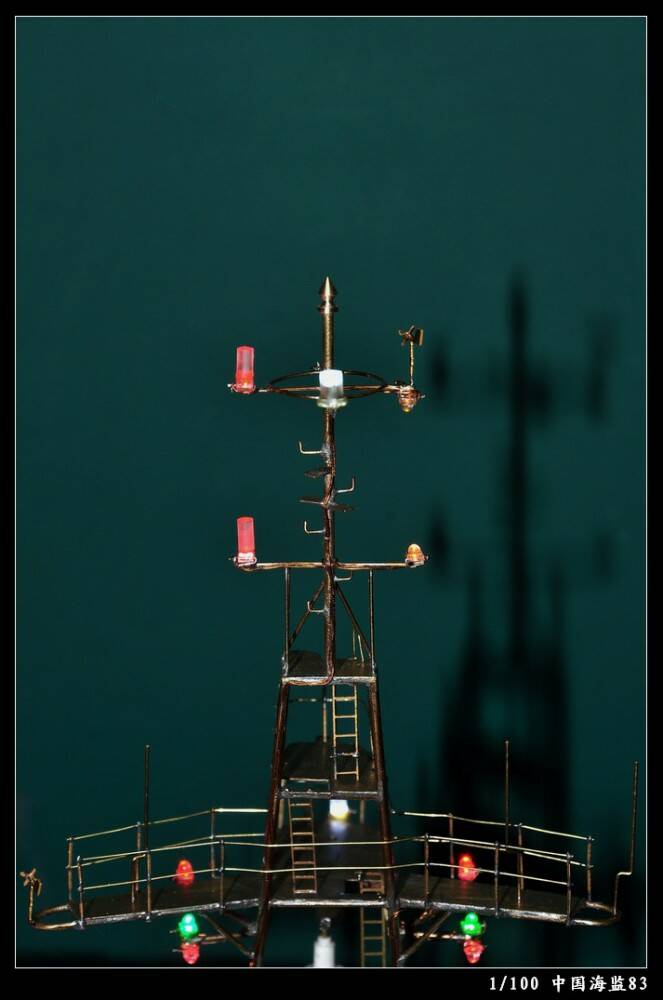

继续栏杆，天线等细节  ，LED灯具，83的主桅上一共有22盏LED（这还是我将3组双联的灯用有机棒简化的结果）根据位置和不同的电压互相并联引出，总共分成7路，这个过程很痛苦，漆包线没法隐藏，只能从外部走线，所以看上去比较杂乱，破坏了美观。焊这个桅杆我前后只用了4天，LED的安装和走线又花了3天，整整一个星期才搞定。




[ 本帖最後由 妖妖 於 2012年11月14日 07:11 PM 編輯 ]

civic9995

GOOD.好美的黃金比例.等製作完成.版主這帖要給他貼"好貼"

[ 本帖最後由 civic9995 於 2012年11月14日 11:46 AM 編輯 ]

aru

這個不按贊不行...

alan6831

十分好的教材，待更多精彩的圖片。

妖妖

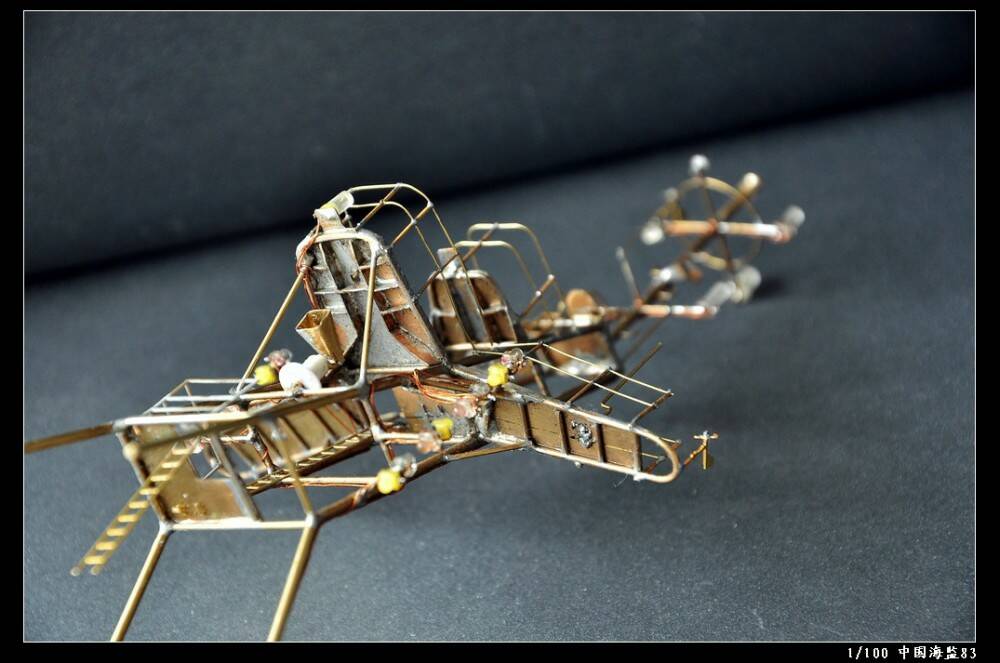

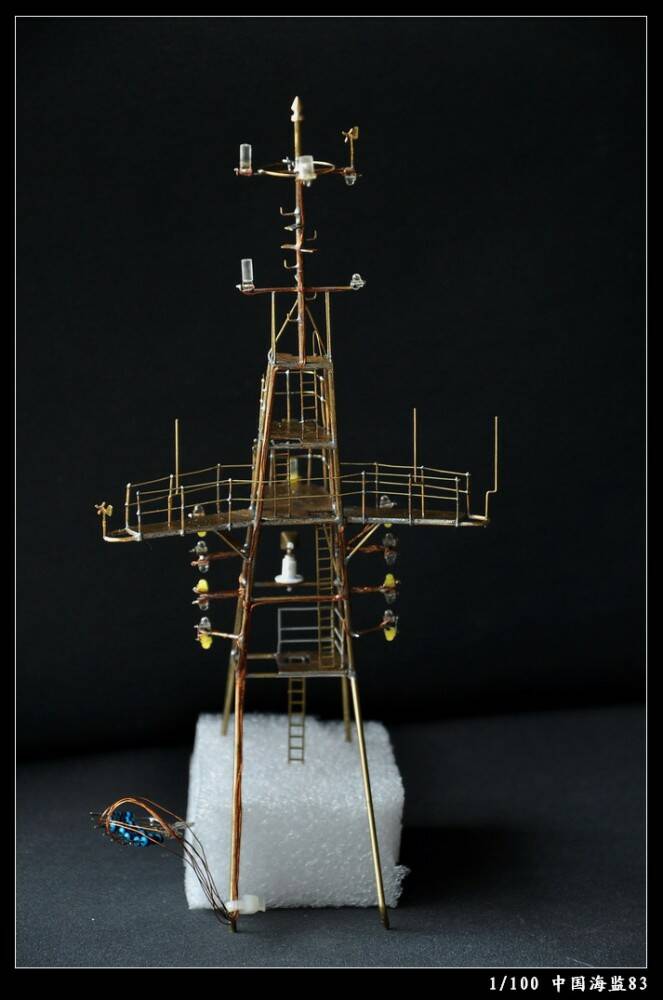

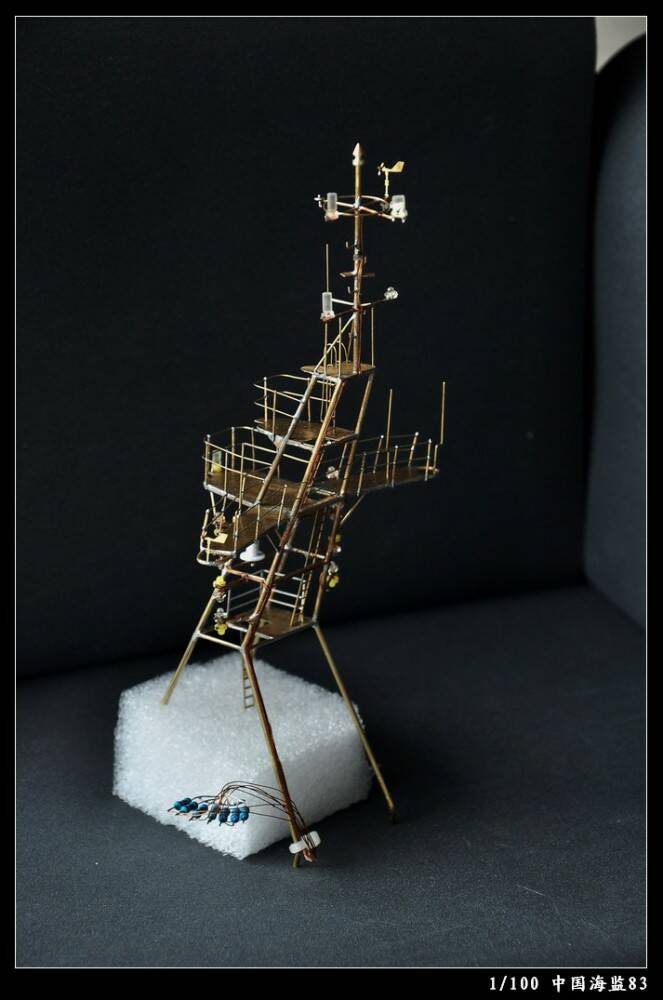

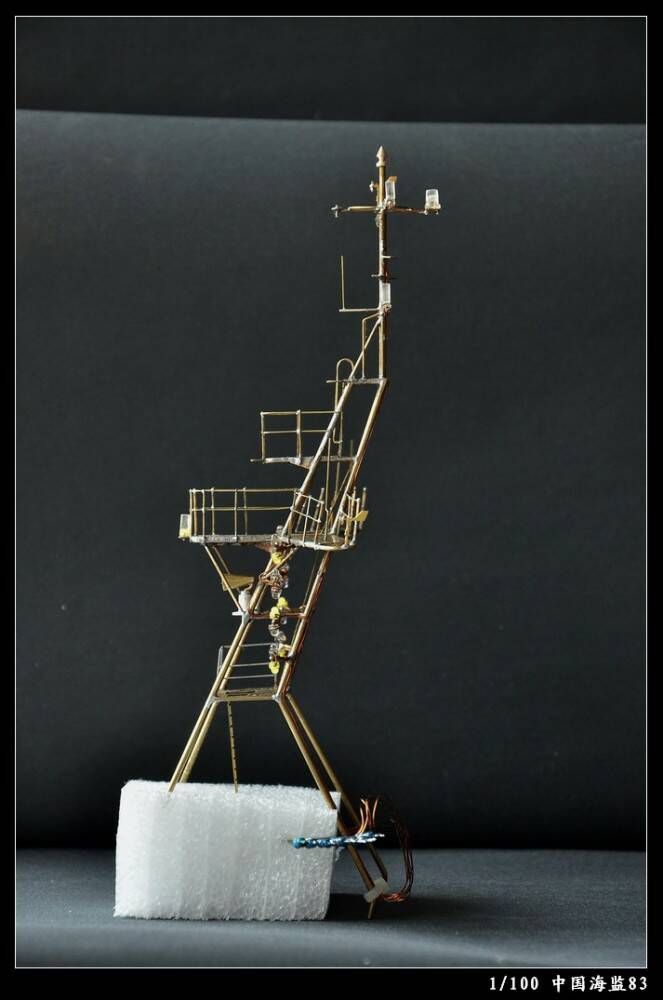

完成后白天拍摄的一组多角度的照片

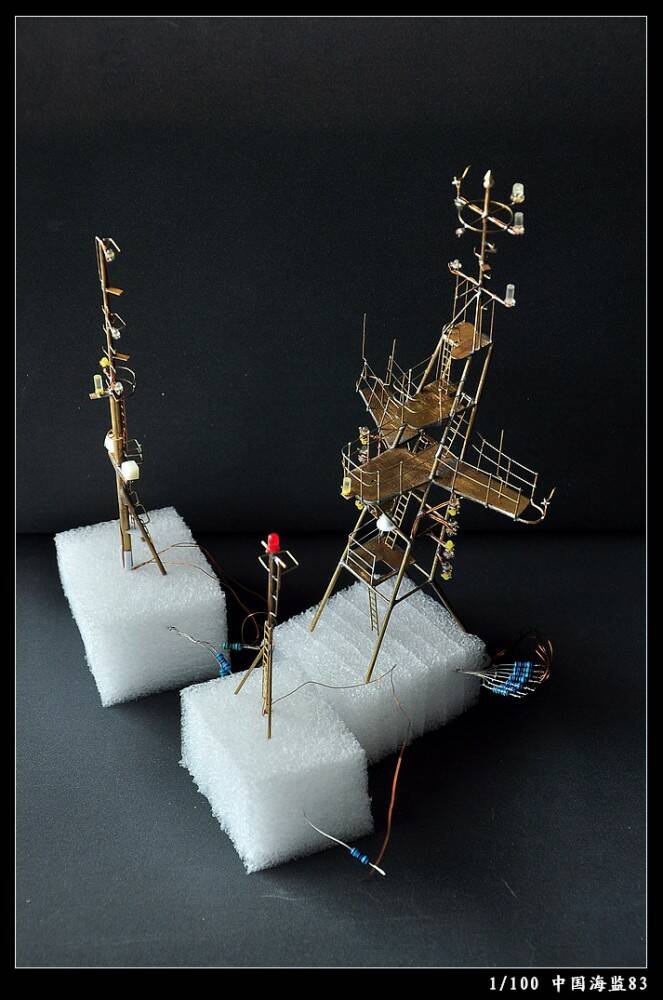

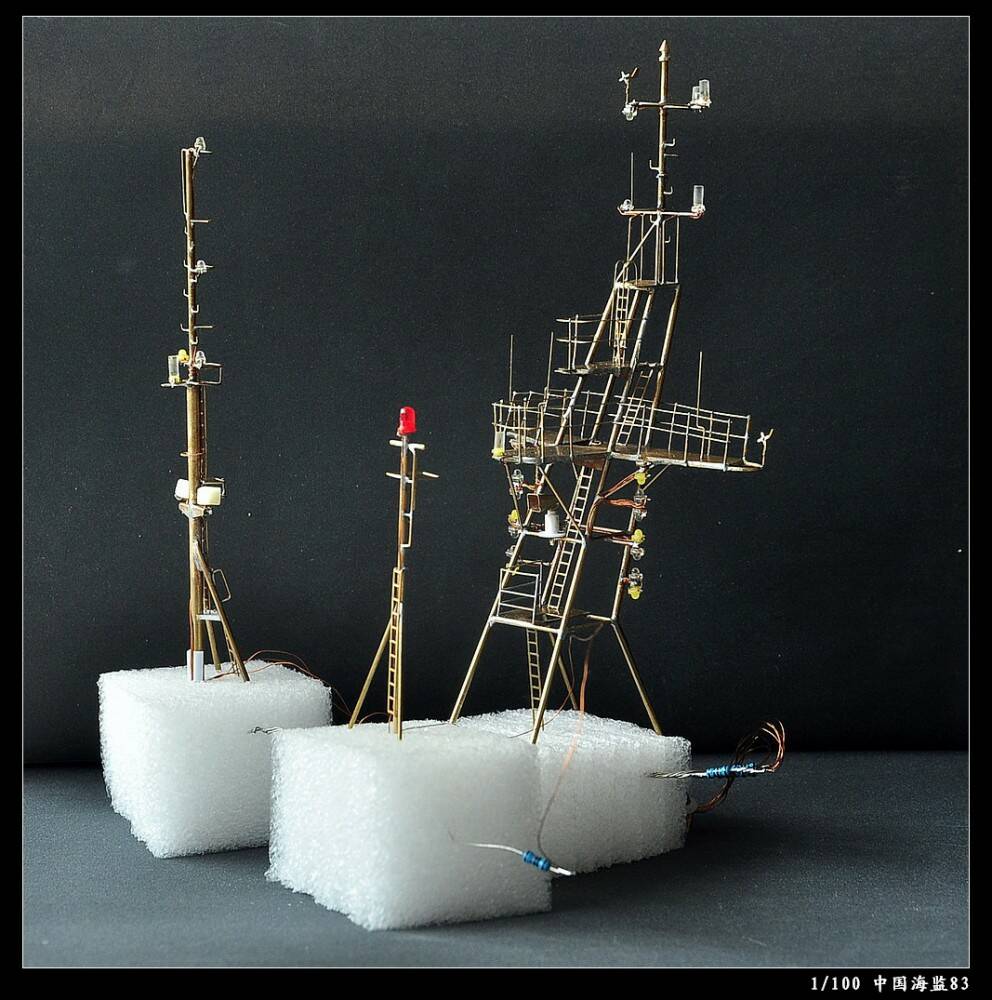

3根桅杆的合影

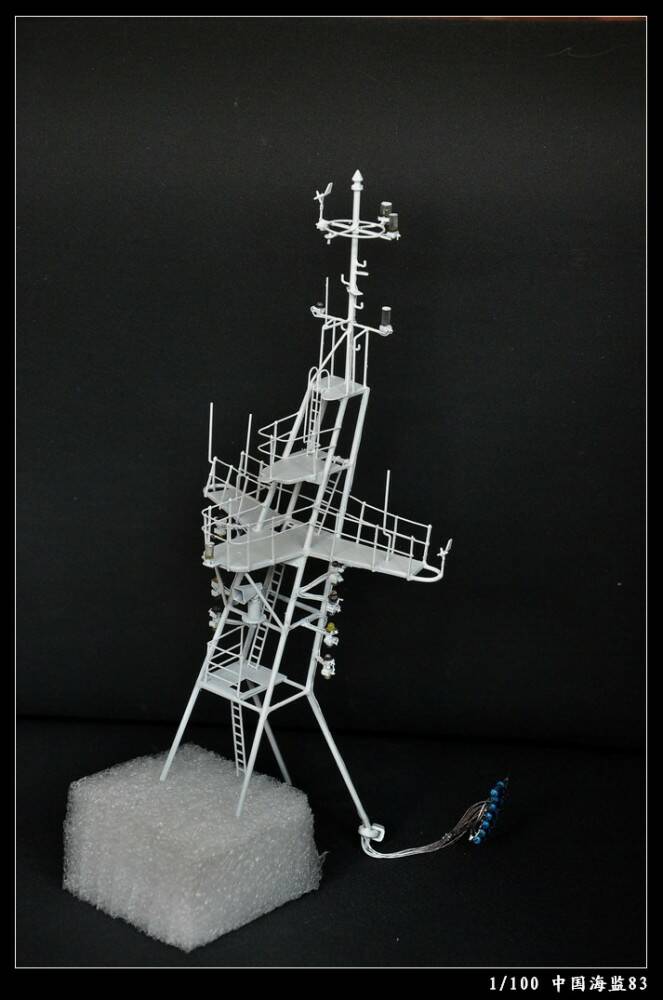

上色后的状态

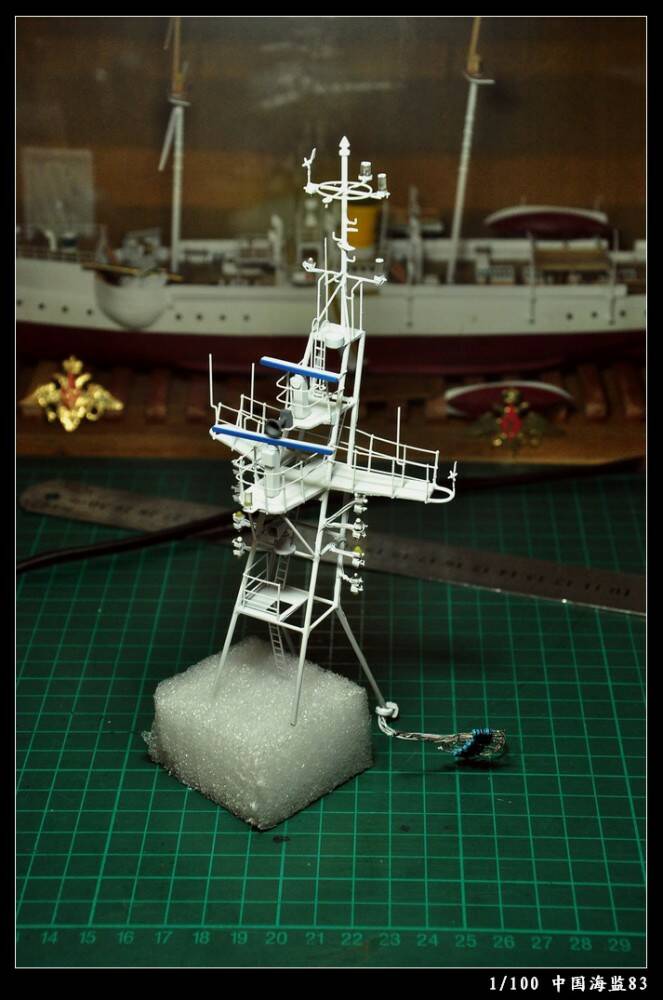

装上雷达，汽笛等设备后的完成状态
