20140711-[分享] 難以超越之空翻機極致版-(上)

經過一個月的測試..連小弟偶這樣龜毛的人都找不到地方可以改了
或許這篇PO文的標題有點老王賣瓜..但事實就是如此..
簡單的設計+環環相扣的組合+長時間的測試修改
以空翻機的角度來審視..短時間難以再超越.

(1) 四軸整機不含電池 450MM 機架含電機 共重400公克
(2) 一棵用了兩年的3S2200MA 停懸17-18分鐘. （3.5V低電壓警報）
(3) 外出急速飛航道 14-15分鐘 （3.5V低電壓警報）
(4) 整機快速維修..所有電裝像肉粽整串是架在機架上..更換新機架10分鐘完成
(5) 碳纖管+玻璃纖維板以瞬間接著劑接合.最後統一以P393樹脂強化一次處理省時
(6) 整機機架無螺絲..除了鎖馬達和飛控板用螺絲外
如何做？以下分幾個單元說明.. 本機安裝上採用倒裝法和一般處理方式不同需注意！

倒裝處理的超輕強韌機架
首先處理機架部分..採用碳纖管必震撼重量輕的特性
和玻璃纖維板容易加工（2.0MM）配合瞬間膠和棉線先做第一線貼合
中心點用1.5MM玻璃纖維補強..外圍四邊以棉線和瞬間再補強.
在碳纖管上以洗刀挖四個3MM的洞一來四隻塑膠柱可以調裝插入後定位
以瞬間黏和塑膠柱和碳纖管..最後整機完成後統一使用P393 樹脂在
棉線和貼和玻璃纖維板和塑膠柱等處補強.
如此重量不到100公克的機架..強度一流..不需要在挑剔了

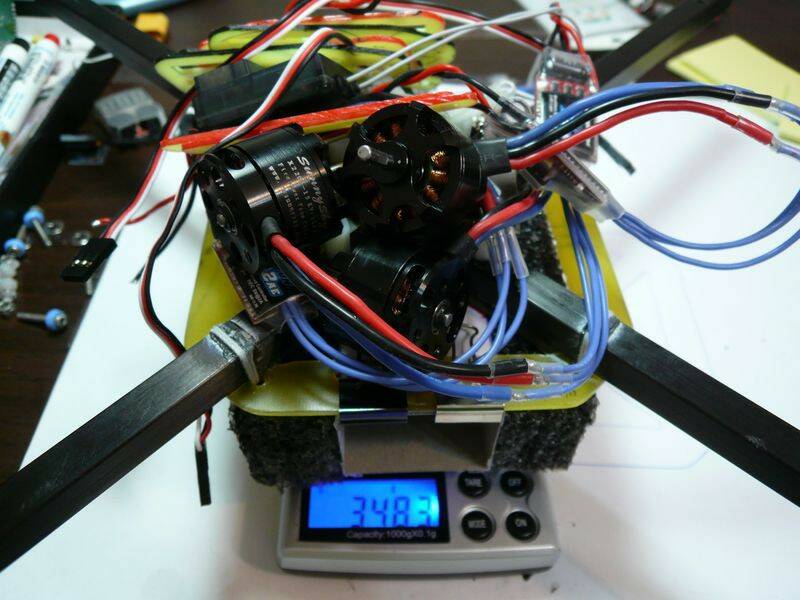

把所有電裝放上..不到350公克..這樣計畫的重量要求有可能達成


新思維的腳架和電池艙

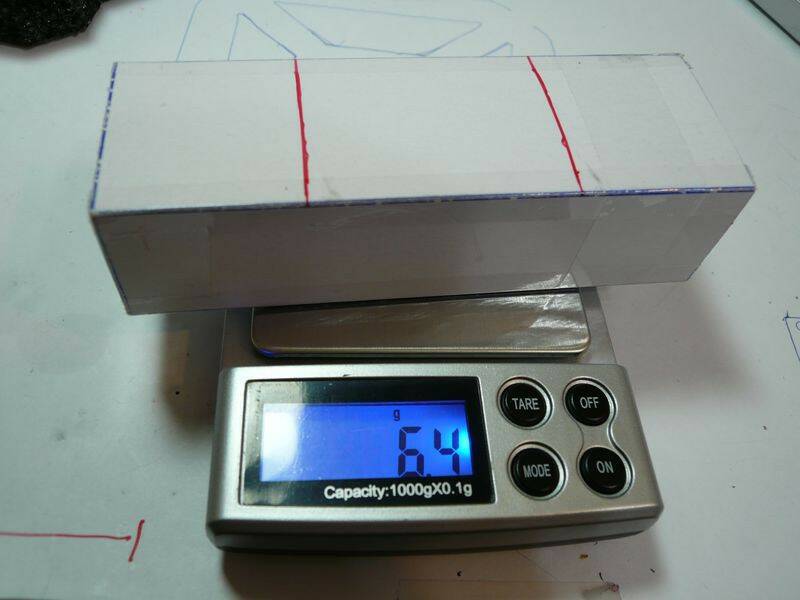

過來處理腳架部分..以包裝剩下的厚紙板折成11公分長的形狀
在之前摔機電池都會因外力損傷..且每次更換電池都要拆
魔鬼沾...現在不用了..配合伸縮棉線"電池蓋"..散熱佳好拆裝！

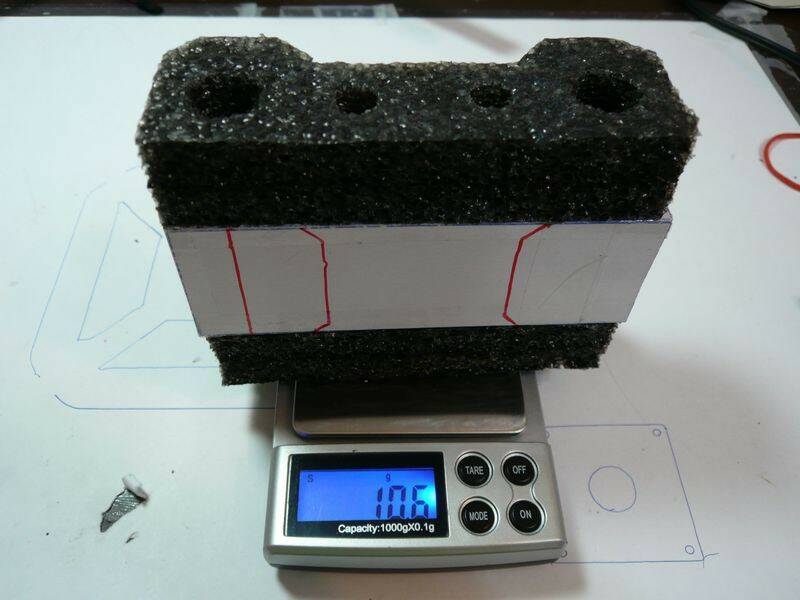

此部分加上200MM 厚的泡棉充分保護電池摔機時不受損害
整體以泡棉加上腳架不到11公克..200MM的泡棉以水洗刀
中間挖洞..除了減輕重量外還可以中間補上瞬間膠二度強化


巧思輕便的電池蓋組合
以書局買的比較粗伸縮棉線綁住(一包10元)..打上一個大圈圈
前頭在上一小段棉線..方便"扣上"和"拉出"紅色"棉線..

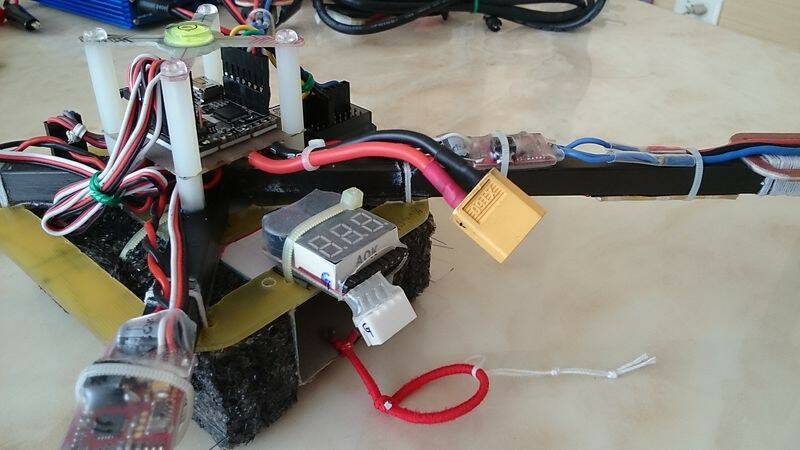

以低電壓警報器前方的兩顆蜂鳴器當作扣環的固定
該低電壓警報器底下貼上3M 雙面膠配合束線帶拉緊..
並把不用的PIN腳剪掉..直接銲上4P JST座..省掉接線和斷線的問題
這樣電池蓋就完成了..經實驗一棵電池空翻兩百多下..電池不脫落.


從側面看..這是套上後的樣子..因為電池艙是厚紙做的
所以貼上透明膠帶更耐用..在背後用鹹酥雞的叉子補強點上瞬間即可
要取下粗伸縮線只要拉白色棉線即可輕易取出..

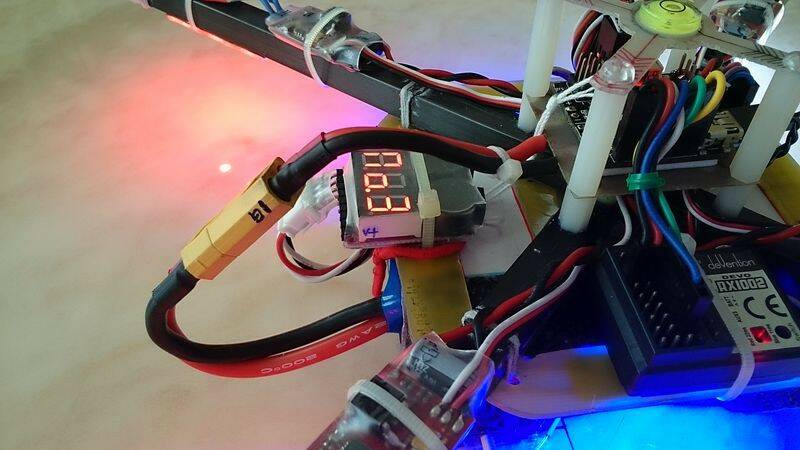

電池連接線直接從自製的連接板拉出..距離更短重量更少了！


隱形的翅膀
用華牌控配合 RX1002接收...但這接收的雙天線是有名的長..
但其實有辦法接收訊號在尾端的 30MM 長度而已..
如何處理達到最好接收角度和摔機時減低傷害是最重要的課題
以往偶都把天線架在鋁管上面..但不慎炸機時..接收天線有很高
機率跟著損傷..如果能把電線固定夾角90度又可以有軟性保護
處理該有多好？..飛機在天上飛.那天線也該放在機腹吧.這才是最佳的角度
想了很久...用了手機配件包裝上的透明塑膠片一切就解決了！

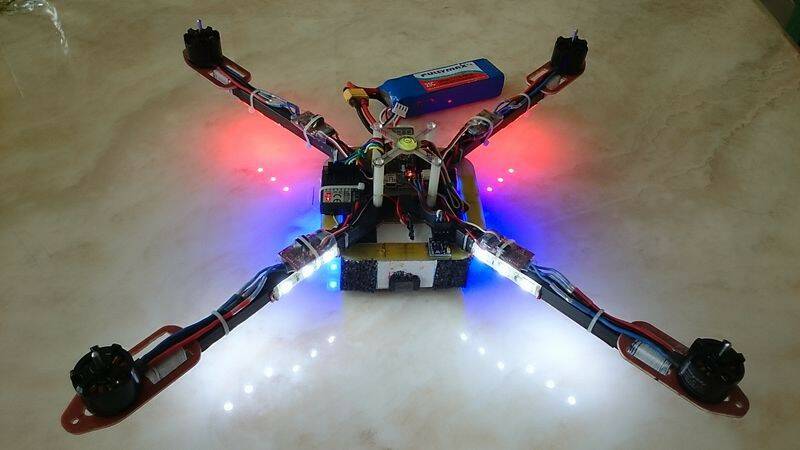

結果情狀超乎想像的的好..左右兩側藍色5050LED 夜間飛行光照反射出
小藍色翅膀..漂亮極了！！
第一次夜間飛行忘記調整控的發射功率..用最低一格還可以飛長距離...
機子拉回來降落後..看到控的發射功率..當場冒出冷汗..果然接收角度棒！

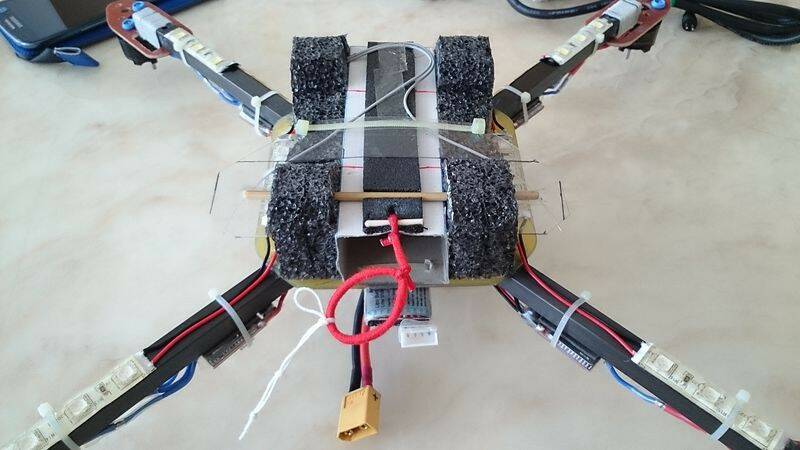

隱形翅膀前面插入素線帶後端底下小翅膀用鹹酥雞叉子撐住

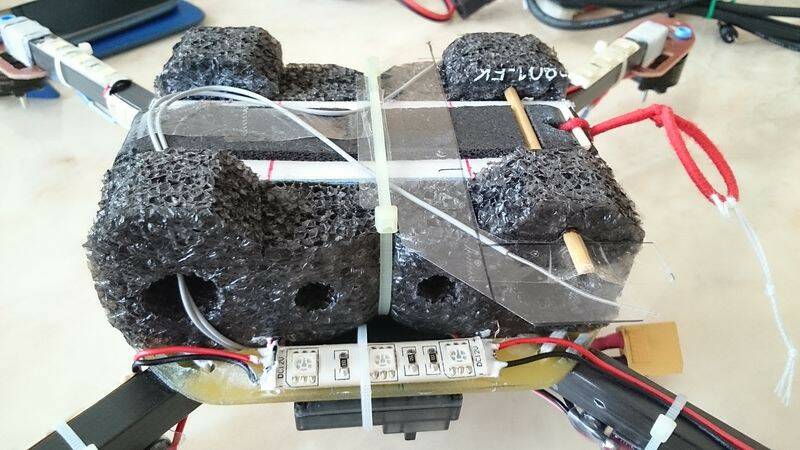

穿過20MM的EPE剛好抵住翅膀..再用透明塑膠帶貼合..
該粗素線帶是綁住主機板和泡棉腳架電池艙的..
底下電池盒底部貼上一層泡棉..保護電池防撞.
天線彎曲角度剛好以美工刀輕輕割出線槽..（下圖尚未割槽）
輕鬆埋入天線和鹹酥雞叉子補上瞬間劑..環環相扣..OK拉！
如此天線是倒Y的配置切開口成90度的最佳接收角度

越來越精彩了...餘待續..
