自製可擴充2A標準1S~6S獨立充(原獨立充6個1S電池的1A充電器)

kuntan

附上充電器及電池線路說明~

[ 本帖最後由 kuntan 於 2012年7月13日 01:59 PM 編輯 ]

chiahao1026

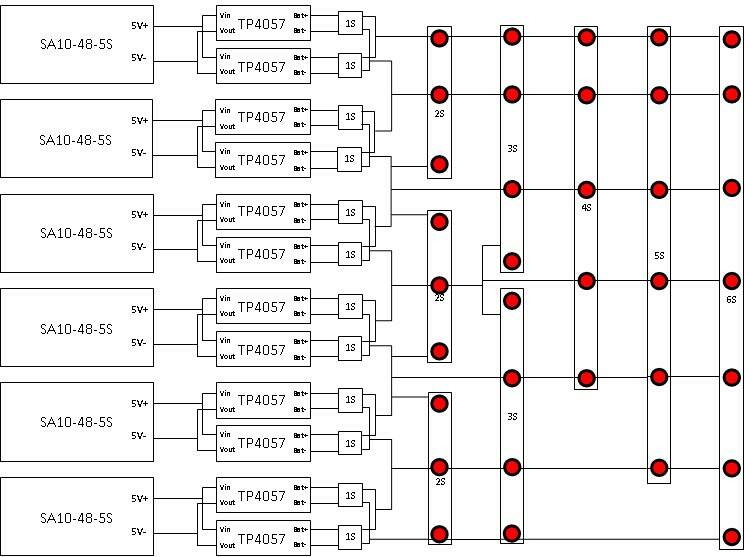

以我的觀念畫了大略的接線圖，針對實體插座接線畫出來的，手邊也沒有軟體，就用WORD的繪圖工具去拉，畫得有點亂，請見諒，不知有沒有畫錯。

kuntan

C大很厲害喔~完全正確~畫得很漂亮啊~
只不過有一點跟小弟不太一樣的地方，C大的4S與5S靠上方切齊(正端)~
小弟的習慣是將4S與5S靠下方切齊(負端)，兩種方式都OK啦~

P.S:C大的意思是1S右邊是像小弟講的可插拔轉接版嗎?

chiahao1026

不是喲~ 我是想把1S~6S全部都作在一張板子上，就不用插拔轉接板啦~
不過這都是構想中，到時實作時再變通囉 ^^

mic0101

http://goods點ruten.com.tw/item/show?21109125278198

這塊升壓模組感覺不錯~輸出35~60V呢!!

kuntan

可是這樣無法1A獨立充12個1S耶~會變成2個2個2A並充喔~
