自製可擴充2A標準1S~6S獨立充(原獨立充6個1S電池的1A充電器)

kuntan

V120D02S蠻穩的~趕快調好爽飛囉~
一台NUA一次充6個950mAh可5C充電的電池(暫時不用保姆)蠻讚的組合~
充15分可以開IDLE飛半個小時，應該可以飛的蠻過癮的~

kuntan

C大用的是很正式的正確方法~[m17]
相同S數的話小弟會用比較簡便的方式~[x13]
就是直接用電源電池的容量除以待充電池的容量，再乘以效率即可~
例如:1S 30000mAh充1S 400mAh是(30000mAh/400mAh)*0.8*0.9=54顆
不同S數的話也可以用比較簡便的方式
就是用(電源電池的容量乘以S數)除以(待充電池的容量乘以S數)，再乘以效率即可~
例如:1S 30000mAh充6S 3000mAh是(30000mAh*1/(3000mAh*6))*0.8*0.9=1.2顆
(因為S代表的就是3.7V，分子分母各一個就可以先約分掉，就會變得比較好算)

實際上每顆電池效能不盡相同，充電效率也不同，多少會有點出入喔~[m01]

P.S:怪了~默認表情又不見了~@@

[ 本帖最後由 kuntan 於 2012年7月10日 06:07 PM 編輯 ]

mic0101

恩~了解~謝謝各位大哥~

請問一下雙色LED燈長的是神麼顏色阿~~?

chiahao1026

最常看到的是綠色及紅色...
3PIN共陽極....

[ 本帖最後由 chiahao1026 於 2012年7月11日 04:05 PM 編輯 ]

chiahao1026

呼~ 終於把我的外場1A充電器給完成了，外掛了一個4公分風扇整體就厚上不少，除了風扇之外，另一個不滿意的地方則是指示燈稍微會被擋住，其他的都相當滿意~ 超有成就感的!!

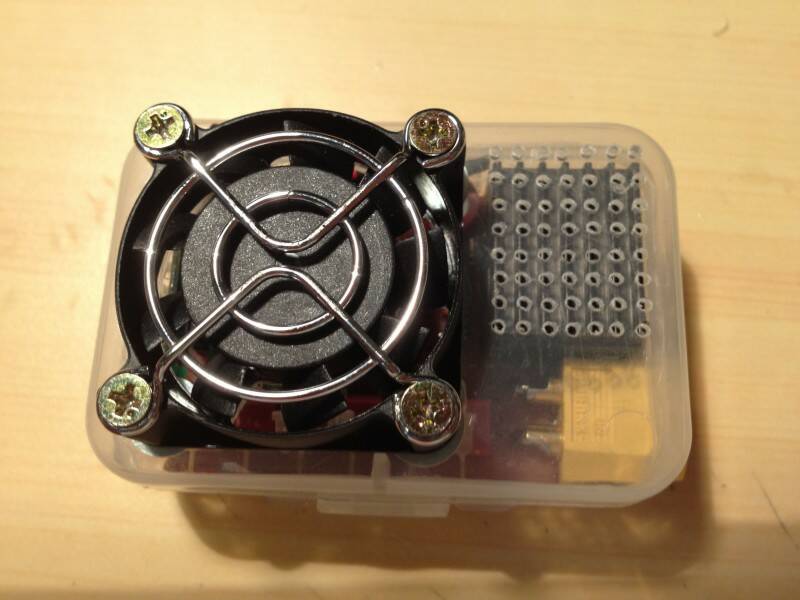

外觀多了個4公分風扇，往內吹，但用過一陣子之後可能要打開清一下灰塵囉!!

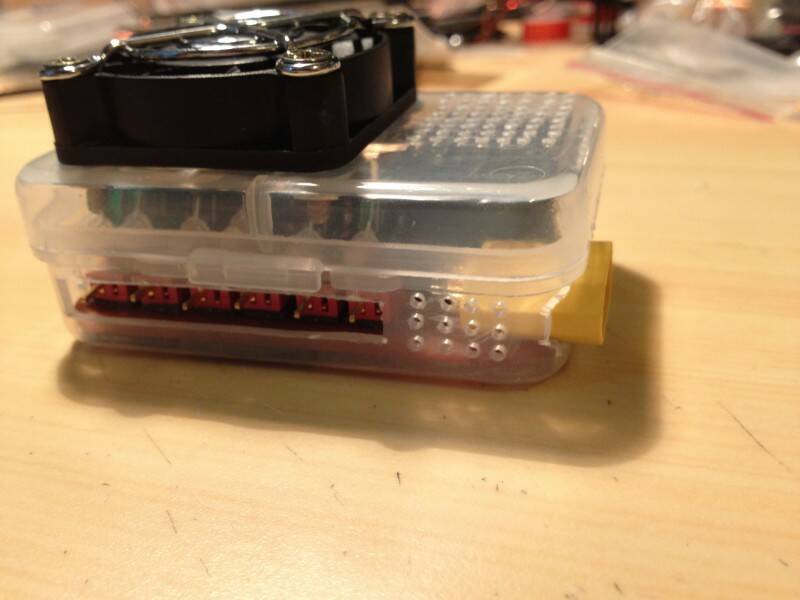

mini-T插充電孔開在側邊，深度剛剛好，不會讓PIN腳凸出來

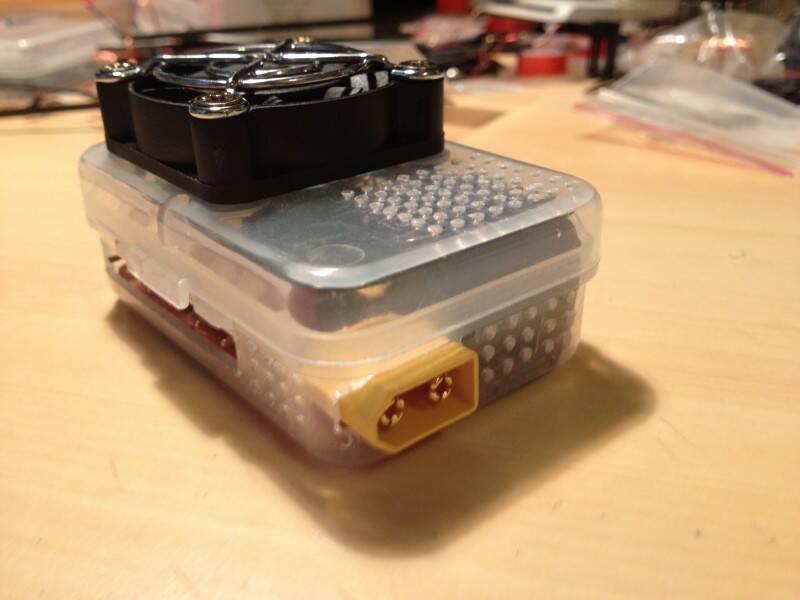

另一邊則是XT60的電源輸入孔位，插頭用AB膠填補並固定，強度夠，應該可以忍受XT60插拔的緊度，另外KIM-055L上方也開了一堆孔給它散熱

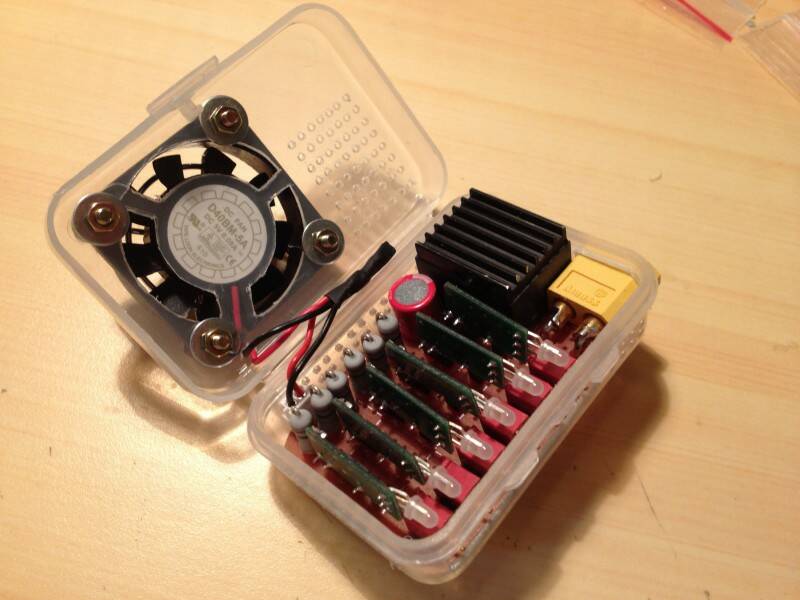

打開裡面的樣子，多焊了一個mini-JST插頭在散熱電阻後面，以連接風扇用

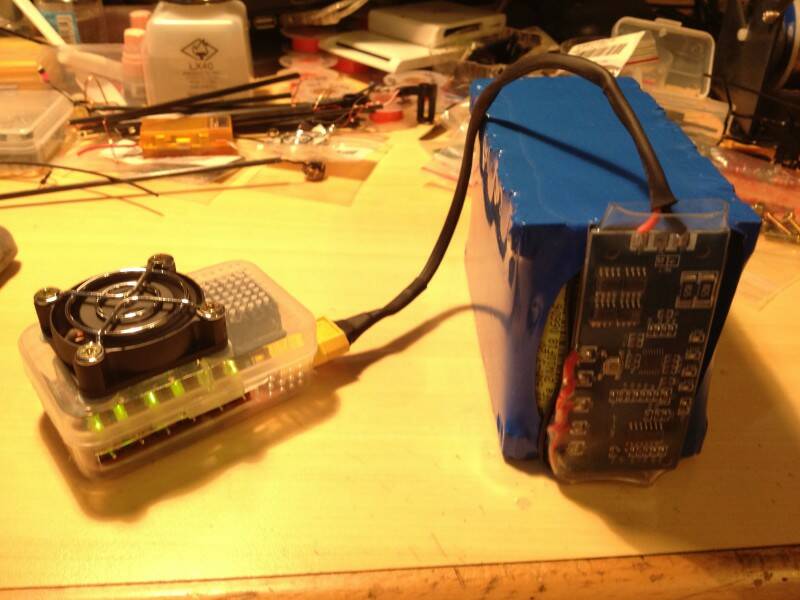

接上我的鋰鐵電池包!! ^^

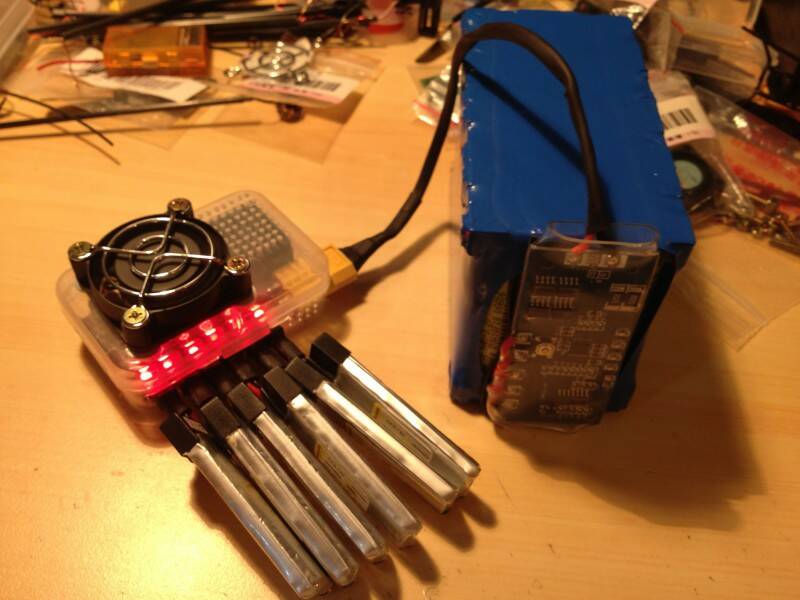

試充海波浪電池~ 運作正常!! ^^

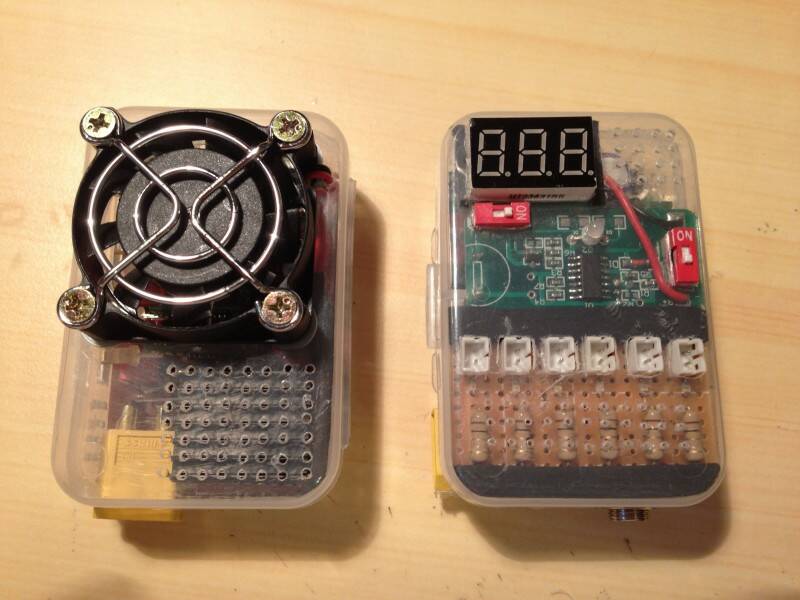

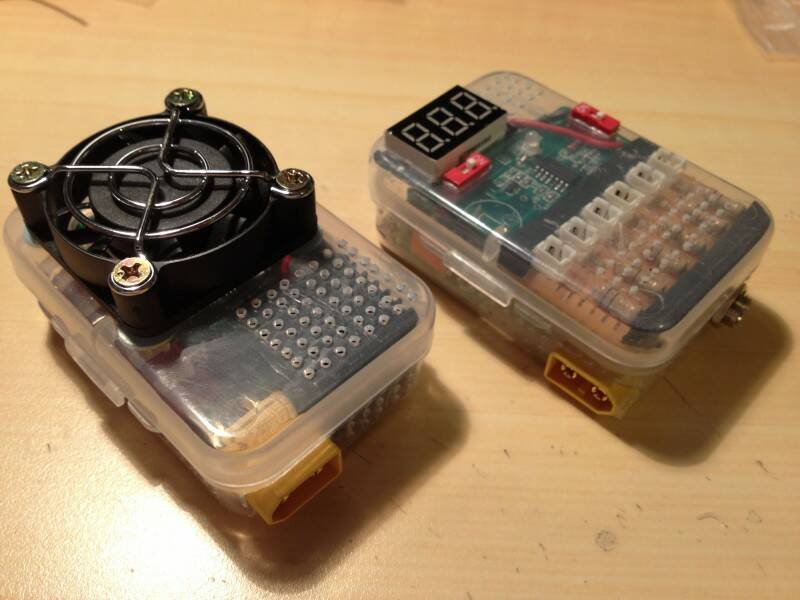

和第一版充電器比較一下，大小相同，因為是用同一種盒子，高度就是多了那個4公分風扇

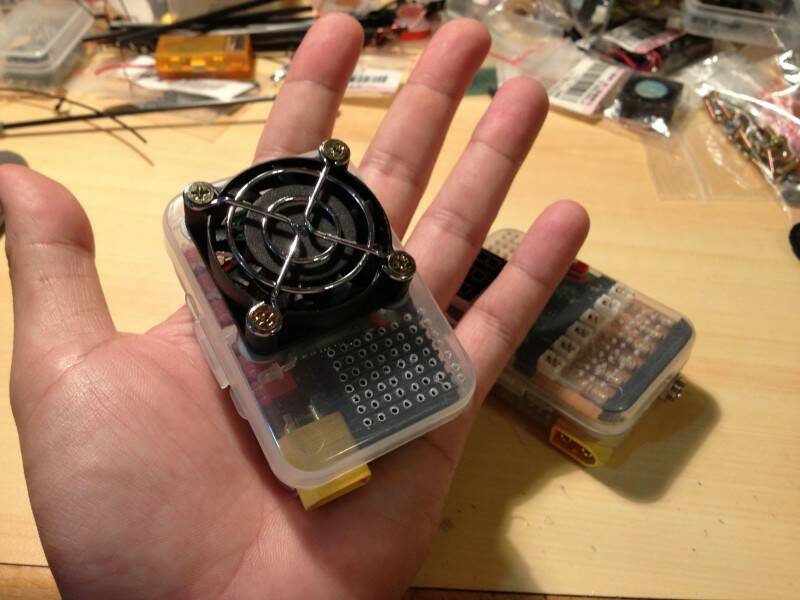

體積有多大呢? 大概一個手掌大~


我們的充電器都完成了!! 哪您的呢? ^^

[ 本帖最後由 chiahao1026 於 2012年7月10日 09:31 PM 編輯 ]

kuntan

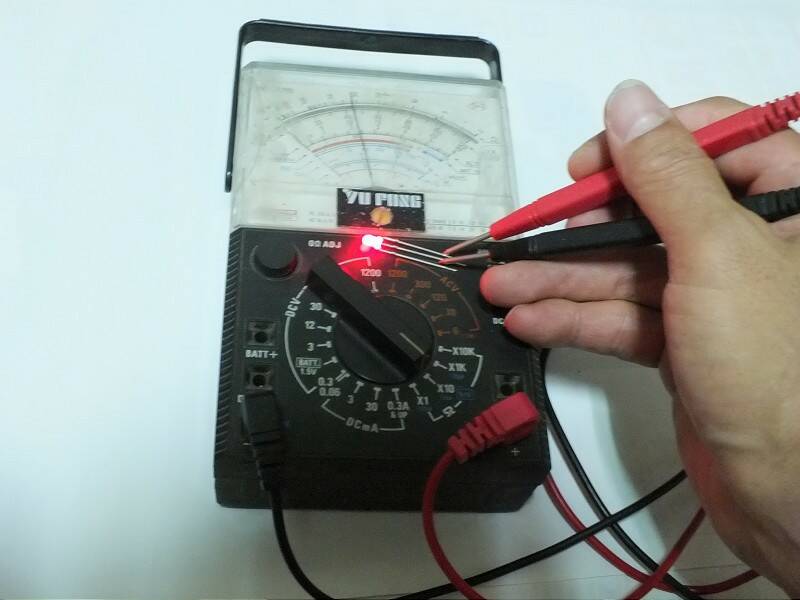

小弟這種是3PIN共陽極，中間最長的是共陽極，右邊次長的是紅色，左邊最短的是綠色~

P.S:共陽極或共陰極的量法，使用指針式跟數位式的剛好顛倒，不要弄錯唷~
1.使用指針式時要切在電阻X10檔，紅棒黑棒各量一端，LED發亮時黑棒是P(陽極)，
紅棒是N(陰極)，3PIN總共量6次，紅色、綠色各亮一次，兩次亮燈時，
黑棒接觸同一支腳的就是共陽極，反之紅棒接觸同一支腳的就是共陰極~

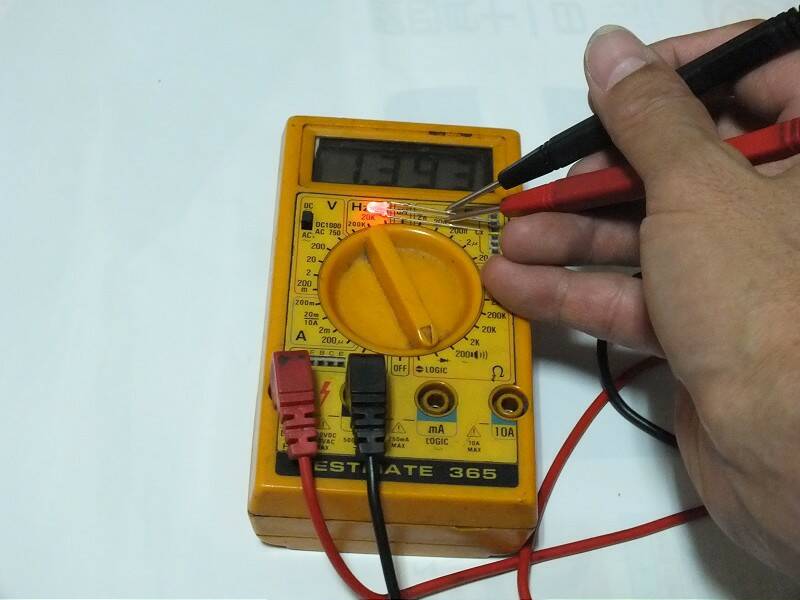

2.使用數位式時要切在二極體檔，紅棒黑棒各量一端，LED發亮時紅棒是P(陽極)，
黑棒是N(陰極)，3PIN總共量6次，紅色、綠色各亮一次，兩次亮燈時，
紅棒接觸同一支腳的就是共陽極，反之黑棒接觸同一支腳的就是共陰極~

[ 本帖最後由 kuntan 於 2012年7月11日 12:05 AM 編輯 ]
