自製可擴充2A標準1S~6S獨立充(原獨立充6個1S電池的1A充電器)

chiahao1026

哇~ 恭禧K大完成史上最強的鋰電充電器!! 辛苦終於有收獲了 ^^

我也只剩風扇還沒掛上去而已，今天要來去找合適的風扇!! 這一路走來，多謝K大的指導，我們才有這些IDEA可以作自己想要的充電器呀 ^^

mic0101

C大~你錯了~這還不是最強的@@
哪天他做出1S鋰電充6S鋰電......
對我們來講最強~
對K大自己來講~改天就生出一個更好的~~~

K大~加油!!

kuntan

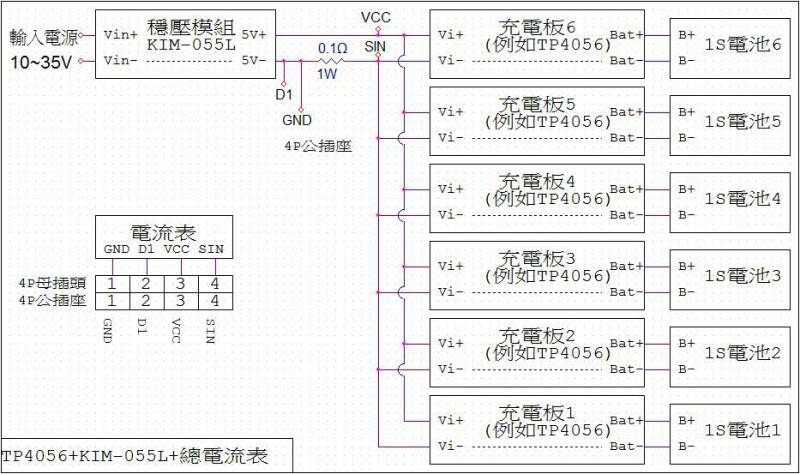

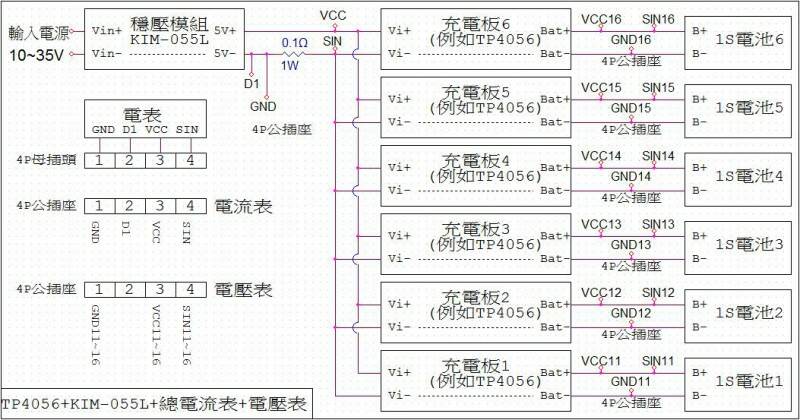

想要顯示總電流只要在穩壓模組的5V-跟充電板的Vin-間，接一個0.1Ω 1W的電阻，
用市售電壓表小修改一下，再取這個0.1Ω 1W的電阻兩端的電壓顯示，並調降一個小數點即可~

P.S:如果買不到0.1Ω 1W的電阻，可以用5個0.5Ω 1/4W的電阻並聯成0.1Ω 1.25W取代~

[ 本帖最後由 kuntan 於 2012年7月9日 05:43 PM 編輯 ]

mic0101

K大~那請問如何調降小數點@@?

kuntan

這個離最強還很遠啦~
目前只完成一台，還要完成另一台，以後就可以高興怎麼充就怎麼充了~
C大~您的也快完成了~加油喔~

kuntan

呵呵呵~M大真愛開玩笑~
理論上用1S隔離升壓成5V，再來充6S確實是可行的，
不過實際上應該沒這麼大容量的1S電池，也不太可能有這種需求吧~
