自製可擴充2A標準1S~6S獨立充(原獨立充6個1S電池的1A充電器)

[複製鏈接]
 樓主| 發表於 2012年7月7日 12:14 AM | 顯示全部樓層

回復 222樓 chiahao1026 的帖子

是啊~總比紅燈閃啊閃啊的強~
那個並聯在Bat+Bat-的電解電容沒有多大用途,可以把它剪掉散熱空間會好一些~
C大~有沒有試一下充電時溫升的差別呢?
對了~C大~您的穩壓模組是不是可以調整電壓啊?
如果可以調電壓,可以直接將電壓調降至4.6V,除了不用熱耗散電阻之外,
還可以減少發熱功率,對降溫應該會有幫助~

P.S:熱耗散電阻可以降低IC的溫升,不過只是把IC上的熱分擔出來而已,
熱耗散電阻本身能仍是一個熱源~

[ 本帖最後由 kuntan 於 2012年7月7日 12:22 AM 編輯 ]
回復 按讚

使用道具 舉報

發表於 2012年7月7日 12:36 AM | 顯示全部樓層
來不及了,我已經把電阻焊上去了XD,線路也為了熱耗電阻而修改了,就這樣吧 XD,也剛好電阻上方有開孔給電阻散熱,所以應該還好囉。
溫度感覺有下降些,我沒測溫的儀器,但用手來感覺,先前一次充六顆外殼是用燙來形容,現在只覺得溫溫的,還是有點溫度,但已經好很多了。
回復 按讚

使用道具 舉報

發表於 2012年7月7日 02:49 AM | 顯示全部樓層
終於把我的1A外場充電器給作好了!!
對外接頭是XT60,熱耗電阻因空間的關係,直接給1W的0.25歐姆電阻,電壓降至4.75V,電流可達到0.92A~

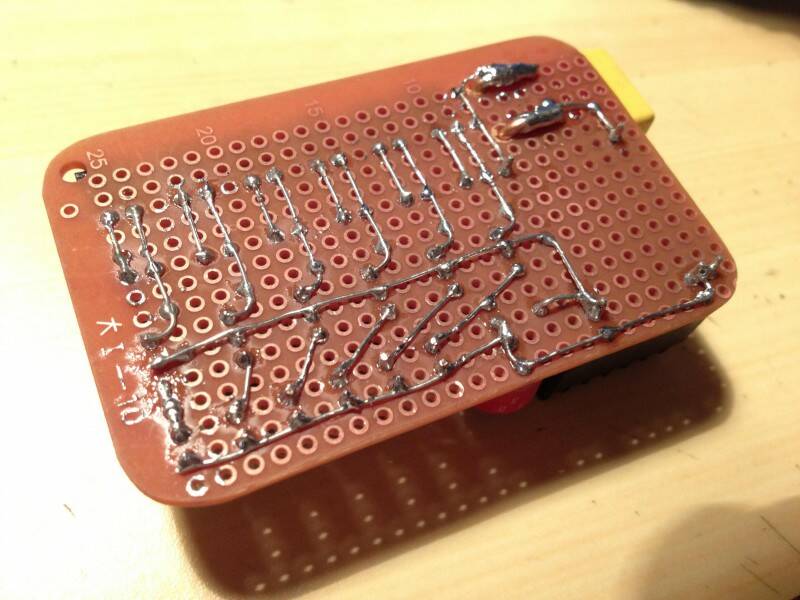

背後還是K大焊得漂亮,我是在耽心這種單蕊線是否可以達到6A的輸出,否則就要換粗一點的來用,因為充電時有感覺導線部份熱熱的。
IMG_1222.JPG ]

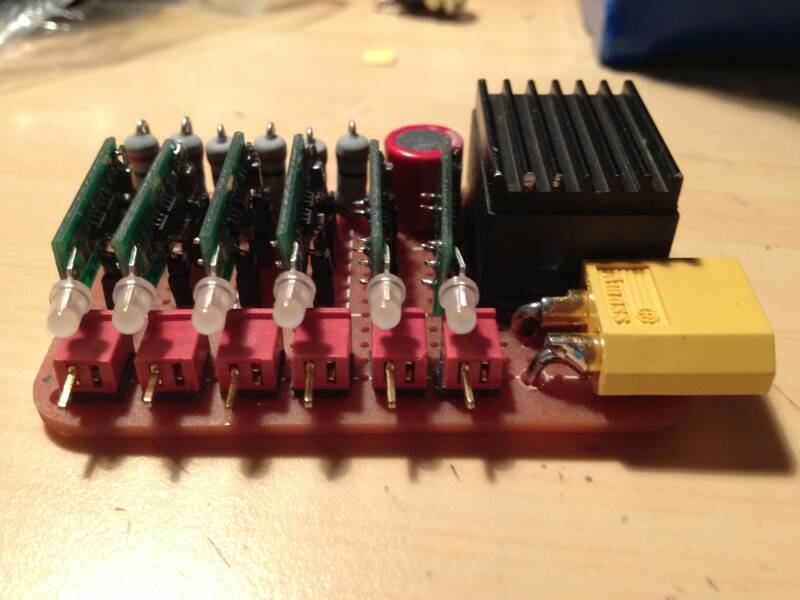

上方,已經把我作好的TP4057模組化給插上去了!!

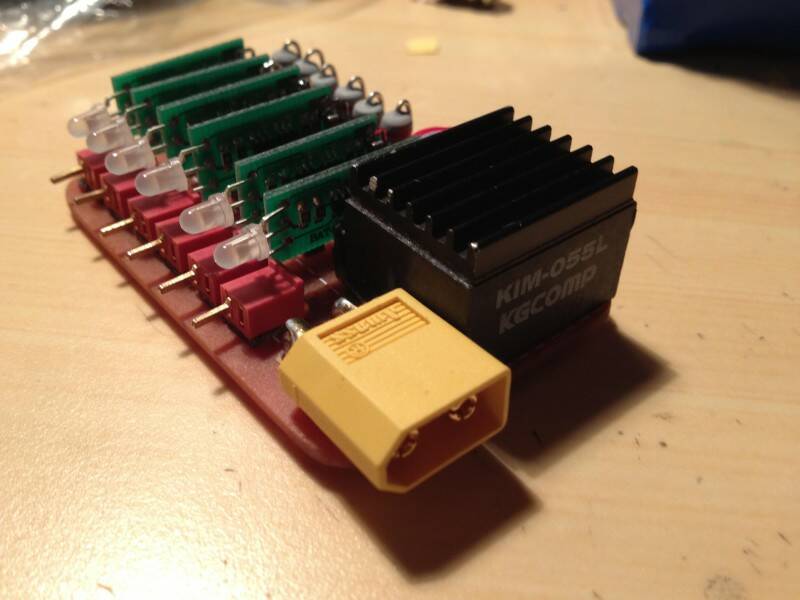

輸入電源以XT60接頭為主

背後六個1W 0.25歐姆的熱耗電阻,電壓降到4.75V,電流達0.92A

前方充電接頭直接以mini-T插輸出,接我的海波浪電池

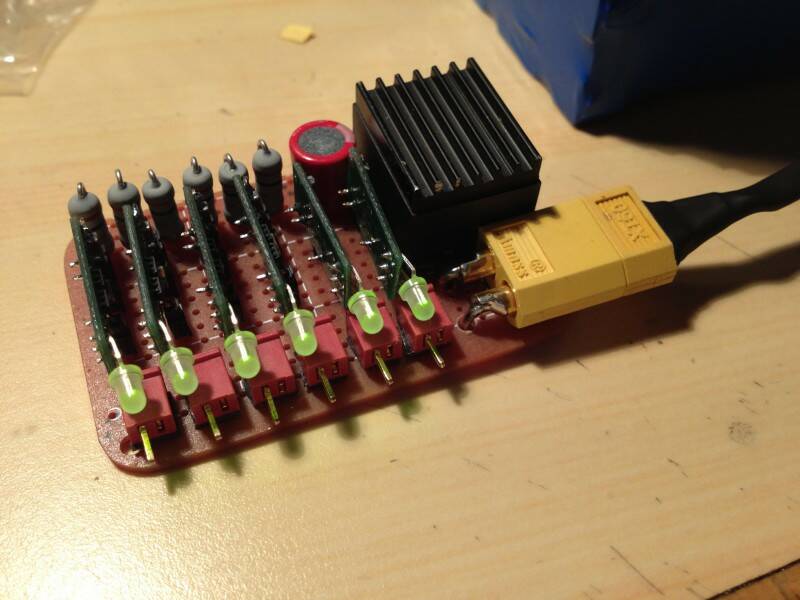

接上鋰鐵BATTERY PACK,耶!!充電板狀態OK!!

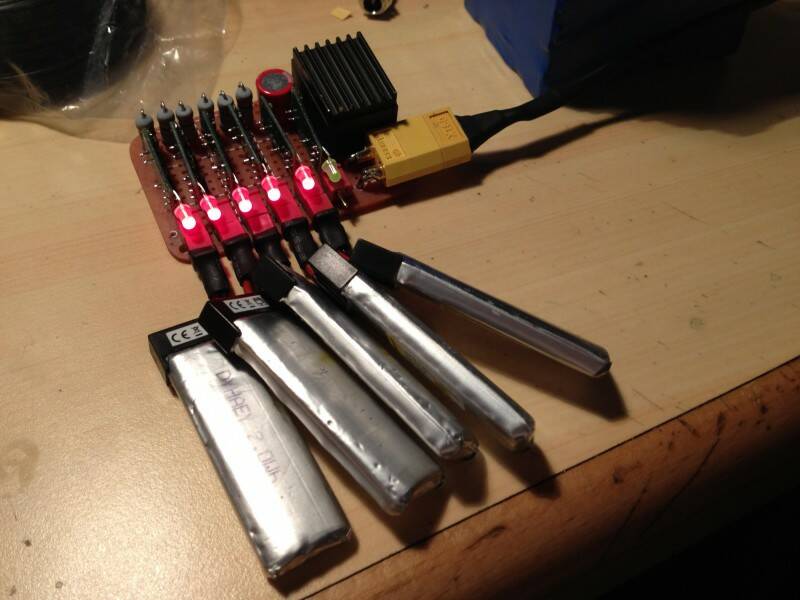

插上電池就可以充電囉 ^^

哇~ 作得好累,今天先這樣了,明天再來測試把電池接滿之後的充電時間和穩定性,接下來就要來挖盒子的洞洞讓各接頭們探出來囉~

[ 本帖最後由 chiahao1026 於 2012年7月7日 02:57 AM 編輯 ]
回復 按讚

使用道具 舉報

 樓主| 發表於 2012年7月7日 12:30 PM | 顯示全部樓層

回復 225樓 chiahao1026 的帖子

哇~讚喔~排列的真漂亮~做到這麼晚,辛苦了~恭喜C大一次成功~
為了縮小體積就得緊湊排列,犧牲散熱空間也真是沒辦法的事~
C大您可以考慮掀蓋型的盒子,充電時打開蓋子方便散熱,攜帶時蓋上蓋子縮小體積~
單蕊線耐流問題可以在每個焊點都上錫,再將每個焊點間的錫補滿,變成很粗的錫條,
也就是等於很粗的導體,這樣就能提升耐流了~
回復 按讚

使用道具 舉報

發表於 2012年7月7日 12:39 PM | 顯示全部樓層
那應該也可以2調單蕊線焊再一起吧?!
回復 按讚

使用道具 舉報

 樓主| 發表於 2012年7月7日 01:18 PM | 顯示全部樓層

回復 227樓 mic0101 的帖子

當然可以~不過應該比較不好焊,也要小心不要跟旁邊的線路短路喔~
回復 按讚
