自製可擴充2A標準1S~6S獨立充(原獨立充6個1S電池的1A充電器)

kuntan

答對了~ C大眼力不錯喔~
小弟上次做過1對3的轉接線之後覺得很麻煩，因此這次才加了12個XH 2.5mm 2P的公插座，
以後1S的電池如果除了動力插頭之外還有一條充電插頭的，
只要直接將充電插頭改成XH 2.5mm 2P的母插頭就不用轉接線了，
如果只有動力插頭沒有充電插頭的，至少1對1的轉接線也比較好做囉~

kuntan

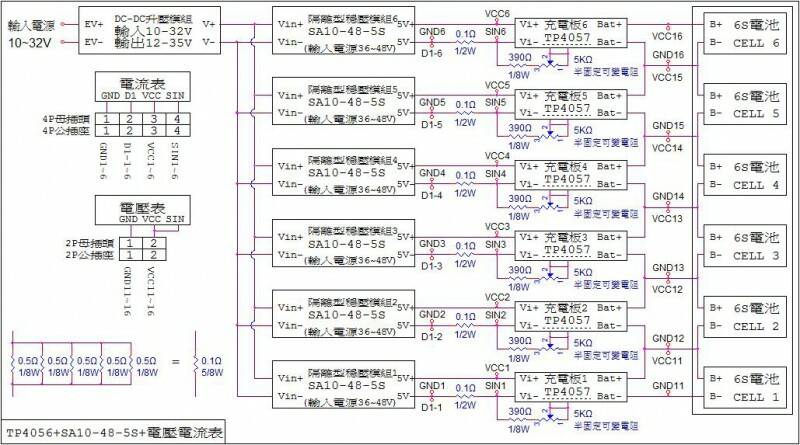

P.S:附上圖檔~
10.rar (115.22 KB, 下載次數: 187)

2012年7月1日 01:01 AM 上傳

點擊文件名下載附件

[ 本帖最後由 kuntan 於 2012年7月1日 01:01 AM 編輯 ]

kuntan

突然想到之前用TP4055充電板做的500mA外場充電器應該也可以來個疊疊樂~
還好這次多訂了8顆TP4057 IC，拿6顆來疊焊試試，剩2顆當維修備品~
找個時間再來疊看看~

chiahao1026

我多買的TP4057裡，拿了兩顆來把壞掉的兩片4055給換了下來，測試ok！果然就像K大說的，4055和4057只差在standby接腳而已，兩者是可以互換使用的，真感謝K大的指導，讓我壞掉的4055可以復活呀，謝謝啦！

kuntan

呵呵呵~恭喜大大的外場充電器又復活了~
建議大大加個小風扇，如果不方便加風扇，至少也要在充電時把外殼打開，讓它散熱好一點~

P.S:也可以加熱耗散電阻試試，IC溫度應該也會低一點~(500mA用0.8Ω1/2W)

kuntan

將500mA外場充電器的TP4055充電板拆下來，和TP4057玩疊疊樂囉~
疊完測試發覺每一個還是只有500mA，那ㄟ安呢?
原來小弟忘了換Rprog了，2個IC疊焊時Rprog腳輸出的3uA電流源會並聯輸出變成6uA，
流過Rprog之後就會變成2倍電壓造成輸出剩一半電流，2個IC一半電流剛好跟原本一樣~
要變成1A只有將Rprog由1.6KΩ變成原本的一半800Ω，手頭上沒有800Ω左右的電阻(750Ω)，
找時間到台中電子街買零件再繼續吧~
