第二台2A標準1S~6S獨立充來囉~
這次用的充電板是TP4057疊焊~
做好之後還是等不到TP4056到貨，那就先來試試之前的想法吧~
看圖囉~
[ 本帖最後由 kuntan 於 2012年7月1日 12:05 AM 編輯 ] |
-

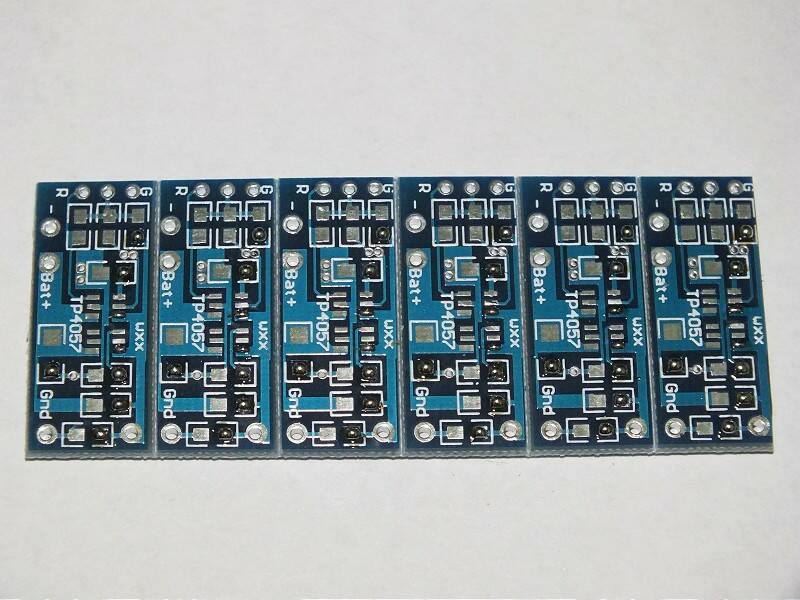

先將要上零件的一端上錫~(要用比較細的錫絲，例如0.5mm)
-

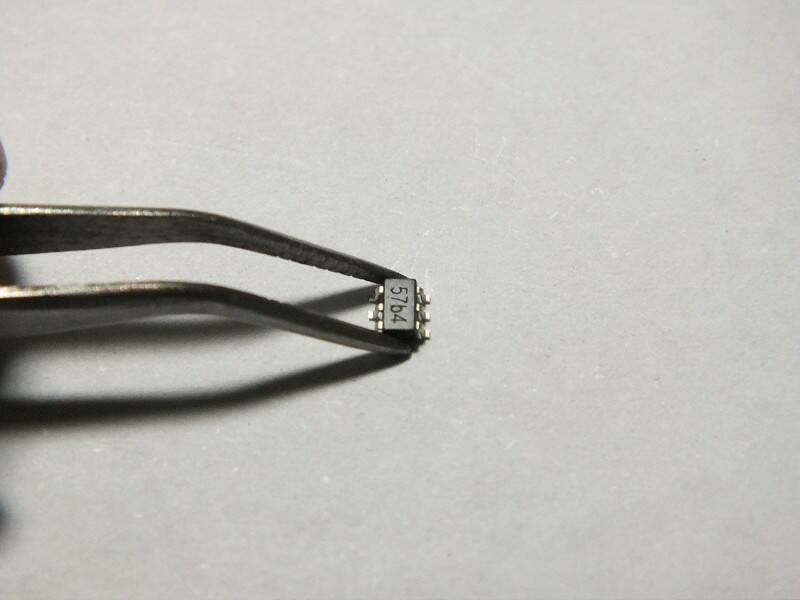

用聶子夾住IC~
-
先焊IC~
-
先焊一支腳~
-
全部IC都先焊一支腳~
-

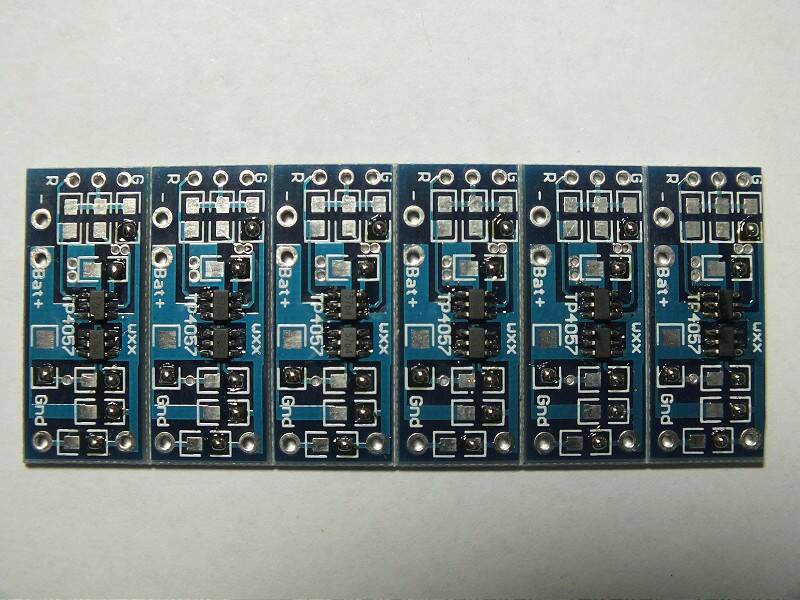

再將IC的每支腳都焊接~
-
將要疊焊的IC腳如圖左邊4顆一樣折一下
-
疊羅漢囉~也是一樣先焊一支腳~
-
上面~
-
換個角度~
-
全部疊上去，再將疊焊IC的每支腳都焊接起來~(這個步驟非常難~一不小心就會把兩隻腳焊在一起) ... ... ... .. ...
-
焊其他零件~
-

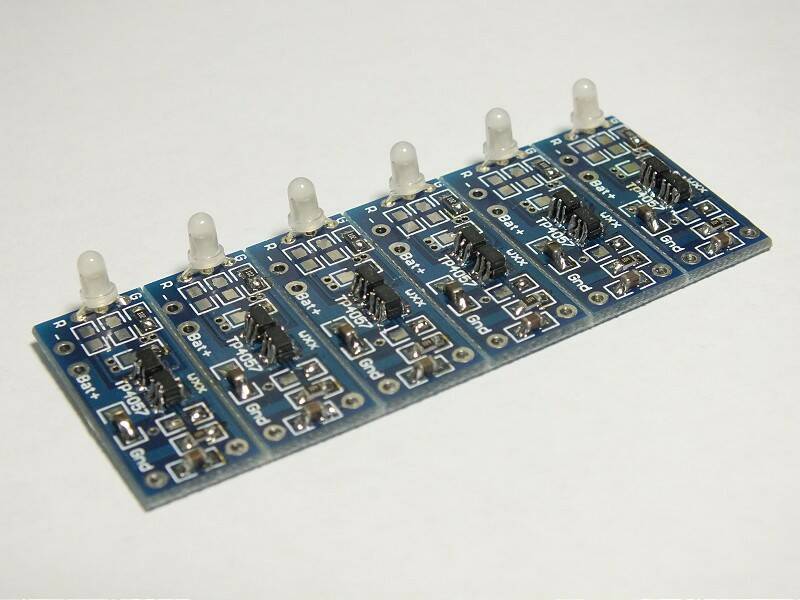

焊LED並剪掉多餘的腳~
-
焊排針剪掉多餘的腳，再將右上方線路的絕緣漆刮除~
-
將右上方已刮除絕緣漆線路上錫~
-
剪一條50mm的銀絲線一端剝線，並在20mm處再剝線~
-
先彎成這樣~
-
再焊到板子上2個IC的Rprog腳~
-
將全部零件由矮至高的順序全部焊上主機板，並焊好接線~
-
背面的接線~
-
前面的1S~6S插座~(有沒有發覺跟上次不太一樣呢?嘻嘻嘻~)
-
終於完成了~試充電囉~最小0.1A~
-
最大2A~
-
印證小弟心中的想法囉~2組2A標準1S~6S獨立充並聯充電~
-
左邊是原本的TP4056，充電電流1.7A~
-
右邊是新完成的TP4057，充電電流2A，並聯充電總共3.7A~
|
