自製可擴充2A標準1S~6S獨立充(原獨立充6個1S電池的1A充電器)

chiahao1026

  K大好棒!! 資料好詳細喲 ^^
順道問一下~
1. 您說讓LED不接電池時不閃爍，要在Vin+和Bat+的地方加上100k的電阻，請問是在vin+和bat+的地方串聯100k的電阻嗎? 但這樣流過的電壓不就變小了嗎?
2. 看您有把電壓表修改成電流表，只要線路的部份接好就變成電流表了嗎? 還需要作什麼修改? 小弟先前也多買了一個電壓表，如果這樣的方法可以套用的話那我就可以不用買啦 ^^~

謝謝您囉 ^^

[ 本帖最後由 chiahao1026 於 2012年6月25日 11:55 AM 編輯 ]

kuntan

C大您客氣了~
在Vin+和Bat+的地方加上100k的電阻其實叫作提升電阻，目的是在未接電池時，
讓Bat+的電壓稍高於4.2V，這樣TP4056就不會啟動充電，它並不是串聯，
實際上是並聯在TP4056的輸入及輸出端上，所以不會影響充電電流~
(其實是多了10uA左右，不過這麼小的電流應該沒有人會在意吧? )
在穩壓模組的輸出5V-及TP4056的輸入Vin-之間，串聯一個0.1Ω1/2W的小電阻，
電流流經這個小電阻會產生一個小電壓(電壓V=電流I*電阻R)，
充電時實際電壓=1A*0.1Ω=0.1V，充電電流1A時電壓表顯示0.10，
再將小數點由原本小數點下2位變成小數點下1位，就可以顯示電流1.0A了(這就是D1腳的功能)~
小弟的一個穩壓模組是接兩個TP4056，因此兩個TP4056的輸入要並聯在一起
(Vin+接Vin+、Vin-接Vin-)，0.1Ω1/2W的小電阻再接在穩壓模組的輸出5V-
及兩個TP4056的輸入Vin-之間，再將電流表(改裝的電壓表)的紅線(VCC)接5V+，
黑線(GND)棕線(D1)接5V-(小電阻一端)，橙線(SIN)接兩個TP4056的Vin-(小電阻另一端)，
充電時實際電壓=2A*0.1Ω=0.2V，充電電流2A時原本電壓表顯示0.20，
再將小數點由原本小數點下2位變成小數點下1位，就可以顯示電流2.0A大功告成囉~

P.S:抱歉~文字敘述有點複雜，小弟有空再PO一下接線圖~
另外，因為買不到0.1歐姆1/2W的電阻，所以就用5個0.5Ω1/8W的電阻並聯，
變成等效於0.1Ω5/8W的電阻就可以了~(阻值一定要相同，W數只能大不能小，)
這好費時啊~

[ 本帖最後由 kuntan 於 2012年6月25日 09:21 PM 編輯 ]

kuntan

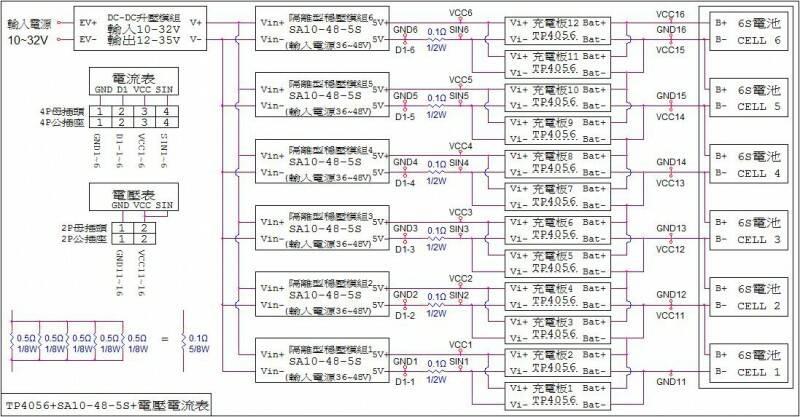

補圖囉~看看唄~

[ 本帖最後由 kuntan 於 2012年6月25日 09:17 PM 編輯 ]

chiahao1026

哇嗚，待我研究研究，感謝K大的分享喲！

kuntan

把電壓表修改成電流表時必須做校正，充電電流調到最大並插入沒電的電池(3.7~3.9V)，
用三用電表電流檔串聯於穩壓模組5V+與充電板Vin+兩端，
觀察三用電表電流值與自製電流表的差異，稍微修正自製電流表背面的R4與R5的值即可~
小弟實測自製電流表小了0.1A，原本R4有兩個電阻重疊(並聯)，下面是153，上面是125，
將上面的125拆下，重疊(並聯)到R5上面並焊接，這個動作會將顯示稍微加大，
實際測試三用電表電流值與自製電流表都顯示最大充電電流1.7A，校正OK~
P.S:SMD電阻不太好解焊跟焊接，需要一支小聶子及很尖的烙鐵，
處理時必須非常小心，加熱時間要掌握好，否則不小心弄壞就慘了~
如果誤差不是很大就包容一下吧~

kuntan

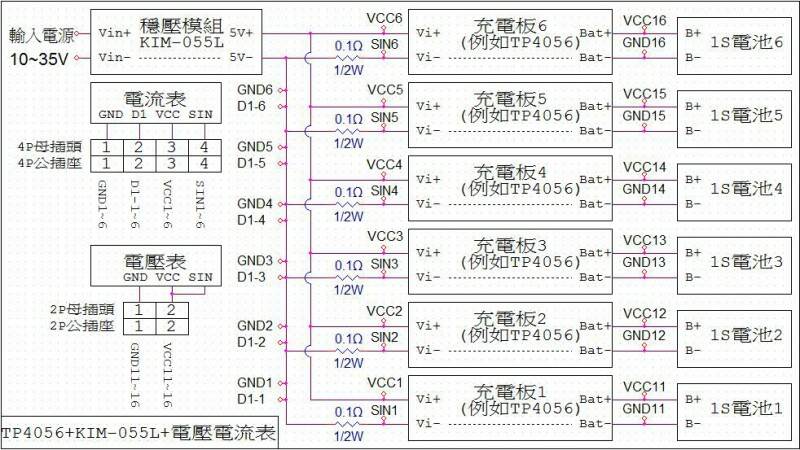

嗯~接線圖好像有點模糊，放上原始檔~
