TP4056缺貨待料中,先把可以做的事弄一弄吧~
本來想說SA10-48-5S輸出5V/2A,每個接兩個充電板,
6個SA10-48-5S+12個充電板剛好可以做兩組1A標準1S~6S獨立充,
不但可以1A獨立充12個1S,還可以用一條7P連接線,將兩個6S接頭連接起來,
變成一組2A標準1S~6S獨立充~(這就是為何有兩組6S接頭插座的謎底了 )
想不到小弟疏忽了一件事,那就是只要做成兩組1A標準1S~6S獨立充,因為接線方式的問題,
除了最後一個SA10-48-5S的充電板之外,每個SA10-48-5S的2個充電板輸出都會變成並聯,
因此,就只能做一組2A標準1S~6S獨立充了~
真是對不起各位大大~拍謝啦~
[ 本帖最後由 kuntan 於 2012年6月24日 01:40 PM 編輯 ] |
-

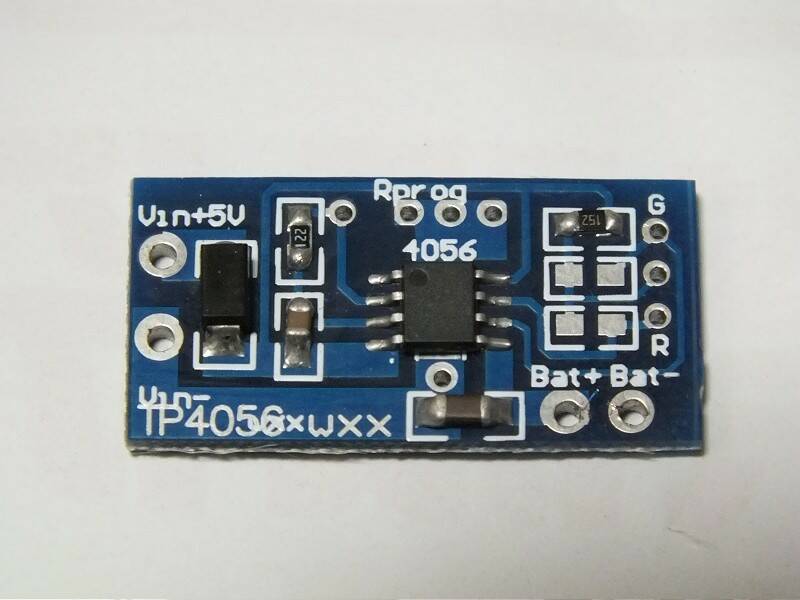

露x買的TP4056,蠻簡潔的1A充電板,可惜沒有反接保護~
-
將122電阻下方及IC上方銅箔切開,小心不要割到其他線路~
-
背面也切開一個U型口~
-

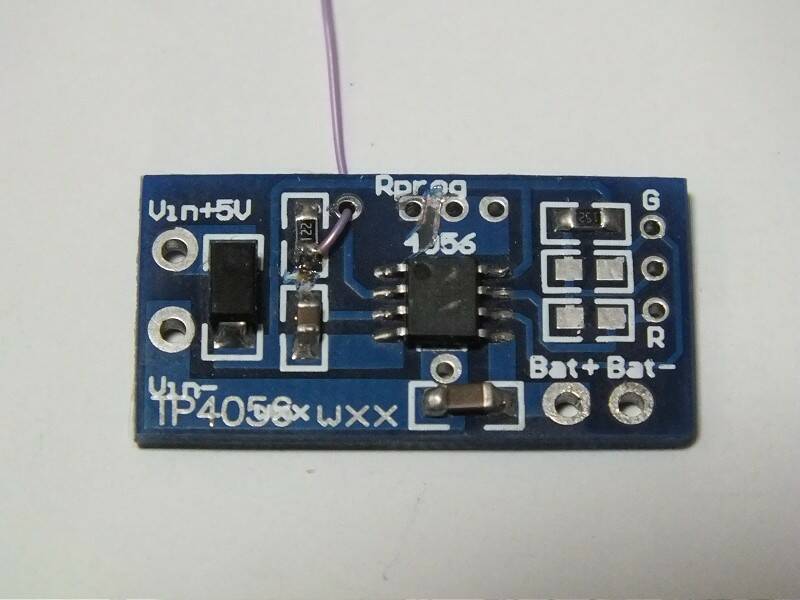

用銀絲線剝線焊在122電阻下方,並穿過基板~
-
預留一點長度並剪斷剝線~
-

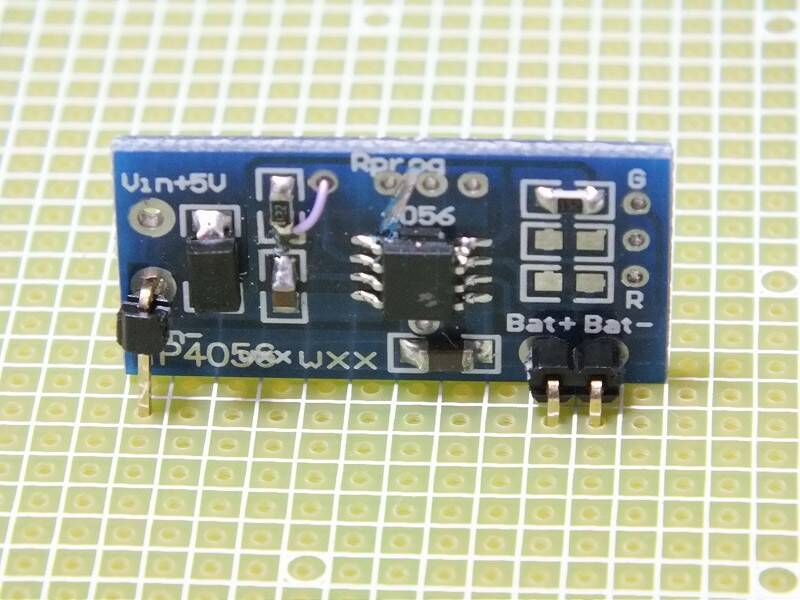

放上3支排針並插上主基板~
-

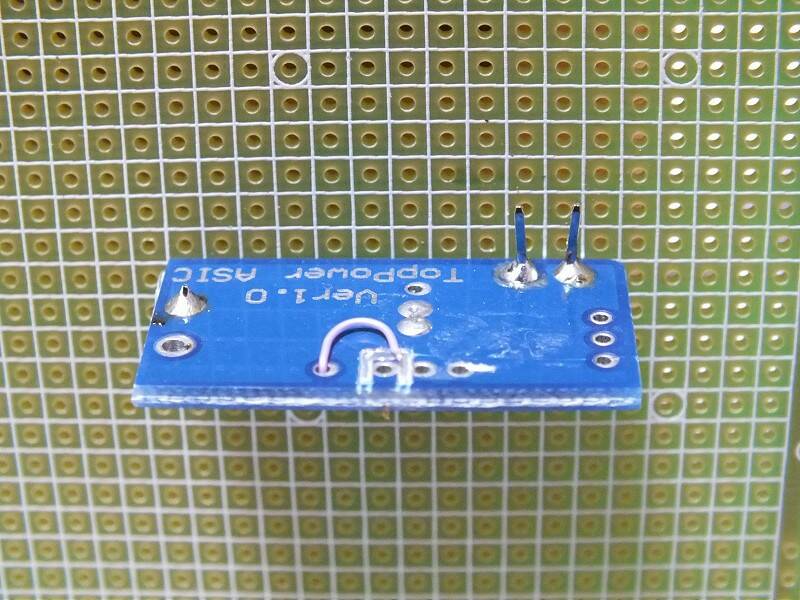

轉背面~
-
上錫焊接~
-
焊接好要剪斷多餘的排針~
-

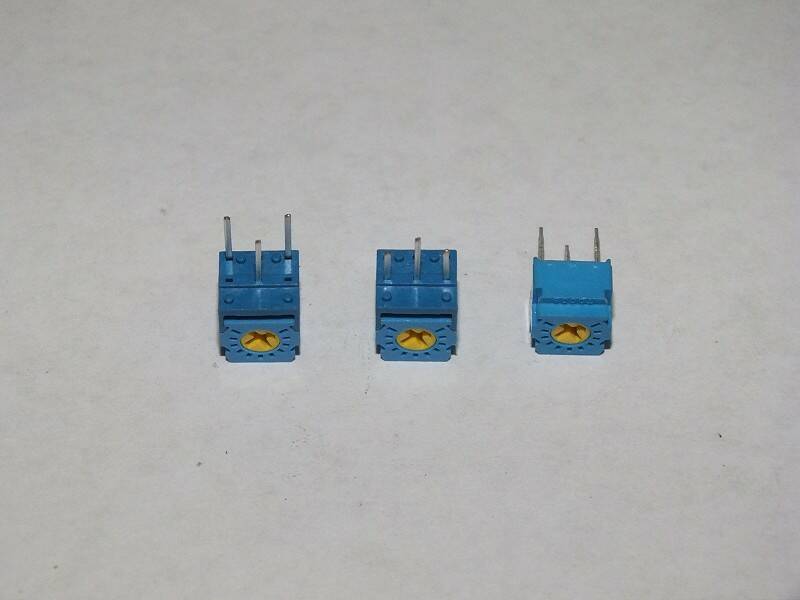

準備5K的SVR(半固定可變電阻),要用左邊那兩種(側調型),不要用右邊那種(上調型)~ ... ... ... ... ... ...
-
如果買到上圖的最左邊那種,就要改造囉~
-

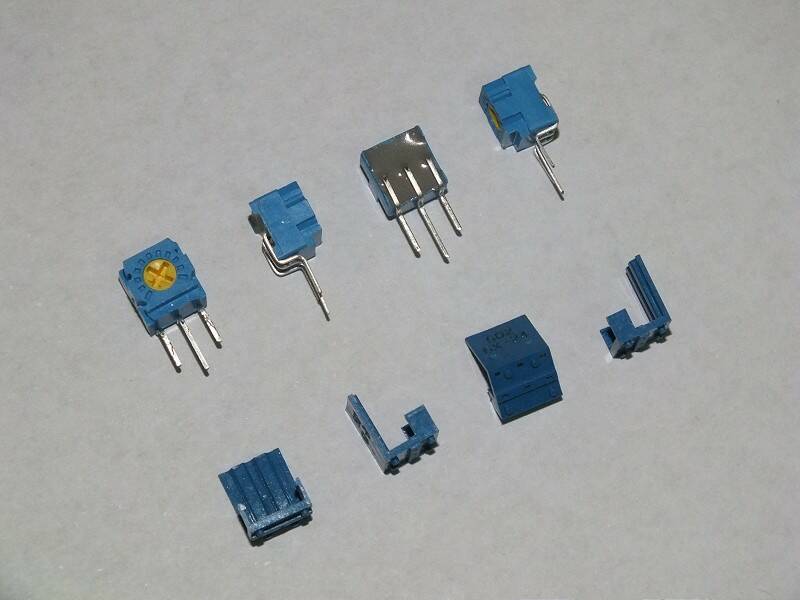

拆開固定殼~
-

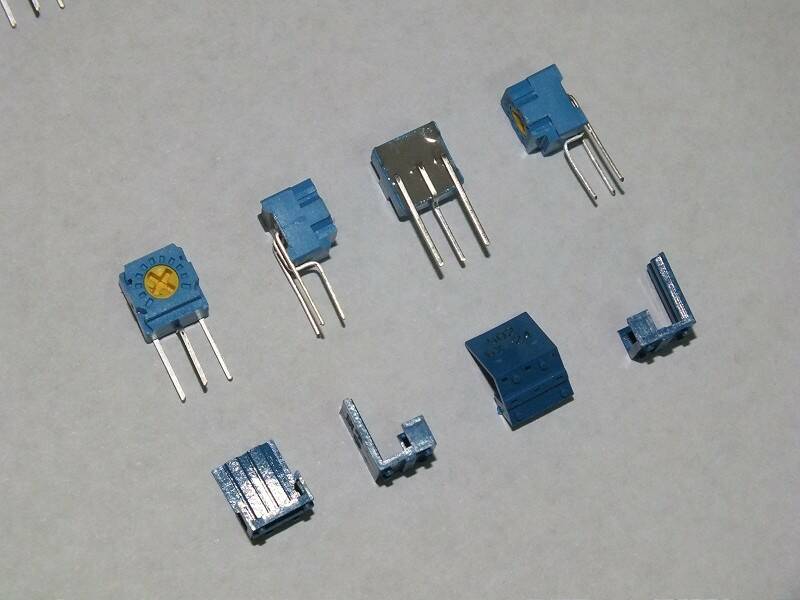

將左右兩支直的腳折成向中間的L型~
-
將固定殼裝回去~
-

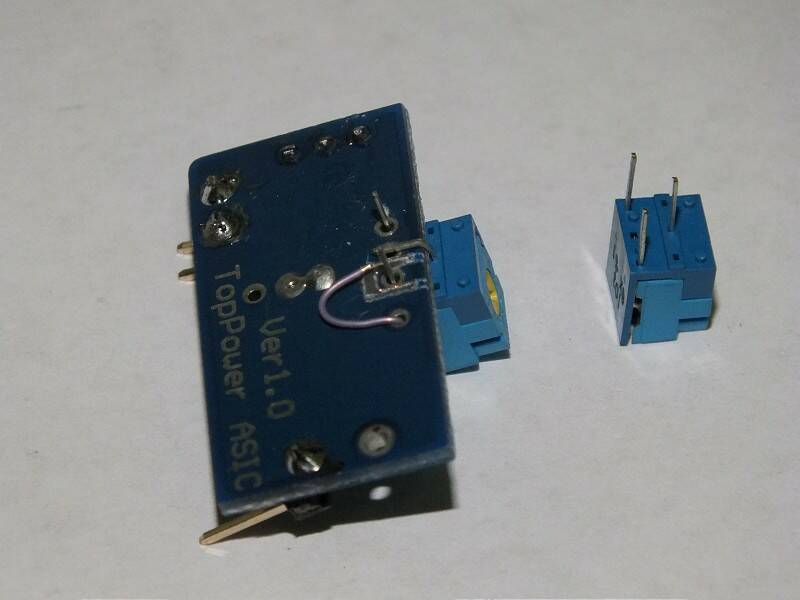

將SVR裝上TP4056充電板,折彎接腳、焊接並修剪多餘的接腳~
-
如果買到的是無法改造的像這樣固定也可以,只不過高出2~3mm左右而已~
-

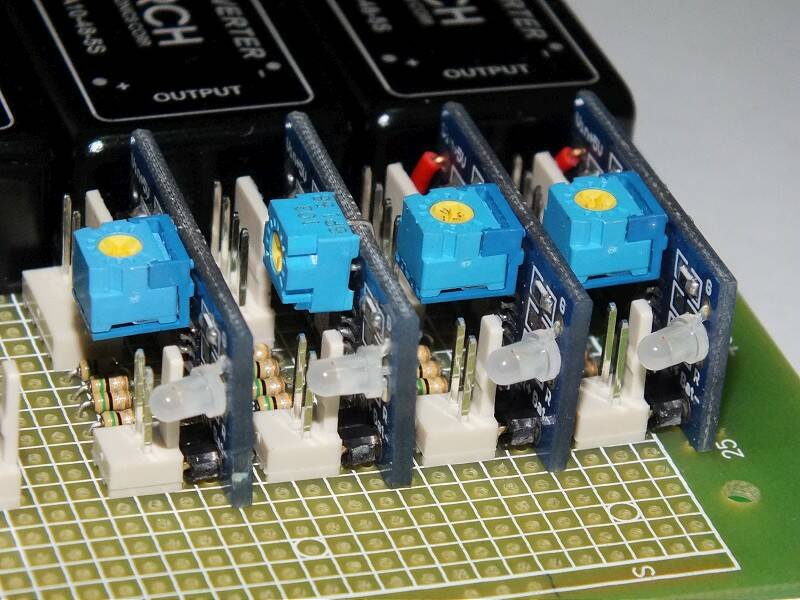

如果用的是上調型的SVR,就會像左邊第2個一樣,無法調整
-

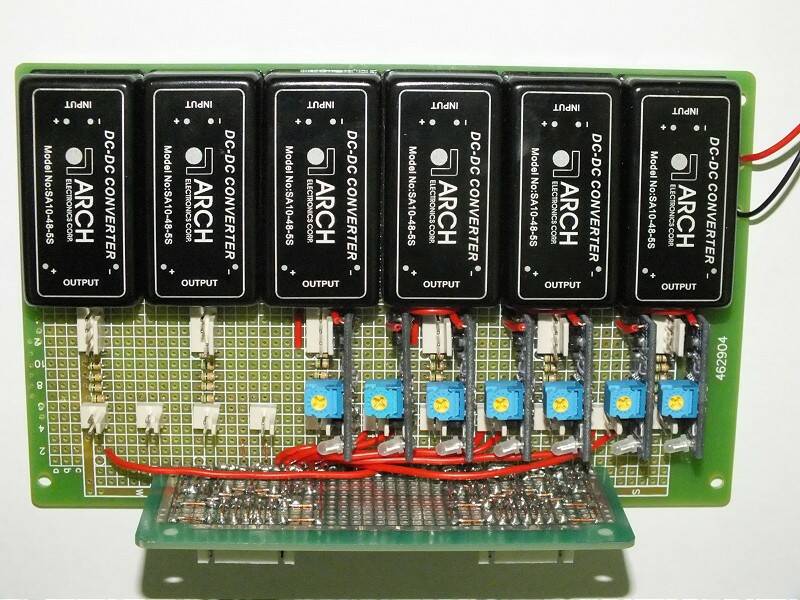

將所有充電板裝上焊好,再將之前做好的插座板接上焊好~
-

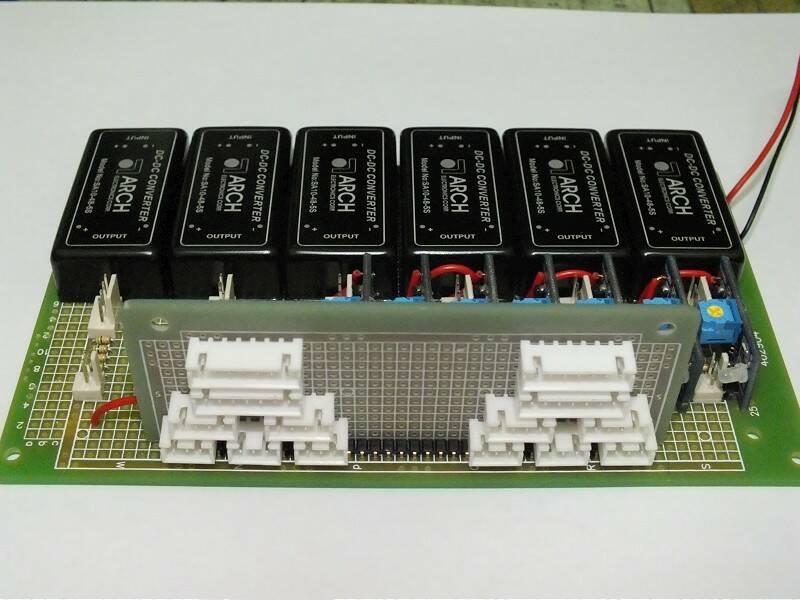

換個角度看~
-
背面~
-
配合電壓表電流表試充電,最大只有1.7A左右,比預計的2A稍低一點,不過充11.1V 850mAh 20C剛剛好~ ... ... ... .. ...
|
