lochan3840 發表於 2013年7月8日 05:58 PM
各位大大，大家好!

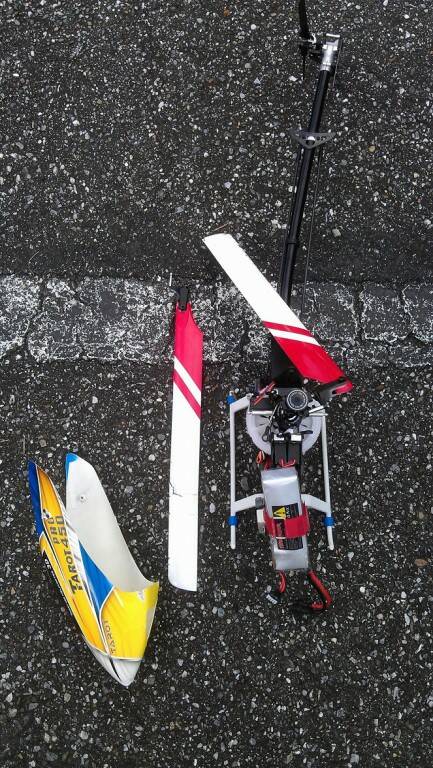

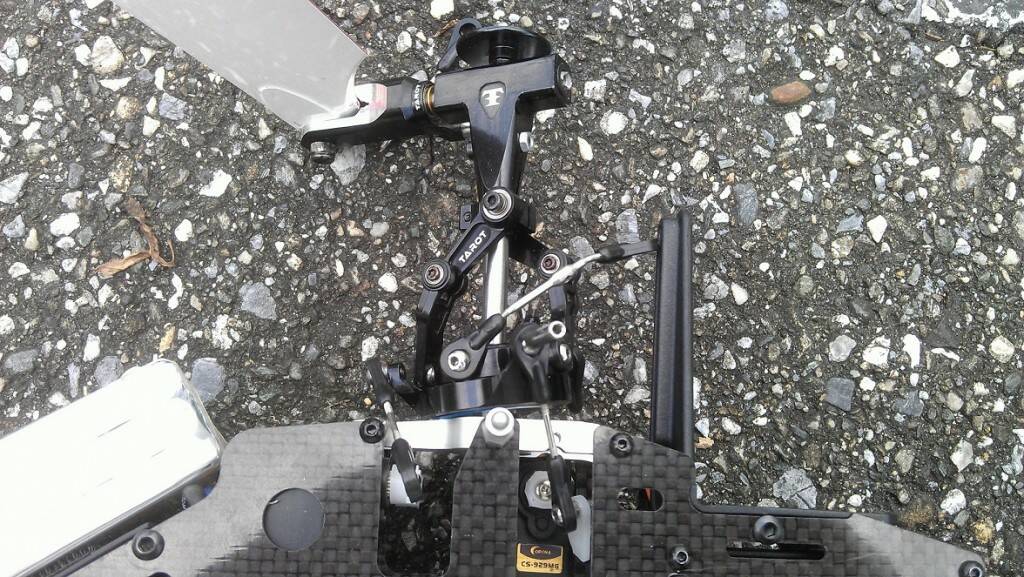

小弟之前買了一架X3V，因為個人技術不嘉，第一天飛行後就＂輕＂傷不起，後面就先把小機 ...
歡迎大大加入X3V討論
更換尾管步驟
1.先拆掉尾波箱與尾波箱座
2.放鬆小3角水平翼,拆下尾管支撐桿螺絲
3.將尾伺服固定座放鬆
4.先將皮帶從大皮帶輪前方拉出
5.將機身尾管座4隻螺絲稍微放鬆(不用拆下)
6.往機身後方拉出尾管,注意拉出時尾管有個缺口,當要裝回新尾管時這個缺口要朝接收機這方向
7.將尾伺服機連固定座與尾管支撐座從尾管推出
8.將尾伺服機與尾管支撐座先裝上尾管(先不用鎖緊)
9..將皮帶先穿過尾管
10.裝好新尾管先不要鎖緊,要等到全組裝好調好皮帶緊度再鎖緊4隻螺絲
11.鎖上尾波箱座,他有個定位螺絲孔要對準尾管上定位孔
12.將皮帶與前方大皮帶輪水平拉直
13.將尾皮帶輪從皮帶下方往上穿過逆時鐘轉90度
14.組裝好尾波箱
15.調整皮帶緊度,調好後將尾管座4隻螺絲鎖緊
16.把尾伺服機與尾管支撐座固定好
如還不清楚原廠光碟有X3V組裝圖電子檔可參考!!
不然官網下載中心也有X3V說明書可下載參考!!
|
|
