MCPX機身配件全部修改完成！

jsc1974

原帖由 阿同伯 於 2012年2月28日 06:40 PM 發表
那條電源線放這樣.應該拉沒幾次就會斷八.
原廠電源插頭.滿爛的.沒幾次內心銅線就會斷在裡面..

昨天拍照之前我有接電拿在手上試轉一下，線從後頭罩柱的下面經過基本上電源線接電池時還是鬆的並不是緊的。

[ 本帖最後由 jsc1974 於 2012年2月29日 01:06 PM 編輯 ]

jsc1974

原帖由 csshinhwa 於 2012年2月28日 01:38 PM 發表
版大DIY精神功力都驚人阿!!!但這個機身摔在硬地上會散掉吧...，看這機身無刷應該放不進去...，不過如果連機頭罩都是整體透明的，陽光下飛應該非常美，加個LED燈夜晚飛應該也是閃到暴!!!

期待飛行影片~ ...

你說的也有可能而且我也準備測試一下，不過先把水平翼的安裝修改好後，先試飛一下接下來就準備暴力測試，基於我的技術還不能暴力3d，準備由高度3米自己落体到水泥地面試試機身的強度。
另外這個機身的原設計者gale說這機身本身可以安裝有刷跟無刷主電機的，他自己也測試過不過我自己沒無刷電機安裝就是了。

[ 本帖最後由 jsc1974 於 2012年2月29日 12:58 PM 編輯 ]

jsc1974

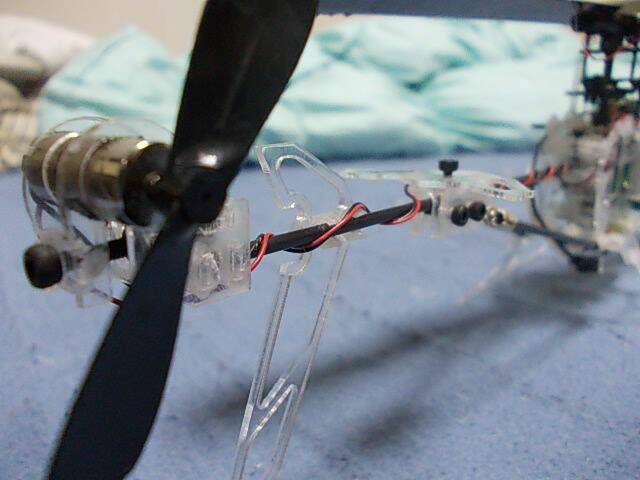

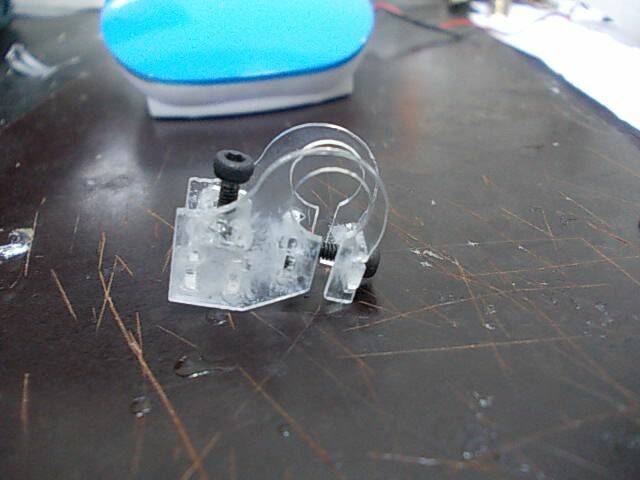

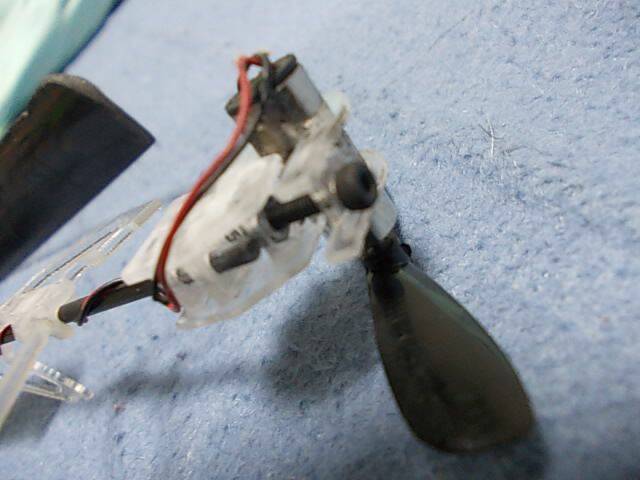

經過兩天三次的修改切割組裝終於把水平翼、尾電機座的固定弄好了，附上圖紙檔可用AUTOCAD或CORELDRW打開，因為我把GALE的圖紙加入了很多修改可更換頭罩柱跟加固、尾管的固定等等，有很多小零件組裝時螺母的方向也是有要求的，所以之後我會貼上組裝的分解圖，有興建自己DIY的人一定特別注意。

文件名: 20120229.dxf
描述: 20120229.dxf
下 载地址: http://www.rayfile.com/files/90e ... -be65-0015c55db73d/

[ 本帖最後由 jsc1974 於 2012年2月29日 05:13 PM 編輯 ]

ctgeagle

感謝您發表的圖紙
不知道整機多重呢

jsc1974

原帖由 ctgeagle 於 2012年3月1日 12:12 PM 發表
感謝您發表的圖紙
不知道整機多重呢

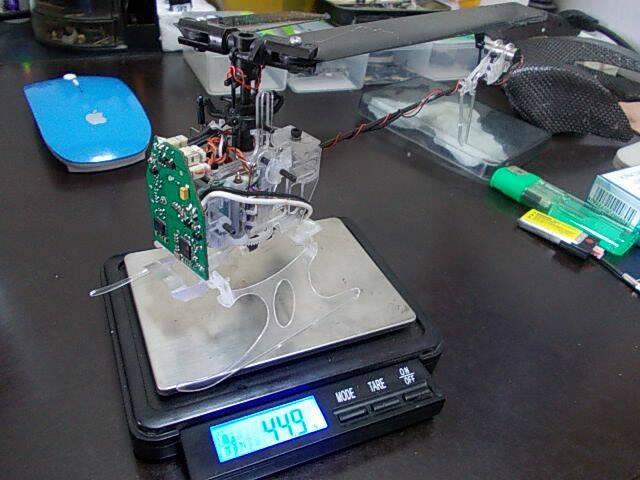

扣除水平翼剛才秤一下是45克

[ 本帖最後由 jsc1974 於 2012年3月1日 01:00 PM 編輯 ]
