旋風100組裝記錄

[複製鏈接]
 樓主| 發表於 2006年5月20日 02:38 AM | 顯示全部樓層
步驟 7: 接收機及伺服機接線圖

他網有PO轉貼
 樓主| 發表於 2006年5月20日 02:48 AM | 顯示全部樓層
步驟 8: 注意接收機 CH-1 ~ CH-7 的順序及伺服機接線(S,+,-)

注意色線位置(我的是Futaba接法),順便一提CH-5是接陀螺儀感度線,要插對位置才有用。
 樓主| 發表於 2006年5月20日 02:58 AM | 顯示全部樓層
步驟 9: 伺服機連桿

CCPM的3個伺服機連桿是2短1長,先用奇異筆在3根連桿兩端都劃黑約2mm,將連桿頭鎖上。(先畫線才不會一邊鎖多一邊鎖少,免得飛行調整時連桿頭掉出來。)
 樓主| 發表於 2006年5月20日 03:10 AM | 顯示全部樓層

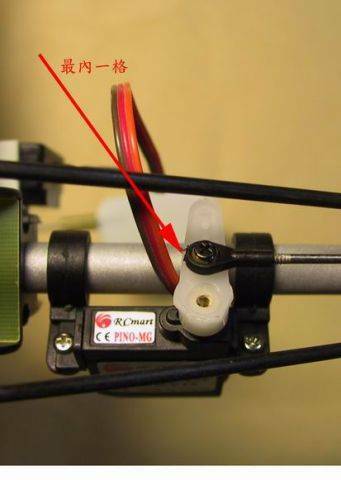

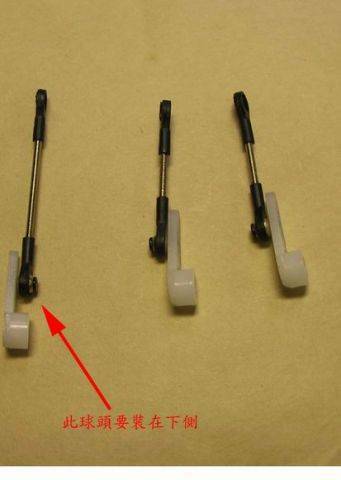

步驟 10: 舵角片,連桿,球頭

CCPM的3個伺服機舵角片鎖球頭的長度要一樣(我是三個都鎖第三孔),才不會推Pitch時十字盤歪斜,另外要注意連接十字盤後面的那根長連桿的舵角片鎖球頭的方向不同(如圖)。
 樓主| 發表於 2006年5月20日 03:21 AM | 顯示全部樓層
步驟 11: 十字盤按裝小撇步

十字盤後方的導軌不必照說明書拆螺絲,直接把導軌往後板就可以拆裝。(請放心,我之前那台板了幾十次,應該不會斷),不然每次調連桿都要拆螺絲保證你會瘋掉。
 樓主| 發表於 2006年5月20日 03:37 AM | 顯示全部樓層
步驟 12: 尾管伺服座按裝

這台有買尾管伺服座包,把那像阿拉伯數字 9 的尾管夾座板開套入尾管就可以不用像說明書拆尾管,但上一台我只板了一次(偷懶的方法),反正再來只要鬆螺絲就可以前後調整,我就不知道常常這樣偷懶會不會斷。

[ 本帖最後由 eaglewing 於 2006年5月19日 07:38 PM 編輯 ]
