原帖由 ats909 於 2011年12月8日 10:24 AM 發表
謝謝各位關注，發動機使用YS FZ-115S，大約今日或者明日，上傳剩下的文、圖。

樓主有眼光啊!!

ats909

OK，繼續

裝機中最怕的就是Y link，但命中註定又要和碳（卡夢？）Y link 單挑。

全重約40g



在環氧膠固化之前，試著確定長度，作最後調整


elevator 完成的樣子



---------------------------------

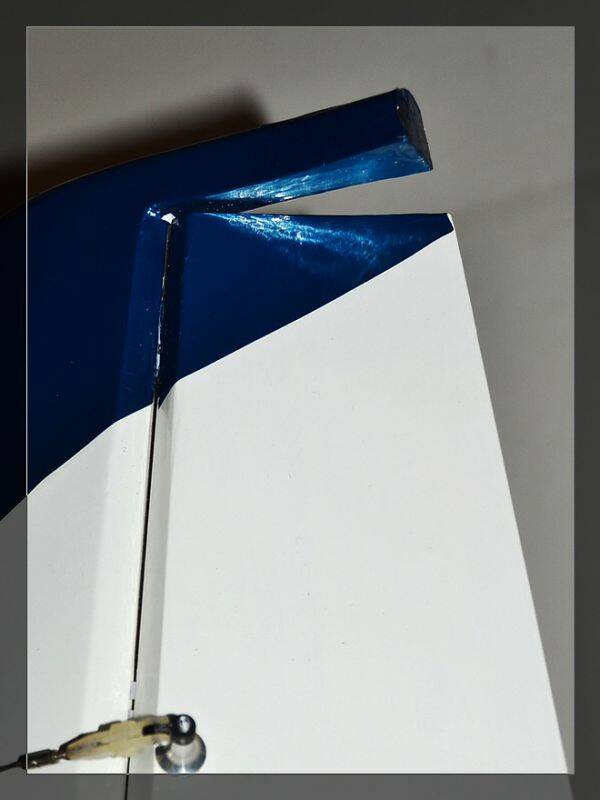

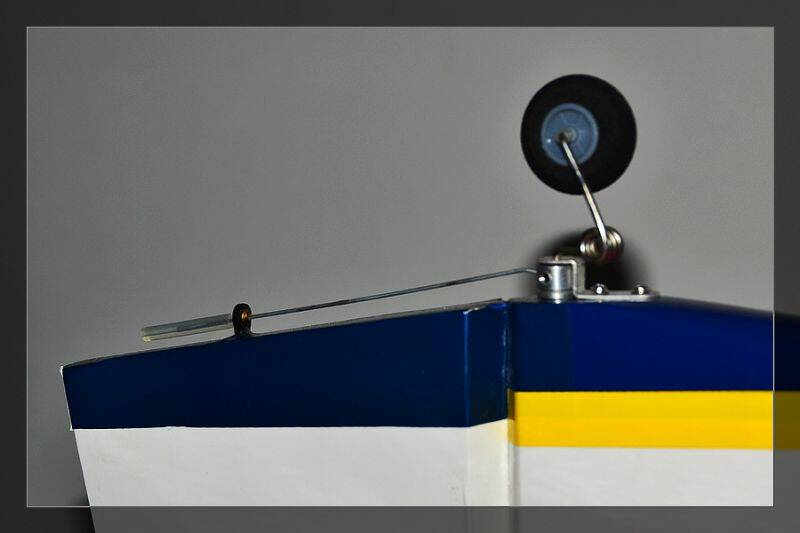

再看看rudder，習慣於使用球頭，另外套上小段硅膠管防止意外：



特意改造的方向舵喇叭口：



---------------------------

西崗原配的碳片他用，因此另外加工一片玻璃纖維片，作為快拆pipe架的加強，以及其他必要加強

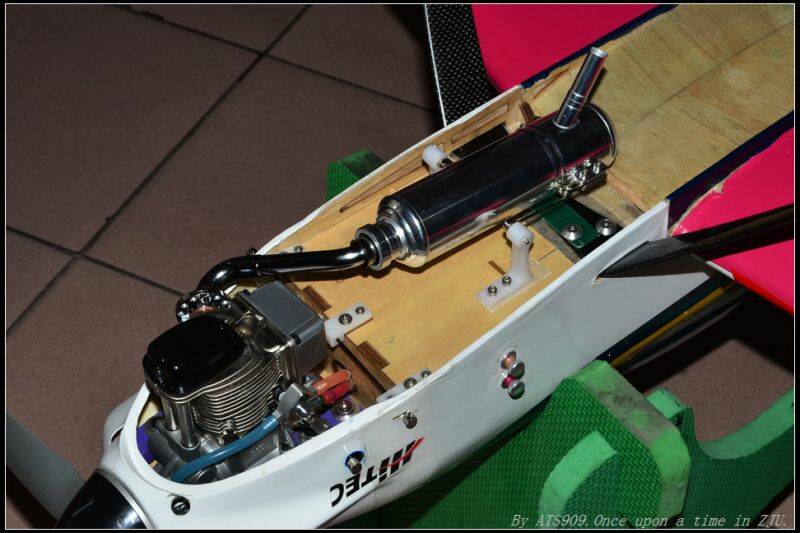

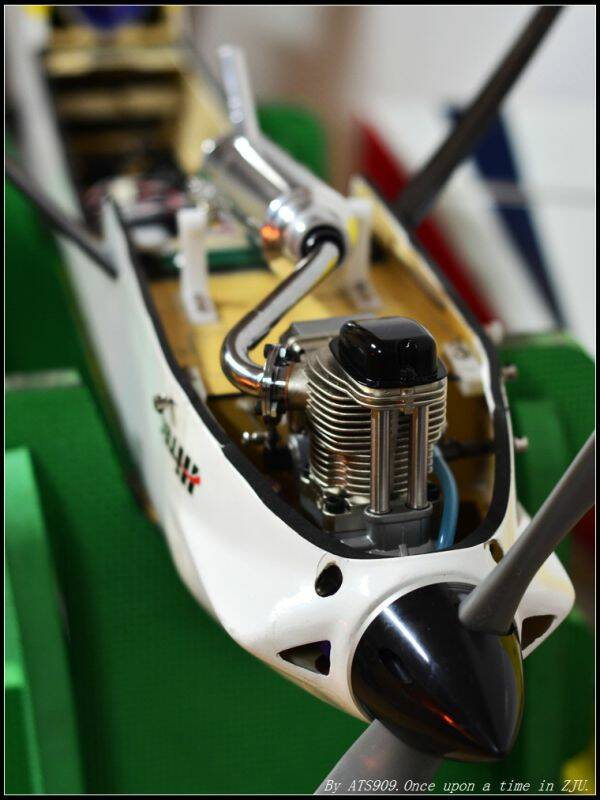

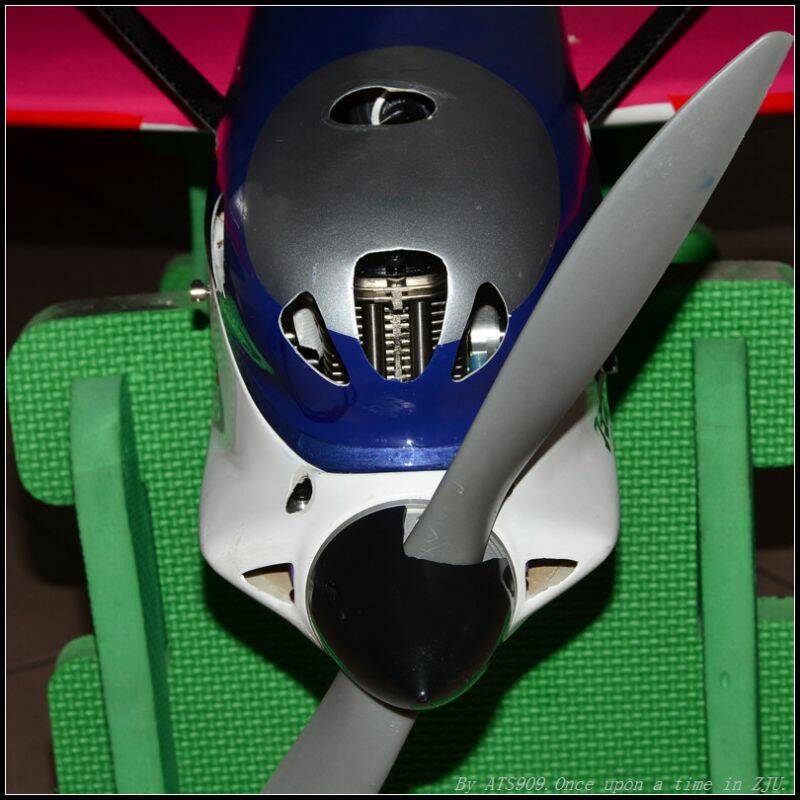

調整一下發動機，保留合適的間隙：



----------------------

我是死忠的油派，我喜歡山田，我喜歡小川，我喜歡“hatori，亮晶晶”





-----------------------

機腹罩上的開孔，這一張是進氣冷卻：



排氣：



Glow Plug，爲了重量，沒有安裝假火頭：




------------------------

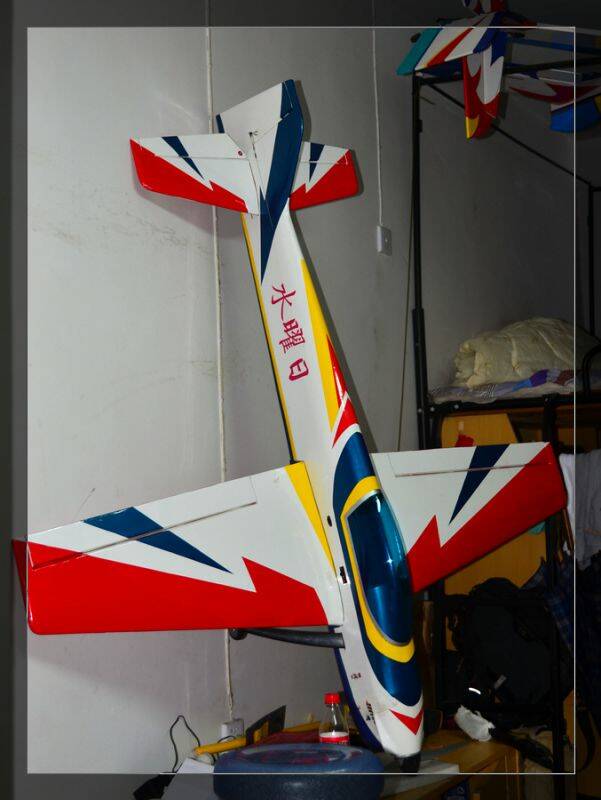

這是接近完工的樣子,場地不好，沒有裝卡夢鞋;




------------------------------
覺得塗裝還是稍顯單調，決定追加。
週三對我有特別的意義，因此，新機決定命名為“水曜日”，使用蒙皮完成貼字。

先于紙上打印出鏡像的字體：



使用複印紙描在蒙皮上



剪下蒙皮并貼在機身，完工。





----------------

配置如下：

S9252*4
S3003*1（throttle）
R6014FS
Futaba 4.8V 1500mAh電池

YS FZ-115S
APC 16*10

Weight w/o fuel：3770g

Transmitter：T14MZ

---------------------

當然對我來說，飛行還需要自行設計的T14MZ托盤（carbon tray）
約定俗稱的音譯應該是“卡夢”，不過我更喜歡稱呼為“卡賁錘”，似乎更響亮一點。





--------------------------------------

完。謝謝關注，歡迎賜教。

[ 本帖最後由 ats909 於 2011年12月8日 01:49 PM 編輯 ]

ching33ho1

裝的不錯喔.....
不知道您是否有裝......鼻環??
如果沒有鼻環.也可以自己DIY製作也行.....
它的下巴波纖很脆.插火星塞的洞.最好四周圍黏上塑膠管來防止撞裂喔.....








[ 本帖最後由 ching33ho1 於 2011年12月8日 02:51 PM 編輯 ]

lyc1638

樓主這帖可以提升一下油機的曝光率啊! YS-115 真亮啊!!

ats909

原帖由 ching33ho1 於 2011年12月8日 01:58 PM 發表
裝的不錯喔.....
不知道您是否有裝......鼻環??
如果沒有鼻環.也可以自己DIY製作也行.....
它的下巴波纖很脆.插火星塞的洞.最好四周圍黏上塑膠管來防止撞裂喔.....
62205 ...

謝謝您的建議。
點火位置的開孔，已經用硅膠管包裹了，不過沒有在圖片中出現。

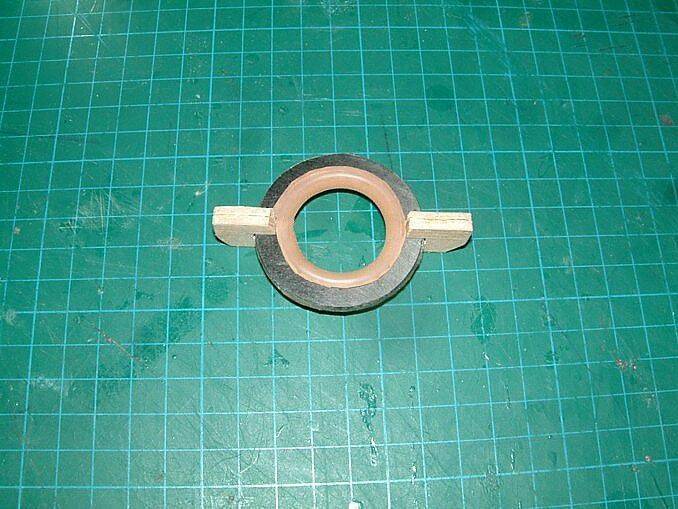

我感覺stock的減震發動機架太長，很難安裝鼻環，因此就暫時沒有安裝；以後可能考慮調整減震架的尺寸，安裝鼻環，限制發動機的震動；YS 110/115在低速下得震動，真的很凶。

---------------

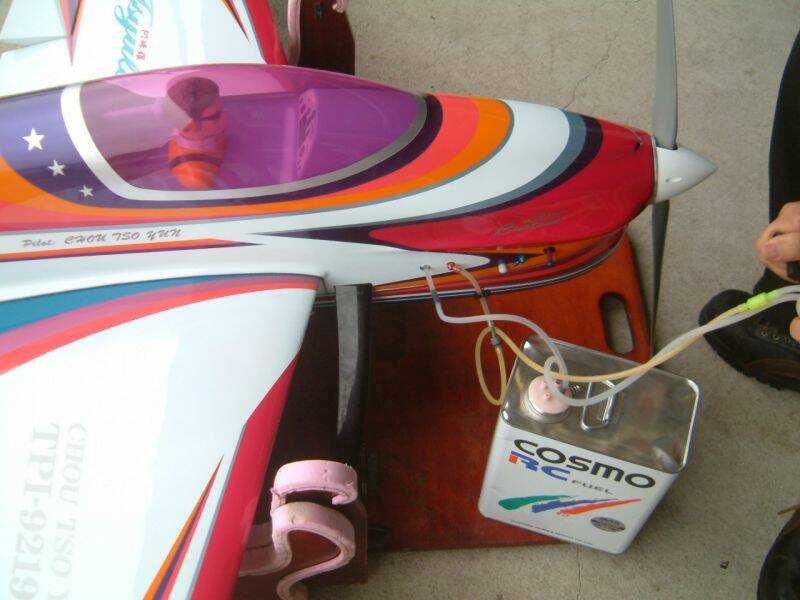

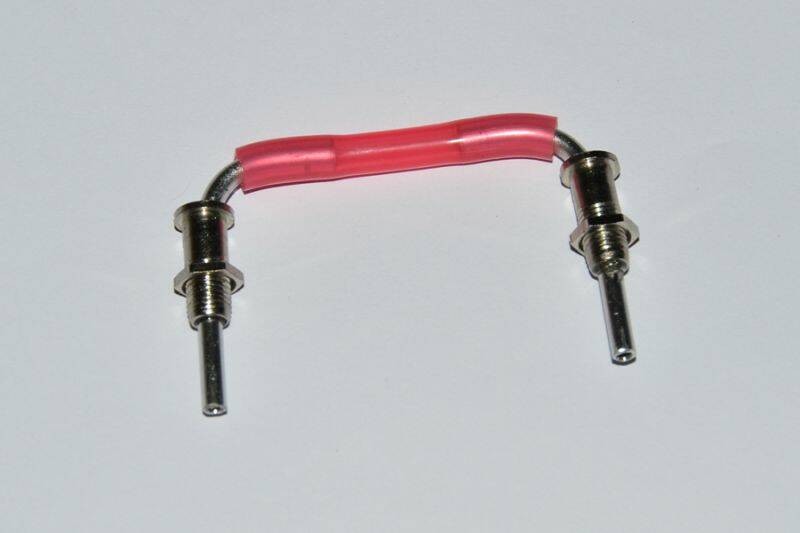

另外，關於油路，還是使用了雙三通+雙油堵的傳統方法，沒有使用加油器；不過，加油器我也自己做過一個哦：

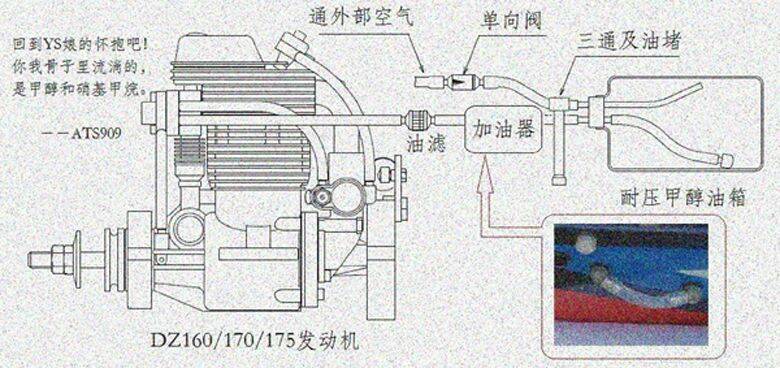

加油器的用法，好像是這個樣子的？

ching33ho1

原帖由 ats909 於 2011年12月8日 03:13 PM 發表

謝謝您的建議。
點火位置的開孔，已經用硅膠管包裹了，不過沒有在圖片中出現。
我感覺stock的減震發動機架太長，很難安裝鼻環，因此就暫時沒有安裝；以後可能考慮調整減震架的尺寸，安裝鼻環，限制發動機的震動；YS 110/115在低速下 ...

建議您想辦法.現在就把鼻環給它裝上去
不然引擎發動起來.引擎前方主軸頭
也就是機鼻罩子.它是會上.下.左.右晃動非常大
引擎主軸晃動這樣子大.應該不能飛把??
沒有多久.引擎木板架座就會震裂開來喔.......
