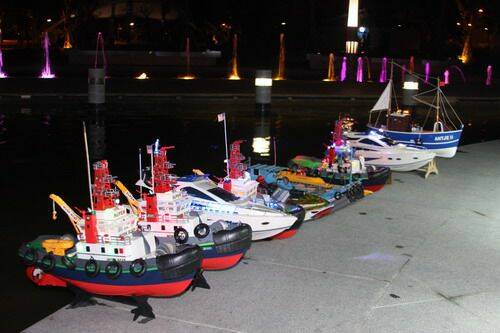

漂亮的夜航準備.............

東風

原帖由 老葉仔 於 2011年11月19日 12:58 PM 發表 東風兄  電裝諸元及照片麻煩貼出來分享  讓喜歡6059的船友聞香一下

呵呵...其時偶是參考公主號的電裝配置..........

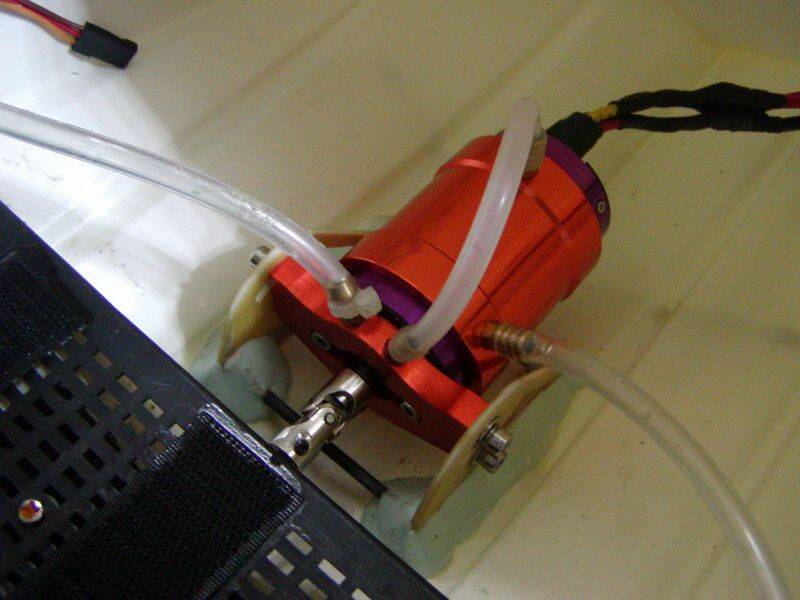

3660...1620KV...內轉+水冷套........ 水冷馬達座.............

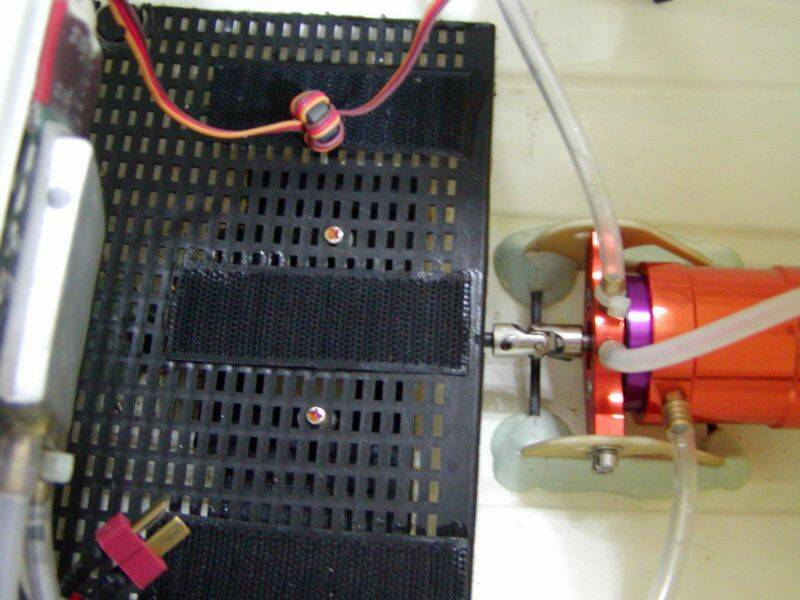

80A...水冷無刷電變............

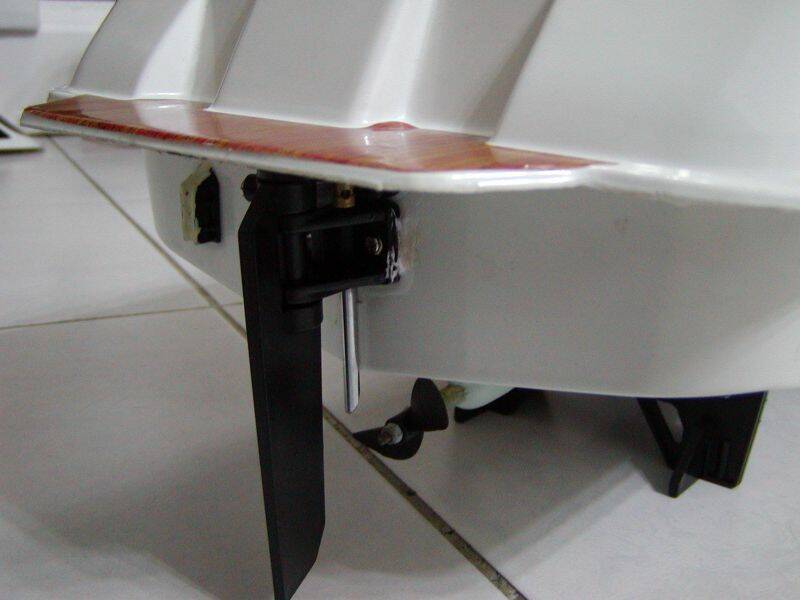

入水刮水器...用發射天線鋸一段DIY...........
水舵的固定座...有一個孔正好可以固定.............


電池用現有的11.1V...2200MA...兩顆並聯.........
油門曲線限制為MAX50%...75%...100%............
由三段式開關顆切換.............

燈光部分
再由另一顆11.1V...2200MA...供電兼壓重........



[ 本帖最後由 東風 於 2011年11月21日 06:54 AM 編輯 ]

老葉仔

原帖由 東風 於 2011年11月20日 11:18 PM 發表
呵呵...其時偶是參考公主號的電裝配置..........
3660...1620KV...內轉+水冷套........ 水冷馬達座.............
611799611803611800

80A...水冷無刷電變............611801

入水刮水器...用發射天線鋸一段DIY ...

東風兄 GOOD

inverter

夜航人愈多愈好玩....

台南善化幫~

東風

原帖由 ffradio530 於 2011年11月18日 10:19 PM 發表 東風大，水船一艘，如果有航行照會更讚喔!

來了...來了...寶健拍的...把他搬過來.................






6059 加裝照水燈...向後的兩排紅燈...跑起來好看又明顯..............








鬧脾氣的小公主終於聽話了...............




捕蝦船和凱薩琳號合照...超有FU的兩艘像真船 (一堆人當場中毒) ...........


這張捕蝦船拍的真好.............



大部分都停在水面拍...不是船不會走...是動態不好拍..........

東風

把小杜的漁王也搬過來................



甲板上LED燈光接線電路~!! 300歐姆電阻


探照燈改裝.超白光LED...兩趴


自行鑽洞走線


更換超亮綠光LED


左紅右綠


自行加裝.鎢絲燈泡8V !!


套上熱縮...漆成綠色


鎢絲燈.整體看起來還OK!!


可調角度










點燈


昏暗的黃燈























黃色LED燈條


















黑夜中..的漁王號





















...呵呵...舞告水啦..........

badcat

原帖由 東風 於 2011年11月20日 11:18 PM 發表
呵呵...其時偶是參考公主號的電裝配置..........
3660...1620KV...內轉+水冷套........ 水冷馬達座.............
611799611803611800

80A...水冷無刷電變............611801

入水刮水器...用發射天線鋸一段DIY ...

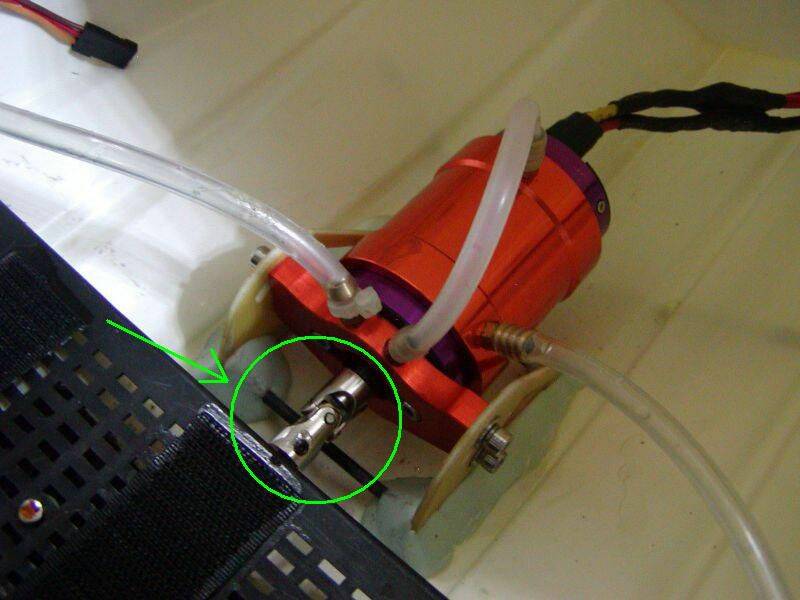

抱歉借用張東風兄的照片並請教各問題
請問圖中您馬達與船軸的聯結器是哪買的呢?
這形式的我找很多地方都沒有,還麻煩告知一下了..謝謝
大家的船都弄得很漂亮喔
