R620-水泥攪拌車(32樓新增 DIY過程)

波叔

當然,因為R620是 6*2傳動的方式,其車身不夠長,除非像國外玩家用
8*2加長車身或是變形金剛的國王號,其車頭較長才能適用以下改法,
直接用伺服機驅動滾筒,這是非常好改裝的方法
哎,我的相機該換了,拍起來實在是偏暗



[ 本帖最後由 波叔 於 2011年11月7日 10:12 AM 編輯 ]

波叔

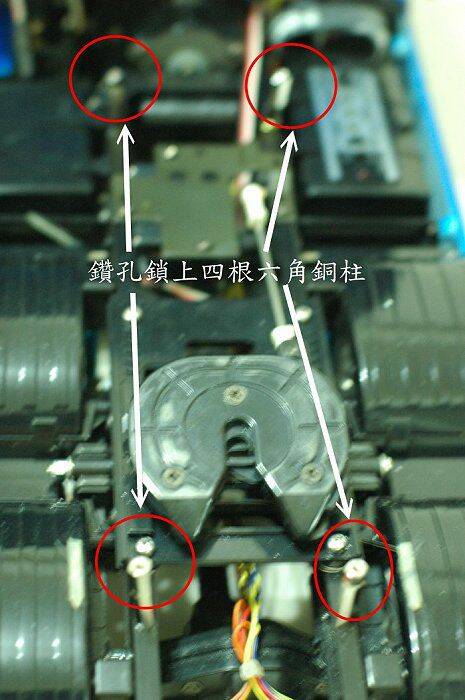

原本打算放棄之餘,後來靈光一動,為何不利用原本BRUDER 設定用手轉動的部位做驅動改裝,以下是改裝過程

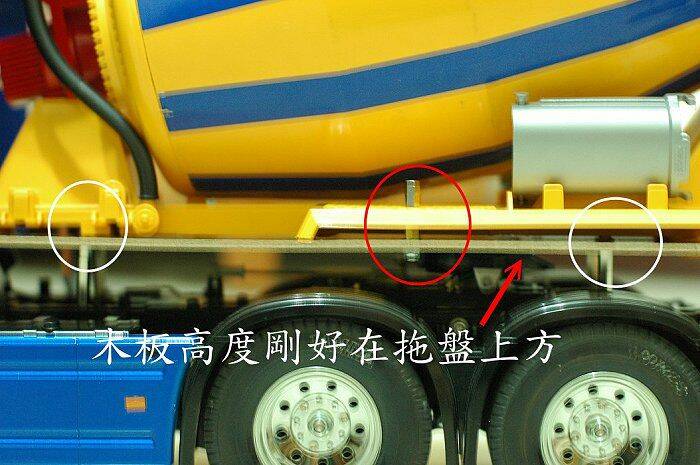

去文具店買一片15元的A4木板,便宜又好用,好鑽,好切,又不怕像鋁板一樣太重怕壓壞大樑

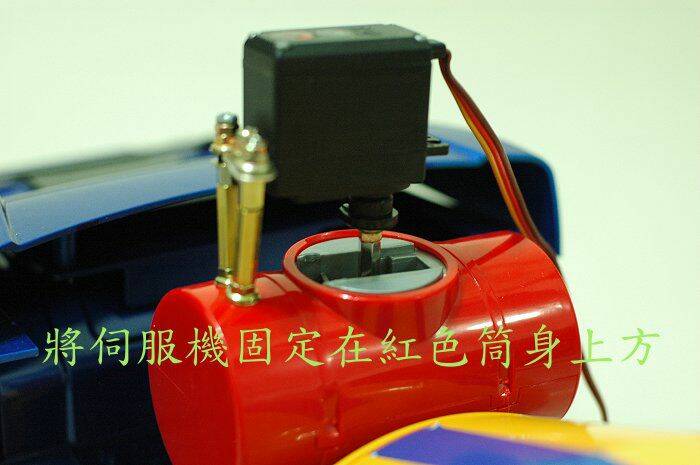

關鍵在此


[ 本帖最後由 波叔 於 2011年11月7日 01:57 PM 編輯 ]

波叔

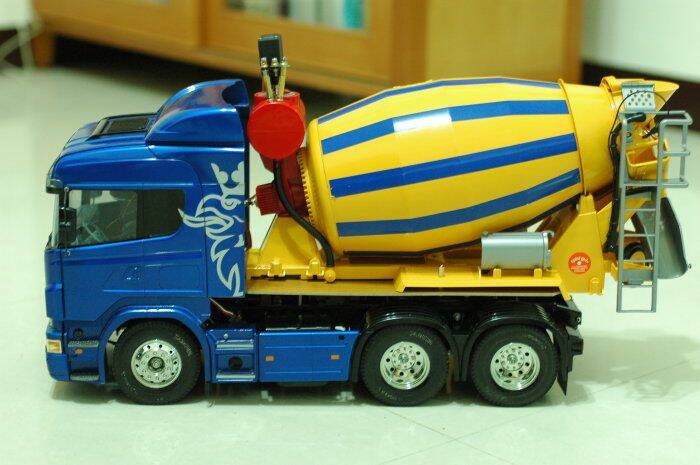

雖然有點難看,而且唯一的缺點是只能轉一邊,可能是驅動的扭力要非常大,當轉另一邊時會將原本鎖在伺服機的螺絲旋鬆,不過克服最難的轉動問題,實在是太高興,趕快請老婆大人一同分享

波叔

這是國外玩家另一種改法,伺服機位置藏的真好,給大家參考

x3033394

原帖由 波叔 於 2011年10月31日 08:26 AM 發表
這也是請別人幫我處理的,不過原則上是將伺服機齒輪蓋打開,將限制齒輪轉動角度的一顆金屬突起物去除,然後打開後蓋將控制正逆轉控制器調到不再轉動,此即為中立點,然後再將此正逆轉控制器上的那根旋轉軸外的小小固定座 ...

等待您的改裝PO圖分享，謝謝

波叔

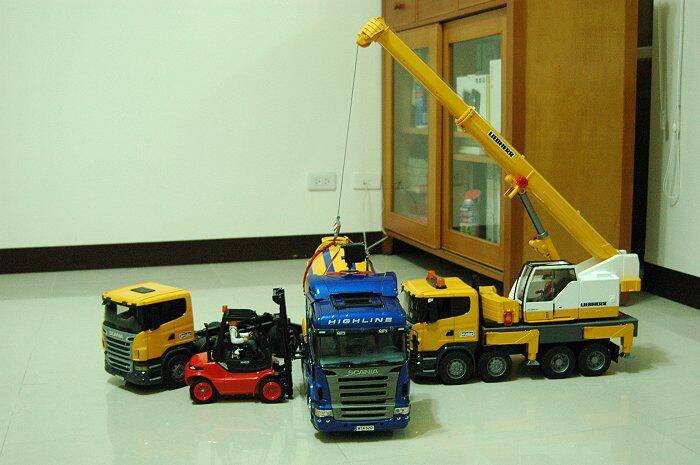

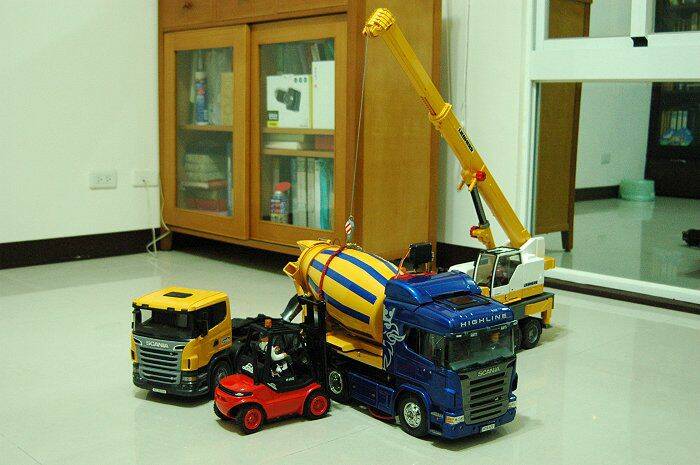

最後,要安裝水泥攪拌車需要出動吊車及堆高機來幫忙


舉行上樑儀式


[ 本帖最後由 波叔 於 2011年11月8日 02:12 PM 編輯 ]
