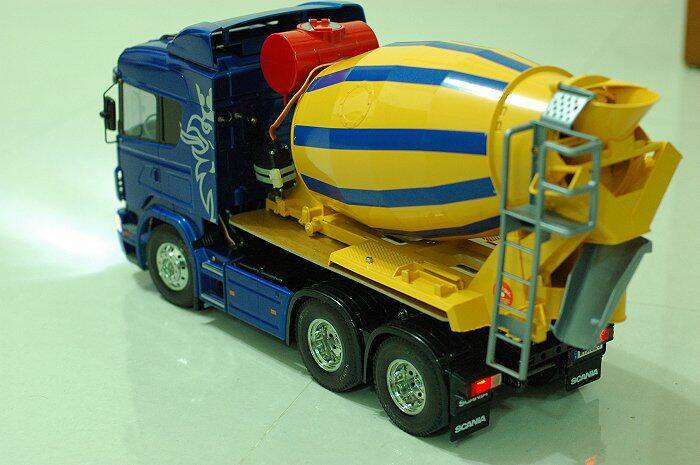

R620-水泥攪拌車(32樓新增 DIY過程)

波叔

這也是請別人幫我處理的,不過原則上是將伺服機齒輪蓋打開,將限制齒輪轉動角度的一顆金屬突起物去除,然後打開後蓋將控制正逆轉控制器調到不再轉動,此即為中立點,然後再將此正逆轉控制器上的那根旋轉軸外的小小固定座用老虎鉗予以夾緊,讓正逆轉控制器上的那根旋轉軸無法轉動來達到固定中立點的功能...此例用圖解說比較方便,改天再po文分享...

relliklin

若是不想改~有現成的伺服機(廣X~帆船\絞盤用~10T)10轉的!應該夠用了!

波叔

感謝 提供 廣X S125 絞盤式伺服機~ 我再研究一下如何拉動旋轉滾筒

想飛的歐吉桑

家裡要是有不用或壞掉以前的舊式卡帶音響
拆開裡面會有很多寶可以利用
包刮...馬達,驅動皮帶,大小圓盤輪...

stratus810

原帖由 想飛的歐吉桑 於 2011/11/1 21:05 發表
家裡要是有不用或壞掉以前的舊式卡帶音響
拆開裡面會有很多寶可以利用
包刮...馬達,驅動皮帶,大小圓盤輪...

這點子很讚唷 感謝分享

波叔

經過幾天的測試,由於滾筒放置固定架上之後,其轉動需要蠻大的扭力才轉得動,經試用皮帶,滑輪,鏈條方式,發現不是很理想,原本想用小齒輪帶動大齒輪的方式,但因滾筒前方空間有限,若安裝此馬達固定座有其不方便的地方,也就此放棄
