HL Tiger 1扭力桿,大改造

av_inn

就是都有你們這些放毒的人~~害我們不得不去碰........真慘!!

  扭桿 or 路輪的相對位置~~有差這麼多嗎???為什麼左邊的路輪 &搖臂座會跟右邊差到1.5個路輪位??

rotus

搖臂長度並不是等於軸與軸之間的距離(還要扣掉路輪軸直徑,兩輪間隙),安啦!這尺寸包含搖臂的長度.搖臂的孔位,路輪(HL的路輪)輪軸的直徑,路輪與路輪之間的間隙我都算好了才敢開孔,現在剩下齒輪組的安裝和誘導輪安裝的方式還要考慮螺絲下孔的位置,否則到時安裝有孔但鎖不到螺絲就糗囉

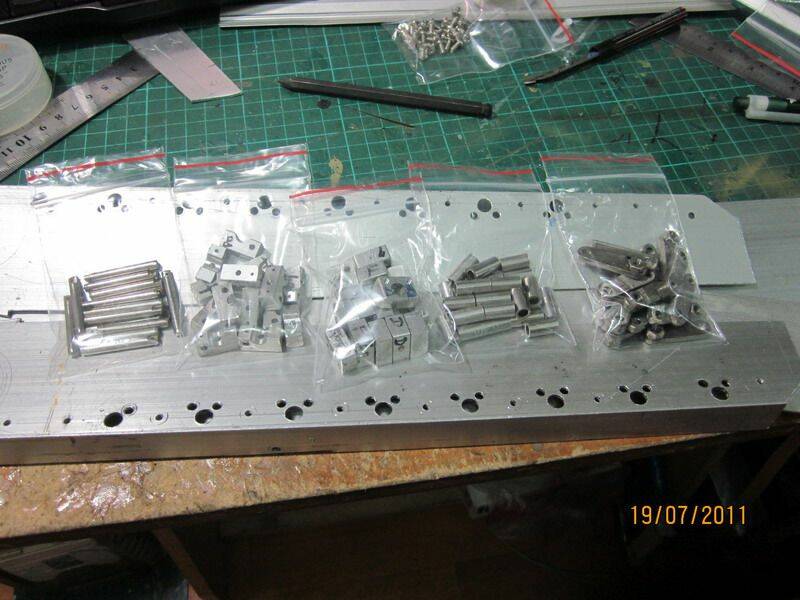

扭桿零件差不多囉!包起來,先搞定底盤

.

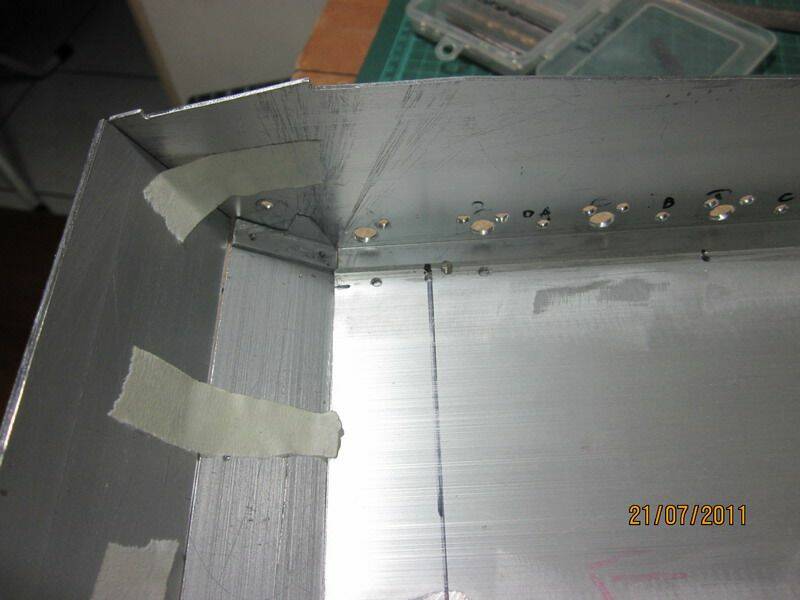

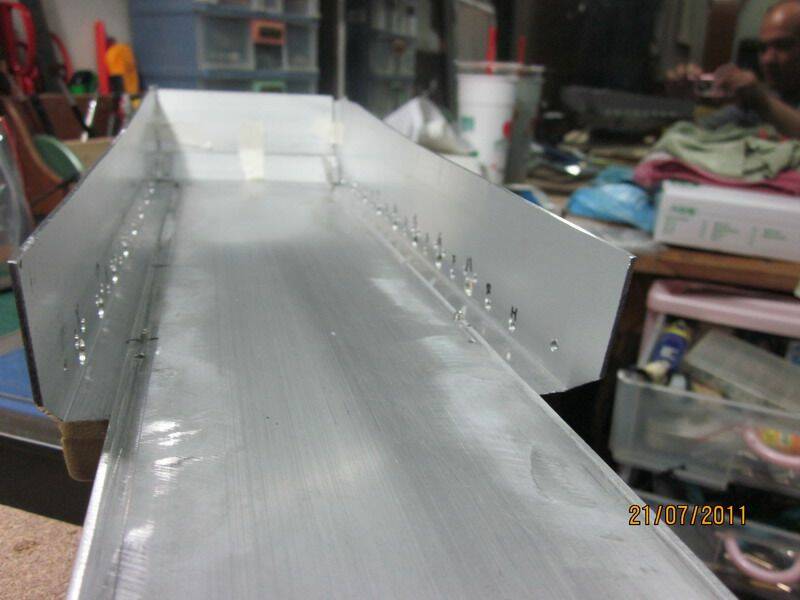

開孔前已有計算孔位囉!(for HL Tiger路輪)

.

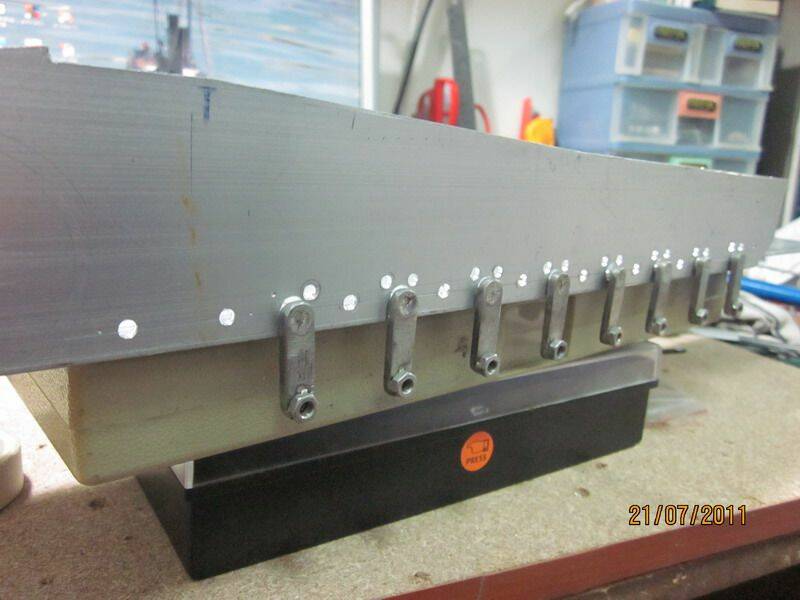

上(車的右邊)搖臂為順向,下(車的左邊)搖臂為逆向,用鉛筆大略劃一下路輪左右對稱的位置


[ 本帖最後由 rotus 於 2011年7月20日 02:58 AM 編輯 ]

av_inn

對厚~~我忘記搖臂是一前一後擺放的.........失禮失禮........哈哈....


  話說..........圖3............還真的是檢驗合格~~品質保證~~rotus出品~~觀眾有信心.......

  若有量產......我再去搞車身~~再組一台扭桿虎1........哈

rotus

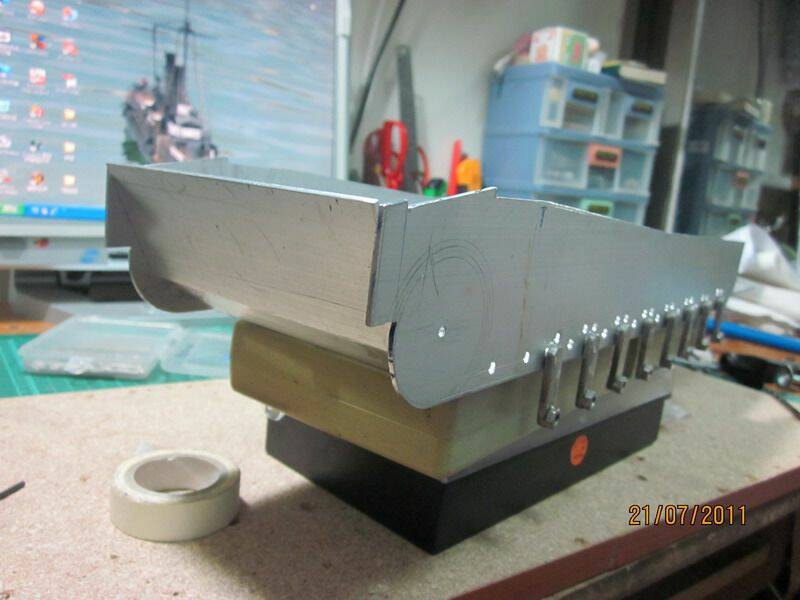

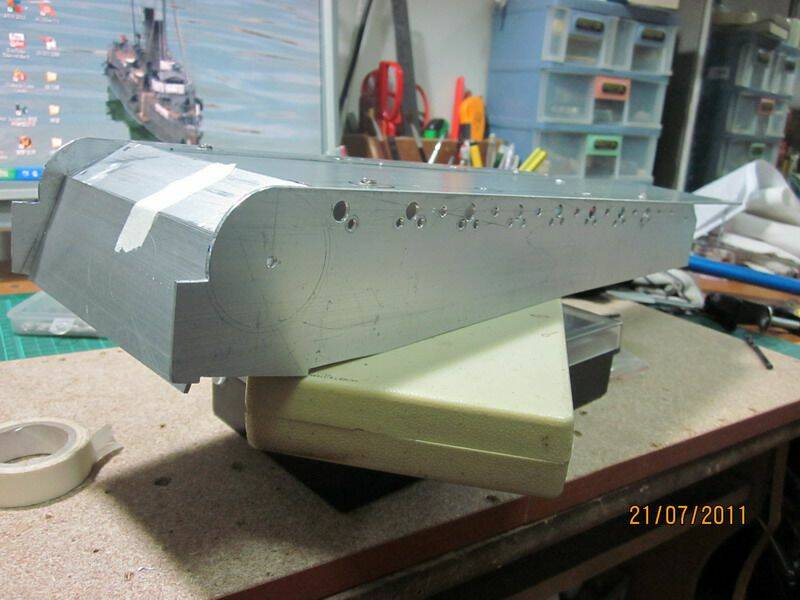

工作開始要忙囉,接下來會較沒空,先將車殼前段假組合,形狀大略出來了,感動~~~~~~手好酸痛

煙島阿賞

真是太專業了

cola_waru-511

這程度...
我覺得相當驚訝!
真是名副其實的坦克改造達人!
