箱子部份,那幾位大大己經在設計了...
關於電路部份,新的作法參考:(選擇性)
隔離:

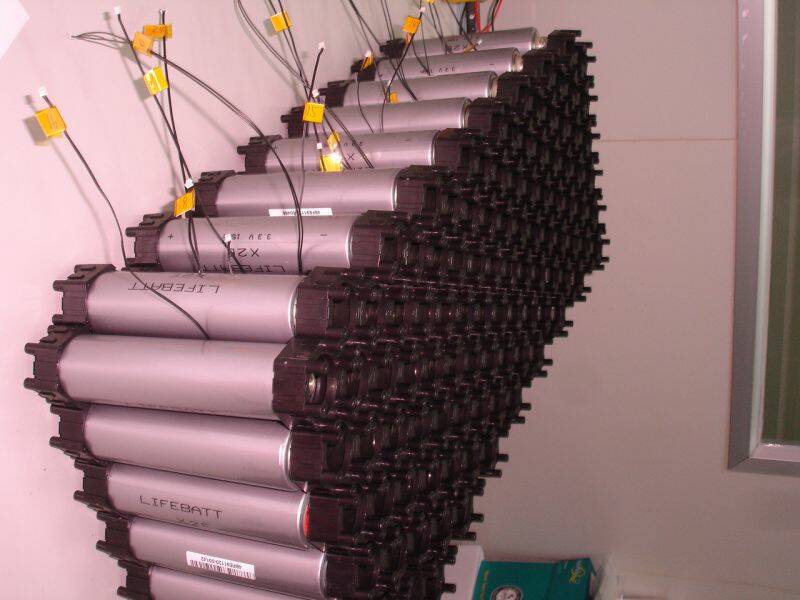

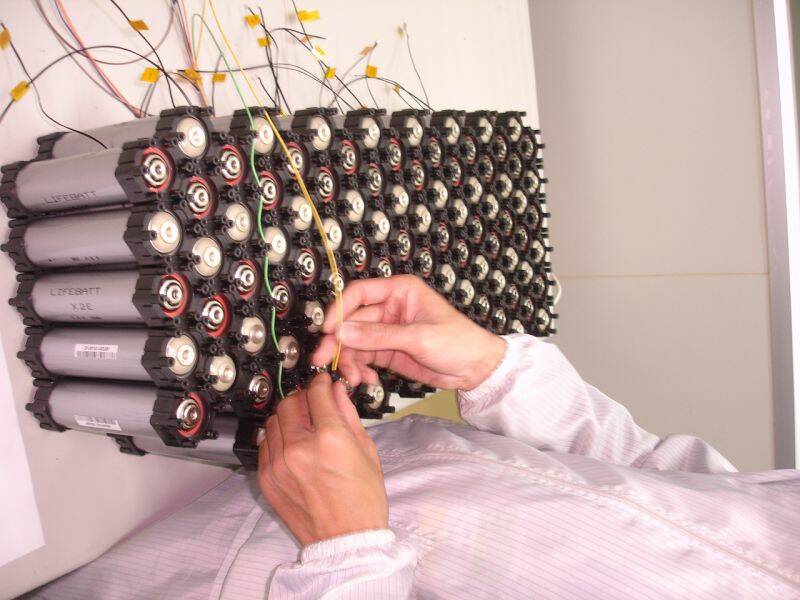

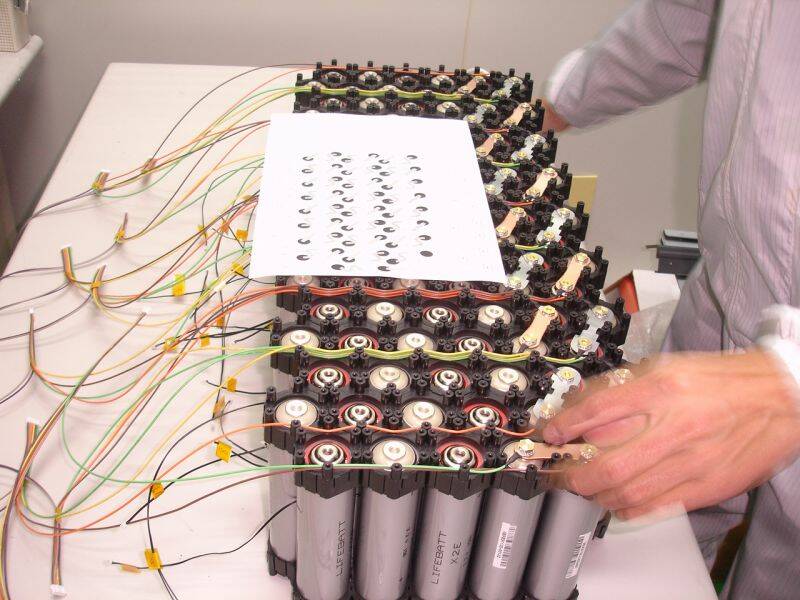

焊片重新設計,每片電芯都串一個自復保險絲,一個7S的電池有8個保險絲,由於電芯最大1C放電,所以電源用8A,分壓用1~2A即可.

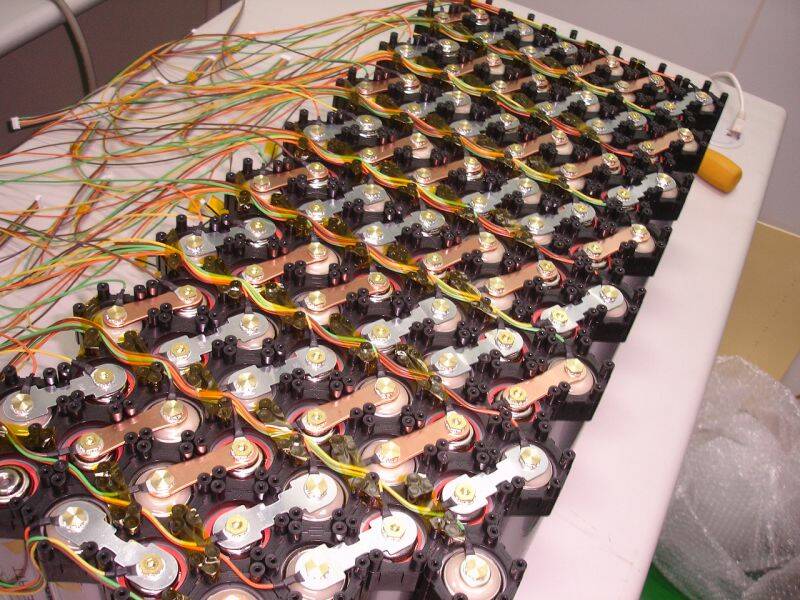

只要過流/過溫/短路就會自動在電極處斷開與外部隔離.焊片上面己事先焊好1公1母的8S JST頭,分壓線採短跳線一進一出,這樣只會有2個分壓頭進分壓板(一頭一尾),正負電源線仍然一對一進分壓板,這樣線可減到最少.
焊片也容易設計,只是多了自復保險絲及JST頭,製做容易價格也便宜.
監測電路:

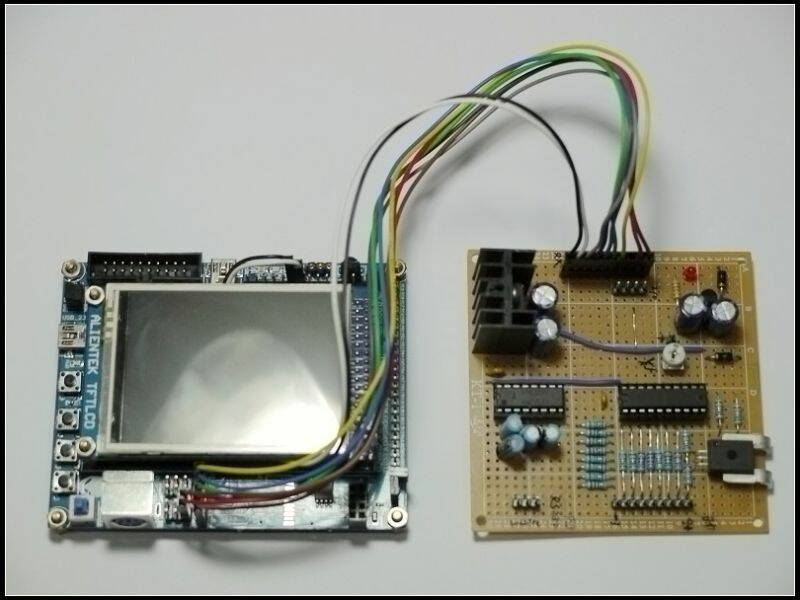

電路己完成,韌體也快寫好了,圖右邊的電路將移到分壓板上,此板由充電站24V供應電源,負責:
1.偵測每個CELL的電壓
2.偵測0~100A的輸出電流
3.偵測溫度(2個感溫探頭)
4.告警輸出,正在找24V的喇叭,聲音要比汽車防盜器大聲,體積要儘可能小.
可外掛告警自動撥號,可設定3組手機或家用電話號碼.
監測主機(怎麼固定在箱上我還沒想到,可能用銅柱鎖在上板,只露出LCD,其餘白鐵面板包覆):
圖左邊是監測主機,彩色觸控LCD只要3分鐘沒按,會自動進入休眠狀態,電路每3秒偵測一次(平時1秒100次),理論上充電站至少可維持1年供電.
除監測外,LCD會顯示功率計的所有資料及曲線變化,如果插上PL8(只需3針的JR延長線)就會變成

此時仍然在監測狀態,LCD變為觸摸切換畫面. |
|
