就是這個光(冷光DIY)

呆尼

原帖由 k07168 於 2011年4月22日 01:23 PM 發表

哇！好強的大大，可否跟大伙分享如何改裝的圖照？

飛行薄餅友站上面有更詳細的解說  我提供自己的經驗供作參考
我的是小九

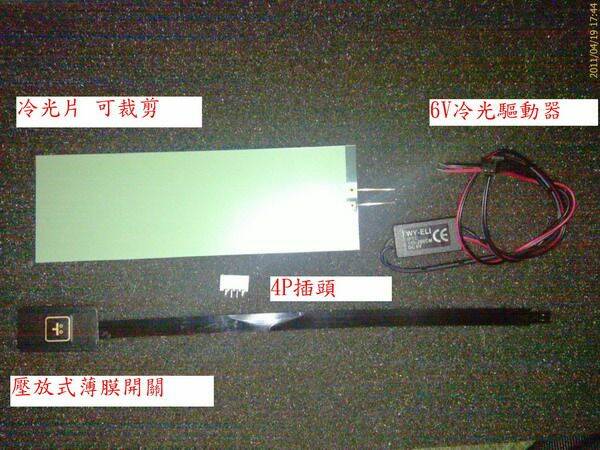

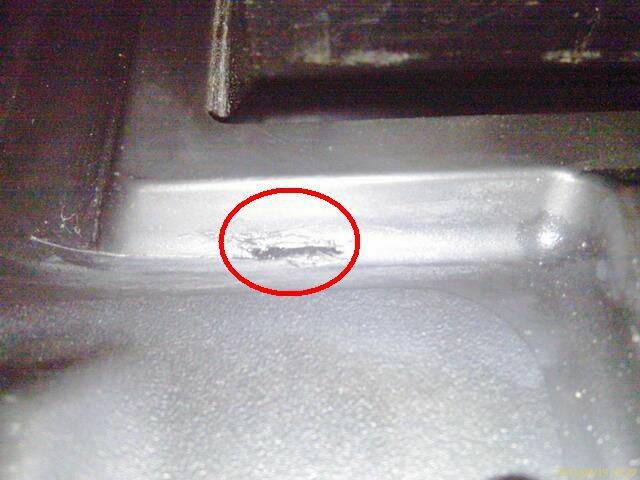

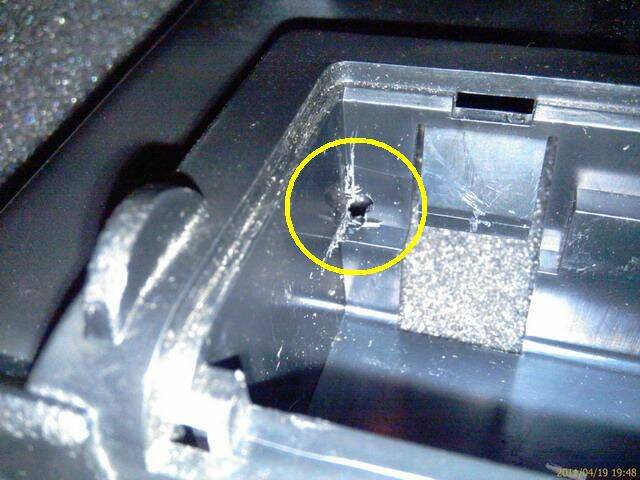

外殼割一小孔 供薄膜開關出線


薄膜開關


驅動器出線孔

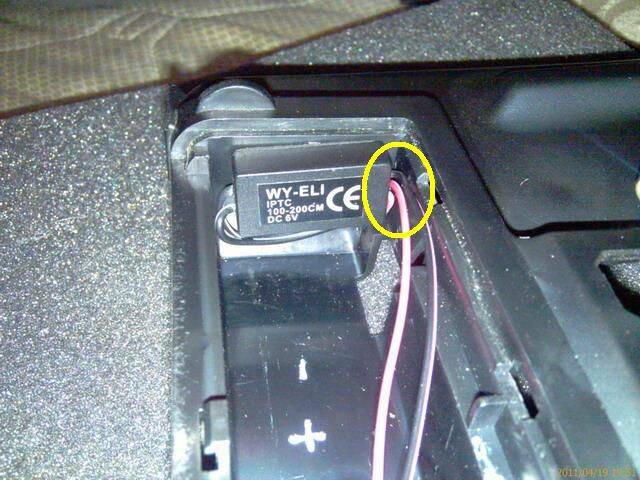

驅動器固定方式


配線用 背書膠強力固定  綠箭頭為防水膠


小心拆除PC版

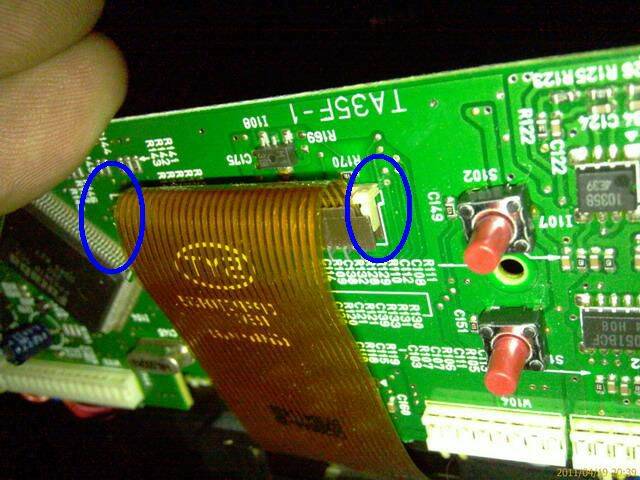

注意排線不要硬扯 藍色圈圈處 用小一字挑開

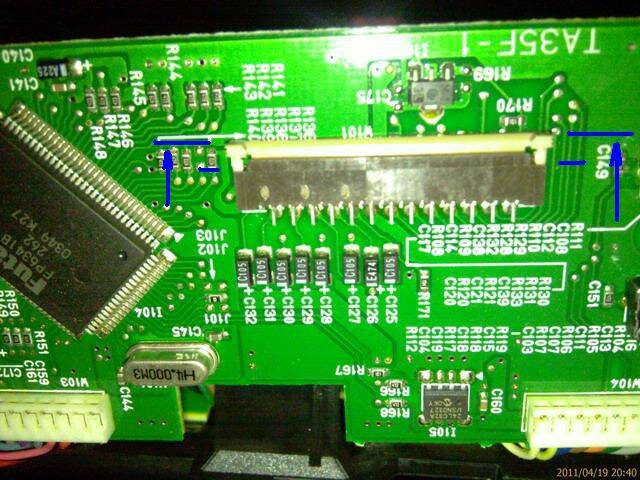

往箭頭處挑開

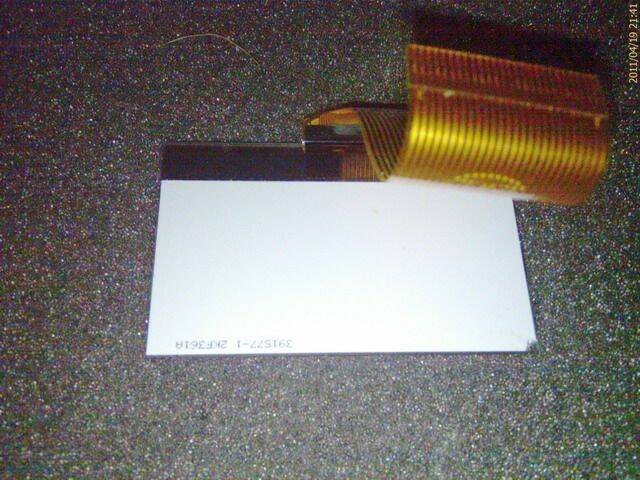

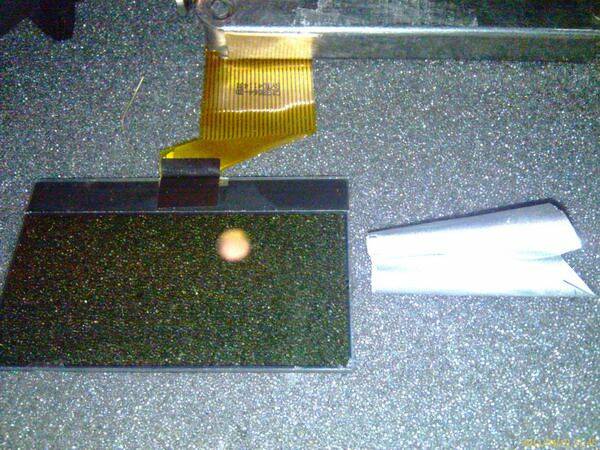

液晶面板取下後小心撕開反光貼紙

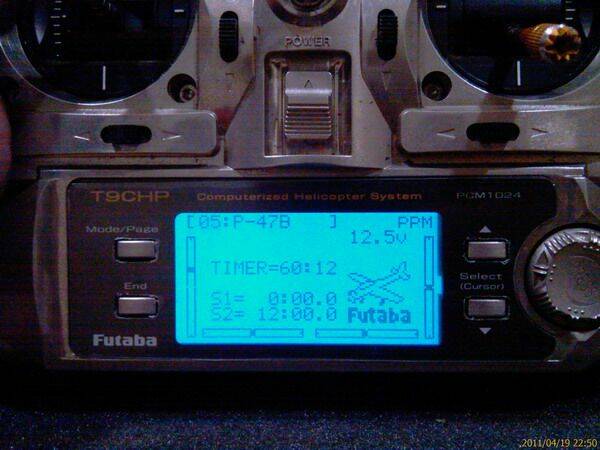

完成圖

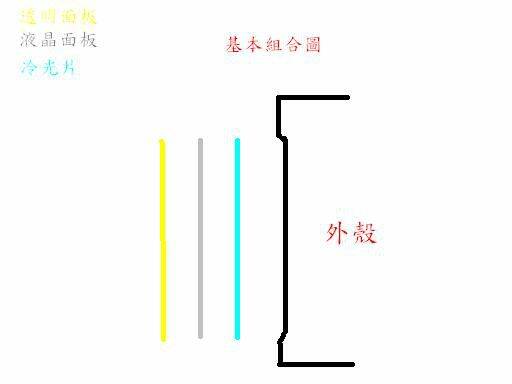

組合示意圖


基本線路圖


[ 本帖最後由 呆尼 於 2011年4月24日 09:12 AM 編輯 ]

fox66

幫補充冷光片裁剪後.
只有二個接點內能用.
剪下的就不能用.

k07168

感恩大大圖文並茂的分享！

[ 本帖最後由 k07168 於 2011年4月26日 10:57 AM 編輯 ]
