原帖由 luciengou 於 2011年4月7日 03:31 PM 發表
是舒密特觸發電路吧........

先不論成不成，複雜度就會令人裹足不前了。

給你看我自己做的第五動電路。

10x20mm 重量可能不到2g。零件好像只有5~6顆。

http://www.rctw.net/data/attachment/forum/month_1103/20110321_79020 ...

請問這是不是所謂的電子開關??
是不是只有on跟off
可以做到on/off/on(revers)嗎???

luciengou

原帖由 epg800 於 2011年4月11日 07:35 PM 發表


請問這是不是所謂的電子開關??
是不是只有on跟off
可以做到on/off/on(revers)嗎???

不完全是，我那個是接地是控制點，高阻抗和0.2V，兩個動作。

最乾淨的開關，最好是用繼電器作，這樣的話，完全和控制電路隔離。

只是成本、體積和複雜度又增加了。

你說的on/off/on(revers)，是什麼意思？

開關只會，短路、開路，Reverse是指？

epg800

原帖由 luciengou 於 2011年4月12日 08:37 AM 發表


不完全是，我那個是接地是控制點，高阻抗和0.2V，兩個動作。

最乾淨的開關，最好是用繼電器作，這樣的話，完全和控制電路隔離。

只是成本、體積和複雜度又增加了。

你說的on/off/on(revers)，是什麼意思？

開關只會，短路、開路，R ...

REVERS就是反轉
讓電源正逆轉

luciengou

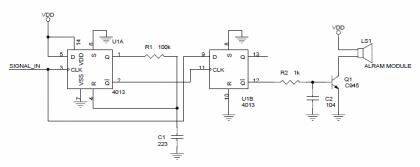

我是用這個電路作的。

最後的4013輸出，有正反向各一支腳，其中電路上已經接Pin12，再到驅動電路
如果要作成可以正反電壓輸出， Pin13，再接一組和Pin12一樣的驅動電路就可以了。

因為本來Pin12 Pin13的動作，就是一樣的，只是表現出來的電壓相反。

你這麼一說，倒是讓我想起來，正反電壓的作法，可以用來正接紅色LED，反接綠色LED。
開關ON，亮紅色，關OFF亮綠色。
或是作成，On/Off，啟動兩個不同的電路。

多多龍

只做ON跟OFF的動作很簡單用一個伺服器就可以改了

luciengou

原帖由 多多龍 於 2011年4月14日 08:39 AM 發表
只做ON跟OFF的動作很簡單用一個伺服器就可以改了

沒錯，這是我以前改的：

可以看得出來，我用的這個9G伺服的電路板，尺寸大約小於10x10mm。
