HARBOR MODELS的INVADER大馬力牽引拖船

pfg-1103

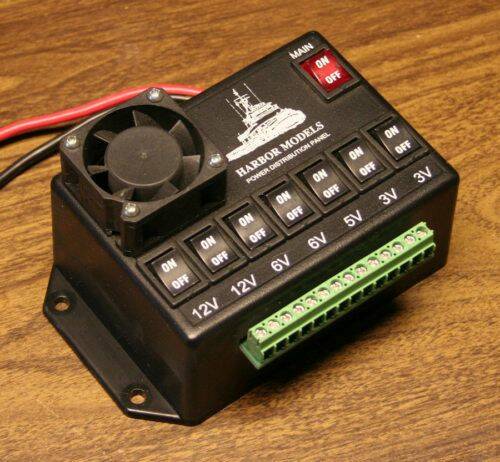

POWER DISTRIBUTION PANEL(配電屏)

R/C船用的供電配備 大概的把它的功能簡略說明一下...

它是用在簡化R/C船上 雜亂的電子電路而設計 方便安裝 和 更換你的自製供電方法 減少中央控制面板 使用 多個電池組 供電方式 船上電子電機配件使用不同電壓 為保護您的電子配件，內置斷路器。這規格化的電路佈線連接方式，方便地 全船需要的各種供電 從12伏主電池輸入供應電源，提供兩個12伏電路輸出 兩個 6伏電路。一個4.8伏的BEC接收器電源和 兩個 3伏電路的獨立控制 每個電路都是由單獨開關控制 6伏4.7伏和3伏各有電路保護，過熱過載自動斷路復位器 電流可運行允許多個燈光及電機配件使用，它用風扇冷卻工作溫度

pfg-1103

兩組電變吃的電壓不同 一般是很常見的配法
像我玩像真船主動力用12V電源 補助(側移)動力用6V電源
這兩個電變同插在一個接收器上但是其中一組電變(白紅黑)  紅色線(正極)退下不要插
(負極)黑色線可以共用 也可不插 記得 紅色線(正極) 不可以共插用 不然它就發煙給你看囉

7871497

感謝周董
不吝惜的教導基本電子學
這樣不但可以防止電子設備損壞 也可以減少荷包開支

asdf1123

還有這東西，真是科技始終來自人性。
感謝大大分享.....長知識

jordan

ㄚ郎,
基本上電變的紅線都是 5V,不管電變的輸入電壓是7.4v或11.1v因為任何一顆電變其內部都會經過BEC的7805穩壓為5v給接收機內部的晶片(IC)及電變本身內部 IC所使用,所以插到接收機上理論上是沒問題,不一定要抽出紅線,也就是白,紅,黑線不要動不管它照插在接收機上,但要非常注意黑色的接地common線要接在一起,否則會因11.1v及7.4v電位差造成燒毀冒煙情形,兩顆電池的負端(黑線)一定要接一起,否則會有嚴重干擾及電位差問題.

[ 本帖最後由 jordan 於 2011年1月24日 11:15 PM 編輯 ]

jordan

ㄚ郎,忘了一件事.....................你那活塞推動用的2顆馬達太小,若用11.1v可能會燒掉,要注意 ㄡ
