造船計畫~

asdf1123

原帖由 NKMS032 於 2010年10月14日 07:25 PM 發表 我已發送  全部檔案有點大22MB裡面有很多圖檔資訊感謝asdf1123大大

抱歉，檔案大於9mb，通常收不到，建議用RAR分割，再分次寄，謝謝！

NKMS032

原帖由 dsn1109 於 2010年10月14日 08:50 PM 發表


ㄍㄍ....我有稍稍瞄了一下......坦白講 太複雜了......
那個是結構設計圖耶...你還是要修繪一下你要的比例耶
那個圖.........基本上....龍骨...外表.....結構....都用的到....其他的.....太細了啦.... ...

我習慣看這種
因為他有每層的段面結構
做骨架也會比較準確
不然還要看圖抓尺寸我怕我會抓不準
所以我都那個PDF擋先列印A4大小
在進行放大
放大到全長136超辛苦>"<
船長要放大  肋骨也要放大~
就先預計1/200的尺寸來抓列印出來的尺寸

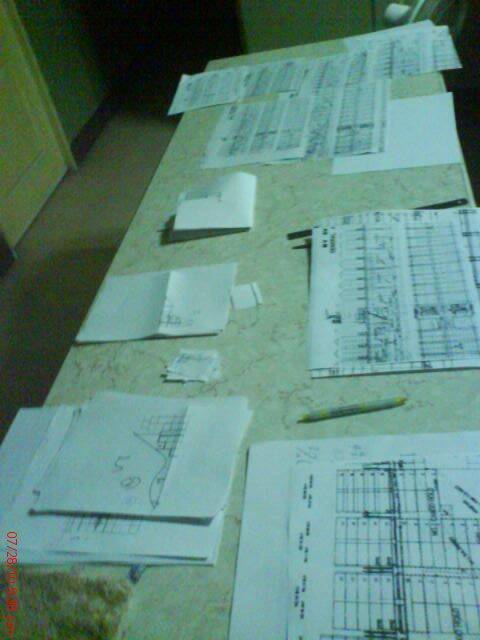

我大約印了超過60張廢紙才印好我現在手頭這份龍骨跟肋骨圖檔
只為了我想要的尺寸~
但還是有很大的誤差~來做改善~

asdf1123

原帖由 NKMS032 於 2010年10月14日 09:20 PM 發表 我習慣看這種因為他有每層的段面結構做骨架也會比較準確不然還要看圖抓尺寸我怕我會抓不準所以我都那個PDF擋先列印A4大小在進行放大放大到全長136超辛苦>"<船長要放大  肋骨也要放大~就先預計1/200的尺寸來 ...

那就等等給我檔案吧，明天剛好可以印，中午就可以寄出

dsn1109

原帖由 NKMS032 於 2010年10月14日 09:20 PM 發表

我習慣看這種
因為他有每層的段面結構
做骨架也會比較準確
不然還要看圖抓尺寸我怕我會抓不準
所以我都那個PDF擋先列印A4大小
在進行放大
放大到全長136超辛苦>"<
船長要放大  肋骨也要放大~
就先預計1/200的尺寸來 ...

呵......是真的很辛苦.......阿我記得你不是會cad.....怎不用cad畫比較快???電子檔都還可以留底日後自己再修改...阿也可以計算排水量......雖然剛開始很麻煩...可速資料隨時都可以修正耶最簡單就是1/100,1/200,1/300比例隨我在電腦裡調整

至於精準度......我知道那種圖會有誤差....圖越小誤差越大,所以我規劃圖面的時候是以公厘計算後面追加兩個小數點,兩張A3 2D平面圖,2張A3 3D圖,加十幾張龍骨圖偶的船殼底雛型都出來啦,總長不變再依真實照片調整小細部....快兩米的船總誤差也不超過0.5公分...呵呵.....(我是還可以接受啦)差0.5公分...船下水開離5米就看不出來了

NKMS032

原帖由 dsn1109 於 2010年10月14日 09:35 PM 發表


呵......是真的很辛苦.......阿我記得你不是會cad.....怎不用cad畫比較快???電子檔都還可以留底日後自己再修改...阿也可以計算排水量......雖然剛開始很麻煩...可速資料隨時都可以修正耶最簡單就是1/100,1/200,1/3 ...

我是會CAD
但我只略懂還沒有大大那麼厲害
而且我的2009在家裡的舊電腦
我現在在高雄用新電腦>"<

asdf1123

阿福阿，檔太花了，我不是專業看沒拉Orz，直接給我您需要印的就好了。
