PowerLab8 大功率1000W充電器

motov690

請問要iCharger充電器也能使用,分壓線要如何跳接?謝謝

kris000

原帖由 motov690 於 2011-4-4 12:20 發表
請問要iCharger充電器也能使用,分壓線要如何跳接?謝謝

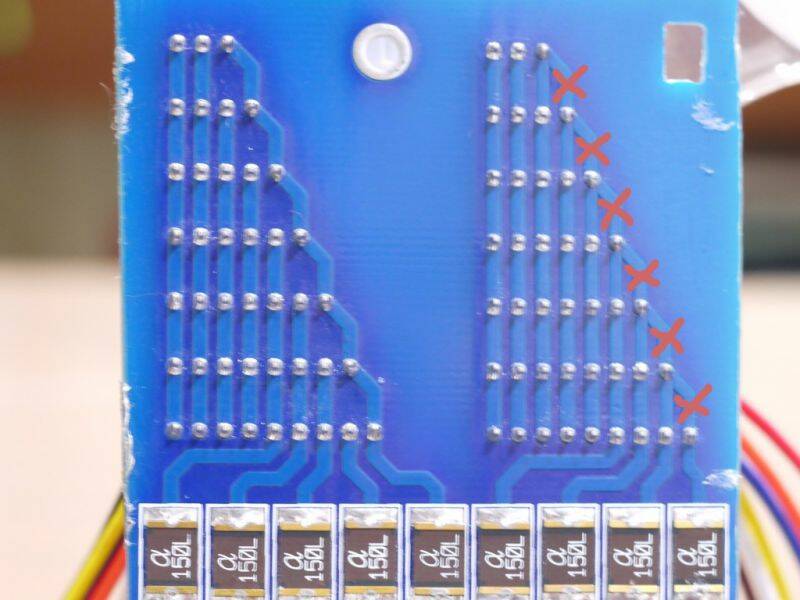

目前這片板不適合改成iCharger使用,但花些時間DIY也是可以的.如附圖,
左邊為PL8的分壓線接線方式,如果改成右邊並將標示紅色X的地方切斷,這樣就能供其他充電器使用.


因為money大大是設計給PL8用的,沒有考慮到其他充電器.如果要讓其他充電器能用,再等等吧~
Money大大正在設計中,他是設計成PL8/iCharger/HP/MP都能用.目前還沒看到原型.

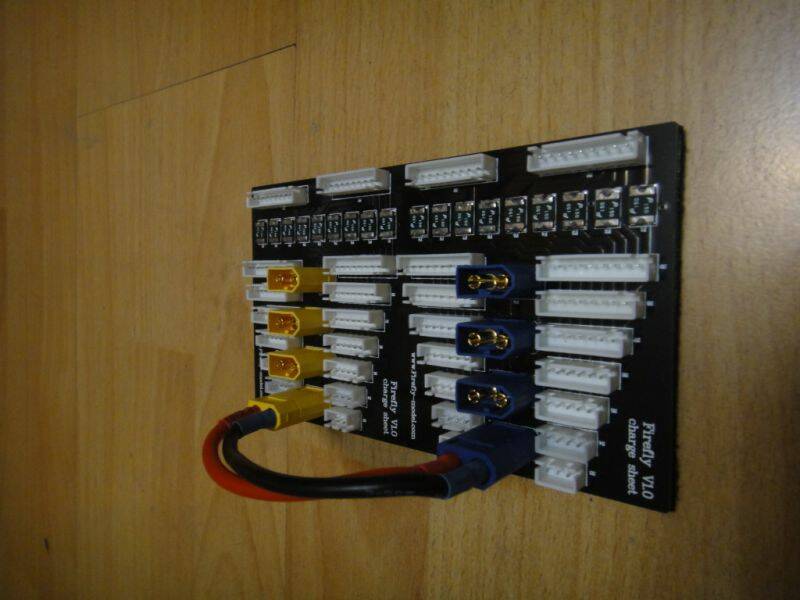

老楊的原型己經有了,如附圖二
線路板是長條狀,裁切線以2P為最小單位(用力一折即斷開),如果要8個電池一起充就必需用4*2P.也有2,4,6,8P的盒子以方便將板鎖好固定.接頭採單一種類(焊接時指定).他是利用外部短跳線方式將板子結合.每片板的電源都能承受40A,超過40A時保險絲會先燒斷.不過老楊的看起來似乎專給PL8用.

motov690

多謝kris000大大詳細解說並付圖.這樣我就可放心改板.不必擔心燒毀.謝謝

moneycwq

新的原型图快出来了，主要想把各个方面都考虑好，不想有遗憾。等几天吧

county

kris大大
請問你 如下圖   你那黑色泡綿 單面背膠 那是那裡買的?
名稱要怎麼說?

hyjoin

發現明緯電源有台灣明緯和香港明緯之分，香港明緯英文是mingwell，台灣明緯則是meanwell，淘寶上500W的價位差距就要過半了，有點迷糊。
