PowerLab8 大功率1000W充電器

moneycwq

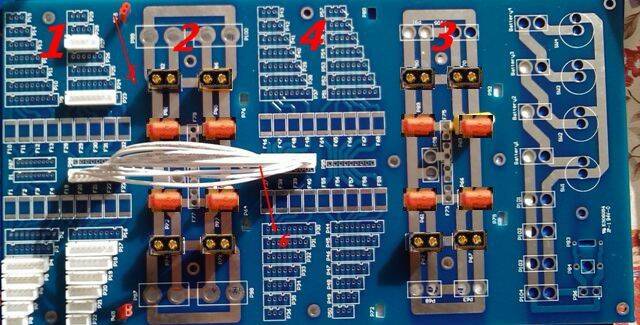

楼上兄弟，xt150的插头你可以看到就是在2那个数字和对称的几个大的孔，因为我手头已经没有xt150插头，所以没法插上去显示。总共可以安装4个xt150，多了也没必要，因为pl8不支持这么多xt150级别的12s，t插是专用的位置，不知道你是否发现，3号区域那个黄色的xt60位置就是t插的位置，上面有淡的外形就是t插的，t插尺寸和dc3、xt60不一样，无法兼容的。我之所以插xt60，主要我手头没有多余的t插了，具体请参照我完整的照片，xt60的位置是固定的，就是主电流区域中间一些m5的孔。至于t插和xt150是特定位置，无法更换。如果自己需要可以自己焊接上去

[ 本帖最後由 moneycwq 於 2011年1月22日 07:50 PM 編輯 ]

kris000

原帖由 moneycwq 於 2011-1-22 14:33 發表
说明一下：因为部分插头手上还没有，所以用公头替代
1、该部分xh2.54插座从2s到8s全部插满，演示照片就放了部分，反正全部焊上的。
2、该部分由于手头xt60插头只有公头且只有6个，所以只是表明该处有4个t插（包含t插保护套），4个xt6 ...

kris000

原帖由 moneycwq 於 2011-1-22 14:33 發表
说明一下：因为部分插头手上还没有，所以用公头替代
1、该部分xh2.54插座从2s到8s全部插满，演示照片就放了部分，反正全部焊上的。
2、该部分由于手头xt60插头只有公头且只有6个，所以只是表明该处有4个t插（包含t插保护套），4个xt6 ...

XT60共有8個(左邊4個,右邊4個)
T插共有8個(左邊4個,右邊4個)
XT150不必焊上,要用的人自己焊上去.
2Pin的JST左右各焊上1個就好,用的人不多.

[ 本帖最後由 kris000 於 2011年1月23日 03:11 AM 編輯 ]

moneycwq

我个人建议一下，对于充电器输出到电路板的那2组12awg线，我并不帮大家焊接好，只是附上2组安全香蕉插头，因为考虑12awg的线非常昂贵，我初步算了一下，如果45cm仅仅2组线就需要50元（按照淘宝最便宜的价格计算），贴片部分就是50元，这2块就要100元。。。。如果考虑全部零件和插头，估计会需要增加很多钱，可能费用会让大家难以接受。而这个线焊接非常简单，因此觉得还不如让大家根据自己的需要自己截取长度来确定会好很多，大家意下如何？

kris000

原帖由 moneycwq 於 2011-1-24 12:27 發表
我个人建议一下，对于充电器输出到电路板的那2组12awg线，我并不帮大家焊接好，只是附上2组安全香蕉插头，因为考虑12awg的线非常昂贵，我初步算了一下，如果45cm仅仅2组线就需要50元（按照淘宝最便宜的价格计算），贴片部分就是50元，这2 ...

我是希望他們買回去直接就能用,因為不是每個人都會焊,台灣很多人電池頭也是請人焊,家里沒焊接工具的.

還有一種折衷辦法,因為買PL8時已經附了2條線了,如果我們板子只焊XT60或XT150的頭,讓他們直接插原廠線當輸入.這樣可省掉12AWG+香蕉插的錢.
電源那個位置可裝XT60或XT150嗎?

moneycwq

电源那个位置可装xt60，主要12awg的线实在太贵了，一块电路板仅仅就需要红黑色12awg电线各185cm，加上插头和基础元器件焊接费用，那费用相当高，所以我才考虑是不是12awg的线不要增加了，当然如果你们说要，我也没意见，只是希望明天中午要在论坛上告知，我好去订12awg电线。由于老杨的插头迟迟不能完整给我，我这几天都急死了，明天再不行我只能单独去订插头和电线了。再不搞定，我春节都做不好了
