PowerLab8 大功率1000W充電器

遨遊人間

原帖由 kris000 於 2011年1月18日 11:12 PM 發表
並聯板的PCB已經完成了,接下來要銲接零件,如果沒意見(有意見請快提出),將採用底下焊法. 多出的部份如果不用就空著(以後或許有用,可自己焊上去),或告知要切掉.


1.自複式保險絲共使用72個(前後各36個),所有CELL都做 ...

K大~
依你這樣的組合是不是沒有XT150的插頭了啊?
左邊那邊可以自己在焊上X150嗎?
左邊那也可以插平衡衝吧??

amd64

kris大哥~我是阿治

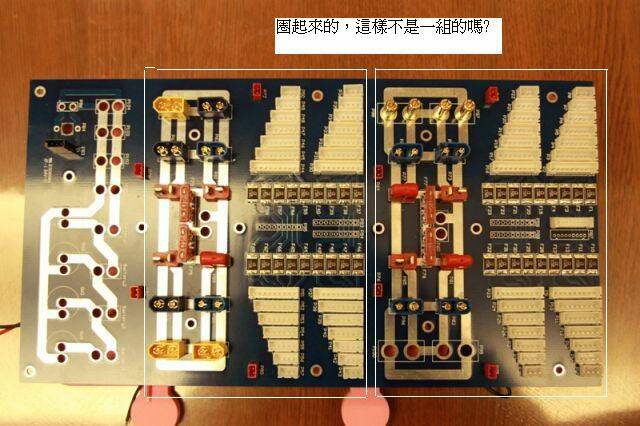

照片上的不是插頭跟分壓線合起來算一組嗎?

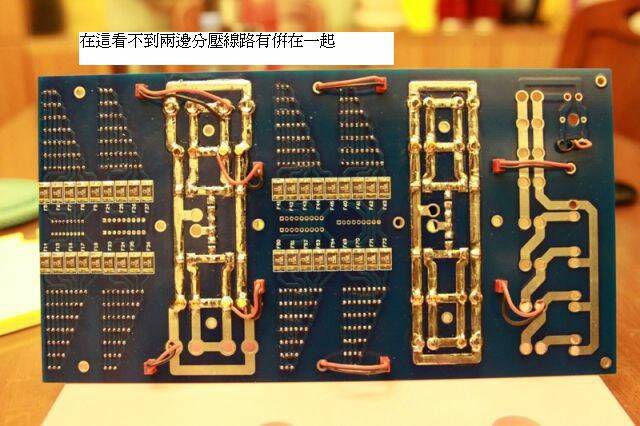

而且後面的分壓線路，兩邊沒有並聯的線路。

要一次充八顆，兩邊的分壓線路還要多一條跳線?

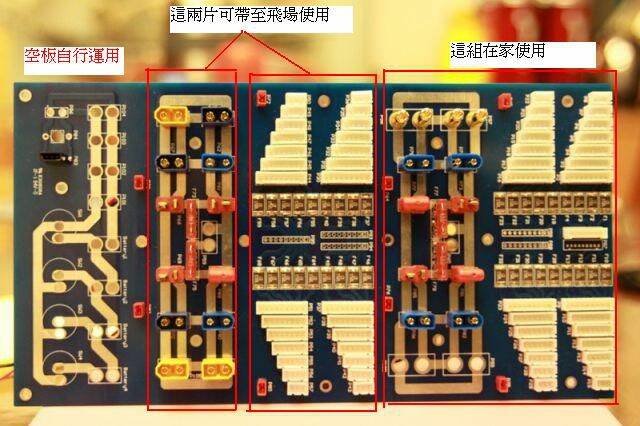

如果焊上零件後~要分割會更困難。建議分割成四塊
一組(插頭跟分壓線一組)、一組可帶至飛場使用(因為電池綁在機身上，這樣會比較好使用)
、剩下空焊那片自行運用。如下圖所示：


[ 本帖最後由 amd64 於 2011年1月19日 12:52 PM 編輯 ]

kris000

原帖由 amd64 於 2011年1月19日 12:26 PM 發表
kris大哥~我是阿治
照片上的不是插頭跟分壓線合起來算一組嗎?
438845

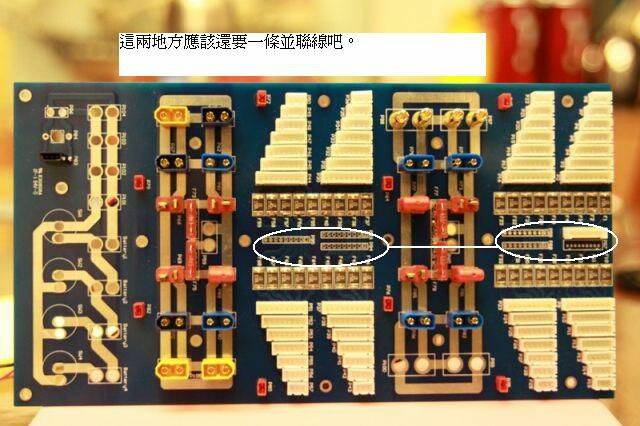

而且後面的分壓線路，兩邊沒有並聯的線路。
438853
要一次充八顆，兩邊的分壓線路還要多一條跳線?
438854
如果焊上零件後~要分割會更困難。建議分割 ...

對耶! 兩組是完全獨立的4+4.我看分割會比較好.
外場充電時,電池的電源線跟分壓頭在機子兩側,如果不分割.延長線可能要1米長才能跨機子兩側,分開比較方便.

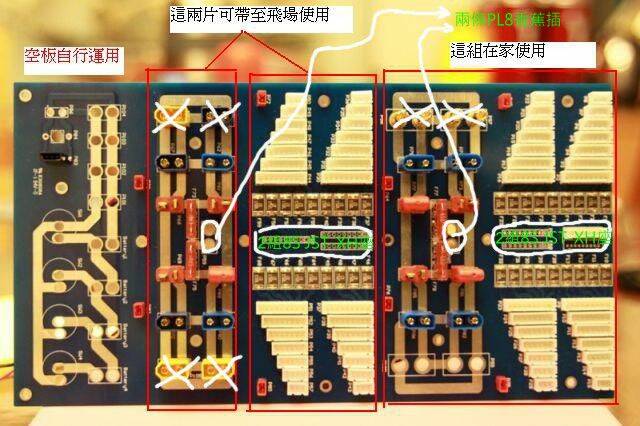

8組XT150蠻貴的,不是每個人都會用到.所以空下位置,要用的人自己焊在"X"的位置,T插及XT60用的人很多,所以XT60及T插各有8組.
標示 "2組8S JST座"的地方是用來連接到PL8及兩片分壓板用,這樣要附2條線:
1.一條PL8轉接線,一頭為PL8分壓母頭(接到PL8),另一頭打上8S JST-XT母頭(接到任一並聯板)
2.一條8S JST-XH(兩邊都是母頭),如果要一次充8個電池就插在兩片並聯板之間.
有問題或意見請儘量提出.



其他充電器的話,其實只要改一下香蕉插,分壓座的頭跳線自己換一下,其他充電器也是能用.
只是涉及到一個問題.
若有一個很舊的3S 5000mAh跟一個很新的3S 500mAh同時並聯,我們希望各以5C來充,所以設27.5A(5.5Ah*5C)同時充,過充或其中一個先充飽倒是不可能(因為同一個點不可能測得不同電壓),但因為內阻不同,依據分流原則,假設5000mAh內阻無限大(是不可能,只是這樣比較好說明),那全部電流會流經500mAh那一個,因為PL8本來就設計為並聯充,這種情形可以偵測的出來,所以會直接跳停.其他充電器可能以55C的巨大電流猛灌500mAh,所以使用上自己要小心這個問題即可.

amd64

仔細看看分壓線板的線路~感覺有點疑問
圖再放大後有點模糊看的不是很清楚，不知道我看的有沒有錯誤。
預留的分壓線公頭的地方，一邊是三個一邊是四個。
原設計者的構想是不是要一直併聯使用?

建議白色端不變更，紅色圈圈處直接用線焊接起來，黃色圈圈處留下分壓公座，紫色圈圈處一樣用線焊接起來
這樣還可以少一個分壓公座的數量。
充電時也可一次充四顆。要一次充八顆也行，就只要將分壓跳線插在黃色圈圈處的公座上就ok了。

[ 本帖最後由 amd64 於 2011年1月19日 10:10 PM 編輯 ]

moneycwq

我来说明一下，首先你们说的没错，主电流区域和平衡区域是2个一块成型的，之前必须全部用飞线，这样的设计其实不太合理，但是没办法，主要考虑大家的通用性，因为我自己是全部需要，全部直接都链接在一起了，然后统一一块电路板放在一个箱子里，包括充电器和开关电源，等我做好了，我会放上来给大家看的，另外平衡座之所以这么样设计是为了兼容有些模友有供电站，而pl8要即接受供电站的电源给电池充电，也要考虑220v电源经过开关电源后给供电站供电，所以索性全部用飞线链接，我初步考虑平衡区域内部之间用镀银线飞线背后固定，这部分无法分开，而2块平衡区域之间安装普通的xh2.54-9针插座，配一根2头都是xh2.54的9针公头，需要就用这根线插入插座即完成2块平衡区域之间的并联互通。目前楼上兄弟说的那几个地方，除了一个是pl8专用的2.0插座位置，其他都是普通的xh2.54插座，考虑万一还有朋友不方便拆下电池，需要外延直接对电池充电使用（因为之前老杨告知找到pl8专用平衡座，所以这样设计，结果发现老杨的插座根本没法用，这是个败笔，如果实在找不到索性这个外延部分使用xh2.0插座也可以，一头仍然是pl8平衡专用公头）。
2个主电流区域也是出于兼容性考虑，所以分开，否则根本不需要这样设计，我已经设计有主电流输入12awg的专用孔径，那个孔其实我考虑大了，都可以塞入10awg的线了，我自己是2个都并联起来使用，不会变动。具体位置就在红色插片保险丝中间有2个很大的孔这个就是主电流输入的线孔。
还有我无法在焊接前给各位分割开，因为我不知道各位的需求，我的建议是我焊接好，大家自己根据需要分割开，其实电路板分割超级简单，我中间特意空出不少位置，只要用勾刀拉几下就很漂亮的就分开了，不用担心分不开。本来最早设计是完全分开的3块电路板，但是那询问需要支付3倍的价格，只好并起来统一做。
还有背后我考虑用eva海绵保护，其实我是没找到这么宽的透明热缩管，如果找到那样就最好了，就好比原厂平衡板的保护方式。（如果有哪位朋友知道哪儿有卖这么宽的热缩管请告知，16cm宽）然后考虑大家可能需要的分割，我建议我附上eva海绵，但是不固定，等大家收到后分割或者重新增加新的插座后再固定，否则固定后就不好焊接了。固定很简单，背胶贴一下即可。
kris考虑到的电池问题不要太担心，我挑选的贴片自恢复设计参数上有这个考虑，超过多了就跳掉了，这就是为什么我要用72片贴片，而不是9片，按道理9片贴片全部串在线路上就足够了，就是考虑电池不一样导致可能其中一组电流超大损坏电池，这个问题请放心。
kris兄，我建议你找的pl8平衡延长线最好找插头插座，而不要接线，一来贵，二来万一不够长呢？
最后，兄弟们，我强烈建议你们把充电器、电路板都固定在一个箱子里，我看遥控自身带的箱子就足够了，还可以同时放遥控器。我自己就是把东西都固定在箱子里，以后做好给大家看照片。像kris兄把pl8放在外面，我个人觉得有安全隐患，毕竟到处是线。箱子用双层板方式固定充电器、电路板、开关电源（可选），一切线路都隐藏在底板和2层板之间，外面干干净净，一切外延插头都在箱子面板上。如果不带开关电源，箱子很轻的，不用担心重量。而且多余空间很大，足够带外场工具，多好一举二得。对于使用供电站的兄弟，这样分开有利于安全，使用的时候只要2根线通过箱子边上的香蕉插头链接即可，供电站电池和充电器箱子分开，我一直这么认为对安全好，万一发生事故，不会把电池和充电器都报废。一旦发生事故，拔出链接线，扔掉供电站的箱子即可，哈哈

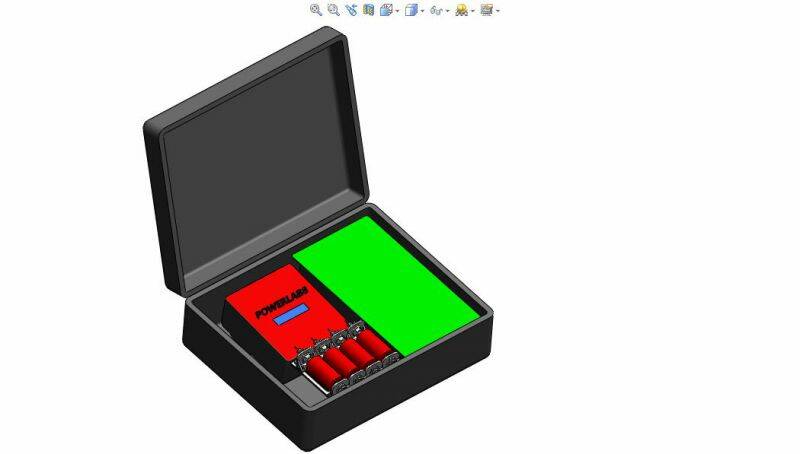

附上模拟箱子的3d图
大家尽快讨论搞定，我现在每天都疯狂找零件定，春节快到了，希望春节前或者春节期间搞定

[ 本帖最後由 moneycwq 於 2011年1月20日 12:14 AM 編輯 ]

kris000

原帖由 moneycwq 於 2011年1月20日 12:07 AM 發表
我来说明一下，首先你们说的没错，主电流区域和平衡区域是2个一块成型的，之前必须全部用飞线，这样的设计其实不太合理，但是没办法，主要考虑大家的通用性，因为我自己是全部需要，全部直接都链接在一起了，然后统一一块电路板放在一 ...

>我建议你找的pl8平衡延长线最好找插头插座，而不要接线，一来贵，二来万一不够长呢？
找不到呀~那個可能是訂製的,找到的外型一模一樣,但間距就是差一點點,要很用力才能插進去,不能用.所以只能買那條線,空的那頭打上9Pin的XH母頭,因為線很貴所以附一條就好.我們板子上都用XH標準,同時充8個的情況,就用雙母的XH延長線插在兩個板子之間.那條線我量了,是25CM長.而香蕉插是45CM長,就是把PL8專用分壓座利用原廠那條線轉成8S XH,這樣就解決了.


>我已经设计有主电流输入12awg的专用孔径，那个孔其实我考虑大了，都可以塞入10awg的线了，我自己是2个都并联起来使用，不会变动。具体位置就在红色插片保险丝中间有2个很大的孔这个就是主电流输入的线孔。
獨立的兩組電源都要出香蕉插喔,因為到時有人會分割開來用,就是香蕉插有2條.長度跟原廠一樣長(45CM),如果要一次充8個,就同時插到PL8這樣耐電流比較高.


>最后，兄弟们，我强烈建议你们把充电器、电路板都固定在一个箱子里
大大這樣放會有問題,就算風扇位置有開孔,底下散熱片也無法循環,因為我們都用40A充電,一次側持續1250W,放在外面讓風吹都還燙,如果在箱內又散熱不好PL8會燒掉.除非底下加裝風扇來循環散熱,大大要不要設計一個專用箱子?
