PowerLab8 大功率1000W充電器

爆走龍

原帖由 kris000 於 2010年11月13日 08:04 PM 發表

應該是正常的.

因為沒接電池跟接上一個0V的電池意思差不多,都是沒有電壓,為了能讓0V的電池可以充電,這也許是個簡單的解決方法.

我試了,PL8會以3~15mA的小電流來回嘗試,如果能回壓則繼續,如果無法回壓,或沒接電池, ...

了解 感謝解答~! 我還以為PL8 又出了問題 這樣我就放心了 謝謝~!

moneycwq

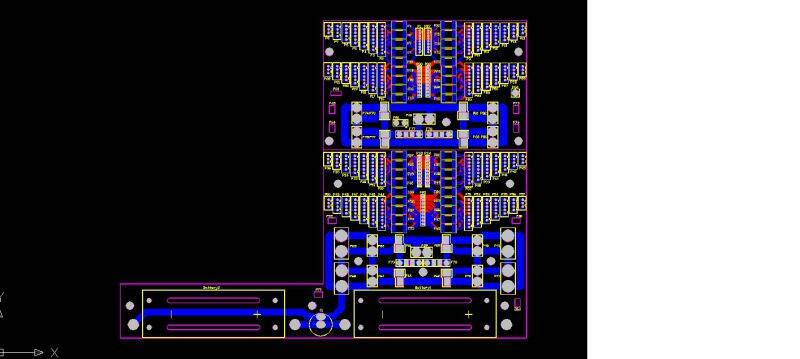

我的电路板画好了，初步就是下图这样的，一共有8组分别带各自贴片自恢复保险丝的平衡组，每组包括从2s到8s的插座，然后是对应的8组主电流区域和附加电流区域，还有外延出口，方便外延出去充电。主电流区域预留包括8组不同插座，分别是2s电池用的jst插座、450用的t插、一般用的4mm香蕉插（兼容ec3、dc3、xt60，具体可以根据自己需要插各自的插座）、90机以上使用的xt150。附加电流区域预留包括了舵机插座、点火电插座、田宫插座3种和2个万能电池架（可以对1-7号不同电池充电）。之所以没有分开是考虑如果每种插座都做电路板，每种制版费的价格加起来都要疯掉了，因为必须使用双层电路板，这个价格高多了，至少要人民币500元起步，具体还没问过，因为电路不同价格不同的。而且分开不同插座一旦以后如果需要增加，靠线连接很容易出问题，还不如整合起来，反正基本包括了各种插座，也可以充分发挥pl8充电器什么电池都可以充电的能力。而且整块电路板可以和充电器直接放在一个箱子里，方便外场携带，而8组平衡板体积很大，即使只有单独一组插座也很大，小不了多少，没必要，因为我的安全措施都在，原厂要求的保险丝都在，体积无法太小，索性就全加上，万一真的要充电了，难道还到处去找插座？多麻烦。这样对遥控器、模型、充电站、电瓶等等都可以充电了。之所以成为L型，是因为考虑正好和充电器可以一起放在一个箱子里，否则到处拖线也麻烦的

[ 本帖最後由 moneycwq 於 2010年11月15日 05:17 PM 編輯 ]

moneycwq

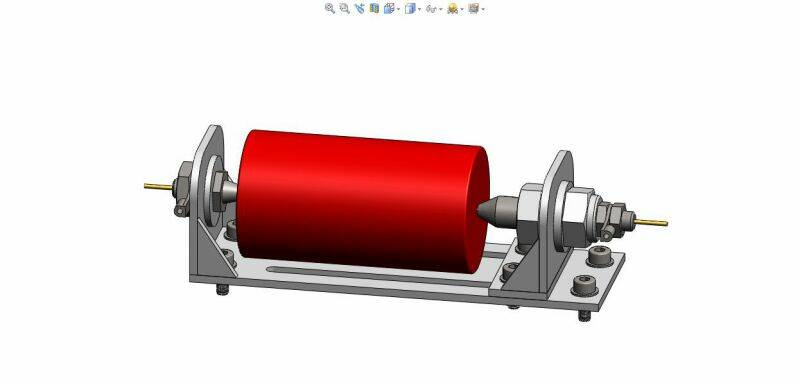

电池架效果图如下，呵呵，可以对我的车遥控器充电，我的车遥控器用7号电池

kris000

原帖由 moneycwq 於 2010年11月15日 05:15 PM 發表
我的电路板画好了，初步就是下图这样的，一共有8组分别带各自贴片自恢复保险丝的平衡组，每组包括从2s到8s的插座，然后是对应的8组主电流区域和附加电流区域，还有外延出口，方便外延出去充电。主电流区域预留包括8组不同插座，分 ...

自己焊上自己用到的接頭,這樣也可以啦.
就是板子上將自復式保險絲+2~8S的JST插座焊好即可.

對了,電池座也是設計在板子上? 這個我們一般不會用到耶~

moneycwq

恩，就一个电路板，位置考虑多种插座了，自己需要什么插座自己焊接了，自恢复保险丝位置全部留好了，我用大陆上海音特电子的p系列贴片保险丝，和原厂一样的参数。电池座是单独做的，然后固定到电路板上，当然也可以不用电池座，空着或者放自己需要的插座，只是电路放着而已，不需要就不要装电池座即可。我仅仅是留出电池座的位置而已，可选装或者不装，不装的朋友建议那个位置可以放pl8的外延多功能线或者2个大型的鳄鱼夹，因为这样的设计，貌似不需要用鳄鱼夹了，当然也可以继续留着。需要的模友统计一下，看看多少人一起做，好分摊一下

[ 本帖最後由 moneycwq 於 2010年11月15日 09:36 PM 編輯 ]

matt

Great!!!! I want one. Please
