PowerLab8 大功率1000W充電器

moneycwq

还有，我想问一下，如果4块电池同时充电，充电器设置成40a充电，选项为4p，究竟这个时候每块电池上是多少安的电流？10a？40a?还有kris000，你说的不同插头不同板，采用不同板并联方式是可以，不过会相当繁琐，问过设计电路的人，说这样最好不要，因为40a的电流很大，分的越多问题越多，一旦出问题就麻烦了。还有我这儿可以买到贴片自恢复保险丝（也是私下求单位采购采购的，是电子公司，全球采购，才找到那个原厂平衡板上的自恢复保险丝，数据还是比较苛刻的）其他个人觉得还是自己配比价好，当然可以代购，最好大家就单纯电路板，自己回去焊接，也很方便的。要如果做成成品就想对比较麻烦了

加菲狗

一般電池的分壓線都不會太長
想像6條3S電池一字排開的寬度
要再插上這樣的分壓板+電源接頭
會有一定程度的困難(起碼心臟要很強)
4~6S就更不用說了
又由於沒有保險機制對於一般較沒觀念的玩家
使用上也潛藏一定的危機
個人還是覺得原廠一顆電池一片分壓板的設計
在使用及安全上會較週全
但6S以上的使用  原廠卻似乎忽略了
其實特別為7~8S製作一款平衡板雖然沒什麼市場
確有其意義的(號稱支援8S充電卻沒有平衡板可用?)
當初會買這台就是看上支援8S及超強充電平衡能力
會讓我一堆8SLipo及A123能快速充電完成

既然原廠沒出  只好自己DIY

原帖由 cheng0825 於 2010年11月4日 11:20 PM 發表
我今天在哈比王看到一塊電路板上面有6個XT60的頭跟6個分壓插不知道這個使用要注意什麼嗎? 它可以一次充6顆2S~6S的電池並且可以插分壓頭,他的最大限制電流為30A不知道各位前輩覺得安不安全呢? 因為上面很像沒有保險絲 ...

moneycwq

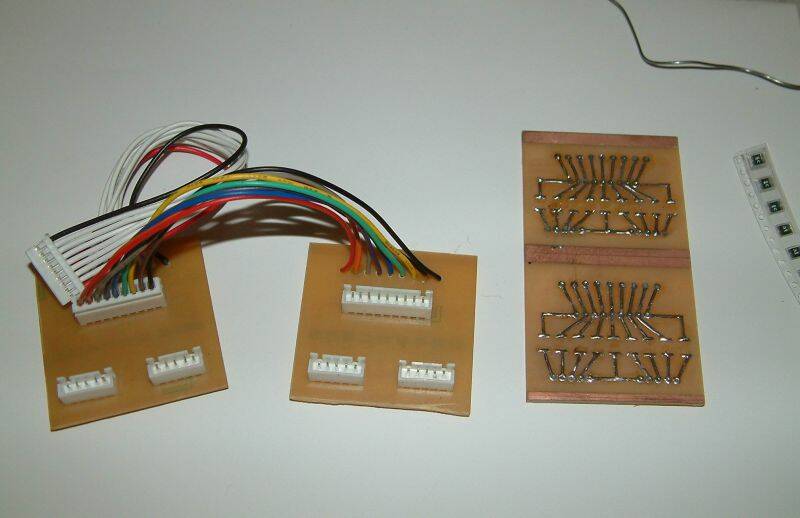

呵呵，楼上的兄弟，我也只是设计方便自己使用而已，不是用来赚钱的，上面说分摊是因为制作印刷电路板一块费用太高，最好大家一起分摊才划算。因为用原厂的线路实在太多了，太麻烦了。不过我画的图是从2s到8s都设计上了，毕竟pl9平衡输出是9针的，完全可以用8s，这个空间很小的，我之所以这么做是因为我想把充电器、平衡板、主电路输出、（甚至开关电源）都集中到一个铝合金箱子里，无论在家还是外场充电都会方便。我特别不喜欢到处是线的方式，我喜欢整洁

[ 本帖最後由 moneycwq 於 2010年11月6日 04:55 PM 編輯 ]

加菲狗

別誤會!
我也只是把我的想法分享一下而已
如果有現成的可買  就不必動手做
看我醜不拉幾的焊工就知道原因
畢竟只做幾塊自己用
自復保險絲一次卻要買一捲
如果沒有人一起分擔
材料費+工時相當不划算

moneycwq

多谢楼上的兄弟啊，我比较偷懒，所以才想一次性搞定，省心省力。我这个最好大家集中各种想法，做做好以后省的花心思了

kris000

4個電池同時充電,若設40A充4個5000mAh.那就是40A為20,000mAh來充電.若容量相同則每個電池分到1/4(就是10A),如果容量不同按容量比例來分,如果要精確計算則涉及電阻並聯分流及電容效應.




我們想法是一樣的,因為賣這個賺不了多少錢,又把自己正業的時間花在這上面,就像我做充電站一樣,我一天的正業所得必需焊10筒電站才能打平.所以把剪刀兄的弄完就換人搞了,我會把所有線路板及廠商資料寄到日本及大陸還有台灣想弄的人可以copy.



一開始即然弄了,就幫有需要的人搞出成品吧! 可以分攤PCB基本費用,不是每個人都懂的,必須焊接測試完成呀~板子用完就不要再搞了,就是把手頭的電路板用光就好,沒預訂想買的人要他自己想辦法.看要copy還是怎樣.



針對以上問題,我的建議如下:

1.主電源不要整合所有規格插座在一起,因為沒用到的人就浪費了,以XT150來說,光是8個公頭就40幾元人民幣了.所有規格加起來浪費太多零件錢. 在設計電路板時只要畫出裁切線,
以8個一組同樣規格插座在一直排,就是每種規格一排,PCB會自動依裁切線分開.所以電路板設計仍是一片.只是到時會裁切出很多小片.到時再看預訂的人用什麼插座,再買來焊上
,記得背面要佈銅條(2mm單心線即可),用錫包覆才能撐40A.輸入就裝該規格的母頭,正極串一個40A保險絲,就是板子上面有8個公+1個母頭+1個40A保險絲(要有座,燒了可換).


2.我也是不喜歡一堆線,如果要簡潔可在線路板留螺絲孔,自己將分壓板及電源板鎖在一起即可.


3.我一開始的想法是分壓板兩面裝插座,因為很多電池分壓線很短,電池要分成兩側交替擺(左4右4,分壓板立在中間),電源板的插座也是兩面擺,電源線比較長插在上面沒問題.


4.PL8那個插座就用原廠線壓一個9Pin母頭吧,插在任意一個8S(9Pin)公座上,當成轉換線用. 其他充電器要用只要一條兩邊都是母頭的延長線即可,做出6S,7S,8S三種轉換線讓人選用.
這樣什麼充電器都能用這片板.
