PowerLab8 大功率1000W充電器

kris000

原帖由 moneycwq 於 2010年11月6日 01:50 AM 發表
哈哈，我现在自己做的电路板就考虑这个问题，所有的保险丝均在的，不过kris000，你说如果主线进来我就放一个40a的保险丝够不够？平衡电路还是每组都有9个贴片自恢复保险丝，这样的布局可以吗？还有我是把平衡电路和主电流完全独立 ...

由於使用的接頭種類很多, 如果都放上去板子會很大.目前8組分壓由2~8S加上貼片已經很大一片了.
最好把分壓獨立成一片,主線依插頭種類來分,8個同樣插頭一片只用一個40A汽車保險絲在前面沒問題.
還有,XT60最好要有,因為很多人在用(我就是).這樣可以只買自己用的接頭板即可,或是設計成可以並(或鎖)在一起.例如一片8P分壓板+8P XT60板+8P T插板,其他沒用到不必買.
PL8那條線解決了嗎? 如果沒有,買原廠空線跟我一樣另一頭焊成8S JST插在分壓板的8S JST座上即可.

PCB+製板費才300人民幣? 比台灣便宜多了,只要湊足10人來分擔就行了,台灣生產我算過要湊100人呀,加上零件及工資也還好而已. 先做成簡單的板,讓一些人可應急. 再去搞有電池架+專用箱的豪華版吧~

我先預訂2片分壓板+2片XT60板.

cheng0825

我也要預約2片分壓板+2片XT60板

陳小宏

蜜蜂大....我也預訂2片分壓板+2片XT60板

moneycwq

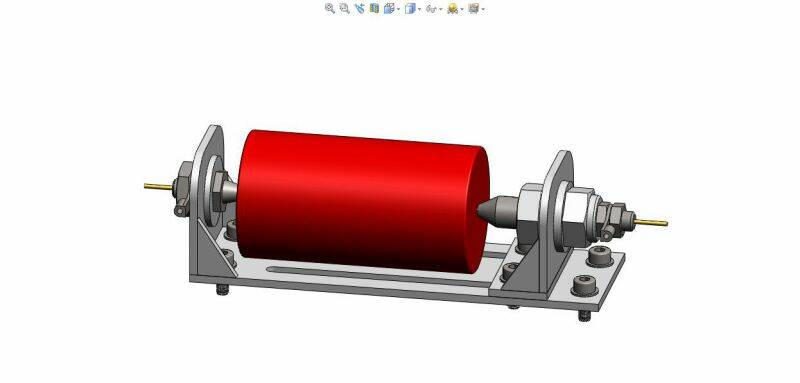

我电池架已经雕刻好了，因为我还是要使用1号、sc电池、纽扣电池、5号电池、7号电池、18650电池等等的，所以特意做了2个电池架。如果把主电流回路和平衡板回路分开并不是一个很好的主意，因为容易导致出问题，我个人觉得还是要把充电器、电路板甚至开关电源都集中到一个箱子里比较好。我自己就准备这么做，我说的300元是找的最便宜的，听说制造要1个月的时间才这么便宜，一般都要600元人民币左右的，因为我看了一下，单面电路板怎么都不够，只有双面才可以。不过大家都觉得电路板分开好也可以，只是分开的话，有个最大的问题，一旦如果想整合到箱子里就非常困难了。

moneycwq

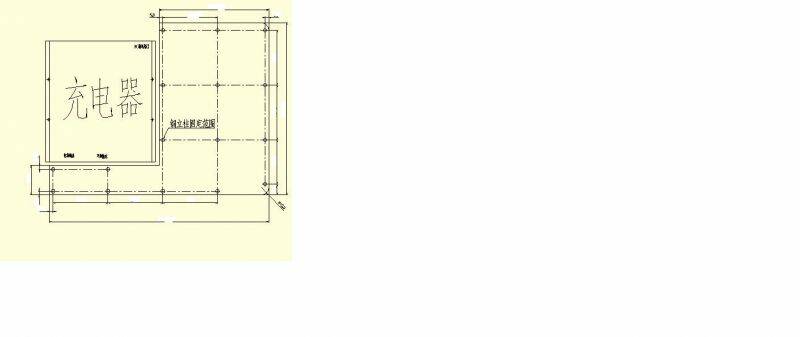

我自己设计的箱子cad图。因为我采用的铝合金箱子是很普通的仪器仪表箱，比较容易找到，我个人比较喜欢整洁和干净，很讨厌到处是线路，分开就是唯一缺点是会有多条线路

moneycwq

kris000,那根线我还是没法解决，我倒是有线有插头，但是没有插座，主要是为了在电路板上放置一个插座，可以让平衡板外延，毕竟有时候电池只能在飞机上充电。主要是找不到插座啊。还有kris000，你的意思是主电流回路单独一块板，上面分别为不同的插座？还是多种插座整合在一起？我的建议是整合，因为不同插座尺寸不一样，如果单独就一种插座一块板的话，那电路板的印刷费用会非常非常高，而我说的dc3插座其实尺寸和你使用的xt60一样的，都是4mm的香蕉插，至少电路板上的孔径是一样的。当然我考虑可以设计成平衡板和主电流回路分开2块板，只要有安装孔，大家可以自己固定在箱子上，但是我不建议一种插头一块板，还是整合的好，毕竟大部分人用的就是t插、jst插、4mm香蕉插（xt60其实就是4mm香蕉插）6mm香蕉插，我画过电路图了，平衡板和主电流回路要满足耐压40a电流而没有问题的话，面积比较大，还是要固定起来才方便使用
