PowerLab8 大功率1000W充電器

moneycwq

kris000兄弟，你的最后那个图我看不到，再发一下或者直接给我看看啊

kris000

原帖由 moneycwq 於 2010年10月21日 01:50 AM 發表
kris000兄弟，你的最后那个图我看不到，再发一下或者直接给我看看啊

跟淘寶那個是一樣的啦!



PL8最大40A輸出,這片板肯定不能用,要將T插(或XT60)板分開到另一片板.線不要引出來,只要在那片板做個插頭讓PL8插,如果引線出來還要解決PL8香蕉插承受電流的問題.

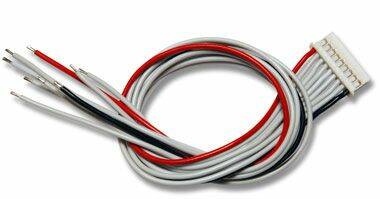

最好再做一片小板給90級現場用,上面有8S*1,7S*1,6S*2取代原廠用2片板,6S剛好用來充2個6S電池,7S給充電站用,而8S用來串到另一片板(如果有另一片的話),這樣就不必拔來拔去,但PL8的接頭要找一下,如果找不到只好買原廠的空線(如下圖),整個板子封膠絕緣只露出分壓座,以免不小心碰到碳纖板短路.

CHINARCHELI

原帖由 kris000 於 2010年10月20日 11:02 PM 發表

moneycwq大大要設計,在大陸製版&生產會比台灣便宜很多.
可以改良這一片
?height=266& ...

你来完美设计下，不考虑成本的完美状态下，（要节约，也可以板上跳线略过不用），
然后我们再讨论下，，，确认了，我来找人做。

ricky79

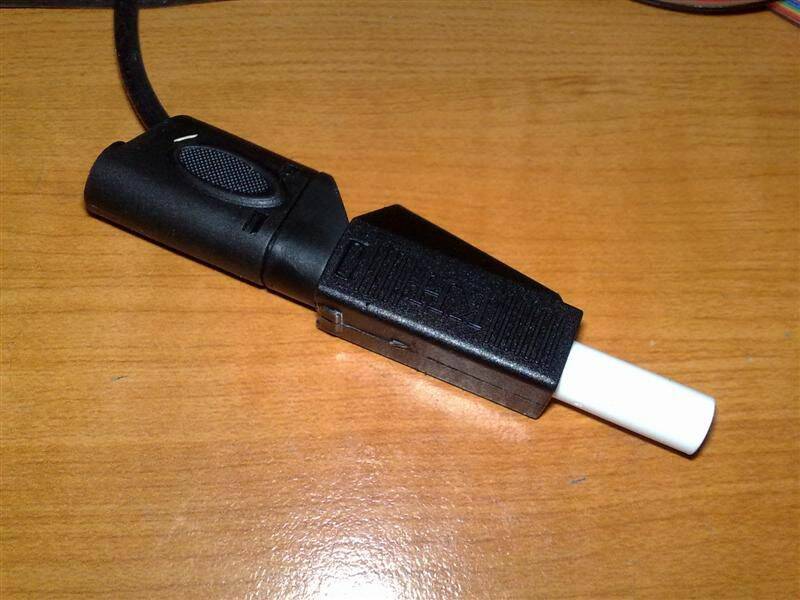

今天買材料發現4mm的金插做的好像Lab8的金插

買回來試試看 耐19安培

moneycwq

东直，我做好图后会贴上来的，我的想法连插头都脸上，只要铜箔够厚够粗即可，没必要分开，分开反而容易有问题，至于楼上的香蕉插头，大陆叫安全香蕉插头，淘宝上找找很多的，一摸一样的，不过问过一般就耐20a，无法耐受40a

kris000

使用PL8最好常查看內阻這一頁,只要發現內阻異常(例如某CELL內阻是其他的4倍大),請檢查:
1.充電線的汽車保險絲是否燒了.
2.分壓板銅箔是否燒了.
3.所有的線是否接觸不良(尤其自行DIY的線及接頭).

這次F3C比賽,有人不小心短路,其中一條線的保險絲燒掉不知道,由於是自行DIY的並聯分壓線,PL8無法偵測出問題,仍然可以繼續充電,但大電流會由自製的分壓線流到另一個電池(因為主電源線保險絲已燒掉,PL8以為只有一個電池),這樣非常危險,自製的人請小心這點,若使用原廠分壓板則不會有這種問題(復位保險絲會斷開,PL8會立即告警中斷充電).


所以要洗電路板的大大們,復位保險絲要設計上去,不管是不是用PL8,分壓頭都要插,不要平衡就把平衡關掉就好,仍然插上讓充電器偵測,電池不是開完笑.
