PowerLab8 大功率1000W充電器

fankang_h2

瞭解了,感謝kris大

kris000

原帖由 chrisjacky 於 2012-8-1 07:40 發表
如果可以的話小弟就先來試試.
因為小弟的工作臺太多東西,有時筆記型沒地方放,所以也不錯用.
就要麻煩大大先告知合用的藍芽模組,或小弟就照片中的去淘一個回來?
還有也要麻煩大大告知PL8內部vcc 5v從哪裡拉.
當然要等 ...

藍牙模組我試過3種(包括圖中那種)都是OK的,可以用,Vcc我不建議由PL8來取,除非大大很熟電路,否則可能會把PL8燒了,例如測試不通的時候,一般人會TX/RD/G交換一下,就是猜猜看
如果跟PL8共地,猜錯就完蛋了
如果不怕的話,PL8的LCD引腳就有5V了,用萬用錶量一下就可找到.


所以我建議玩DIY的人,至少要有一顆DC-DC隔離模組(輸入3~36V,輸出+5V,寬壓隔離型,防反接,短路自動恢復),這樣不管怎麼猜都沒事.

圖一:MAX232+一般的USB轉串口(TTL電平),MultiWii,MK,卡斯特電變的USB線,...都可以跟PL8連線.
圖二:使用藍牙來對PL8做無線傳輸.

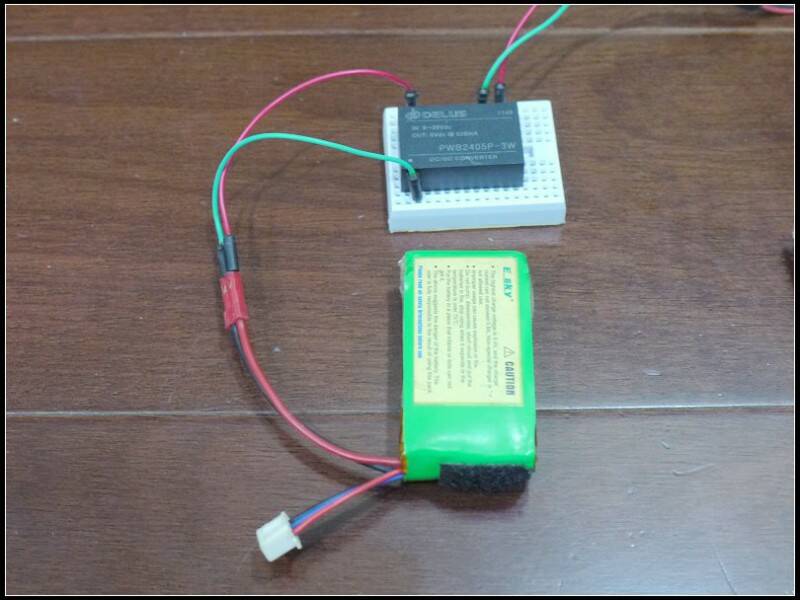

圖三:DC-DC隔離電源,輸入3V~36(1S~8S)皆可,輸出為5V. 可裝在PL8內把輸入接到PL8的輸入.

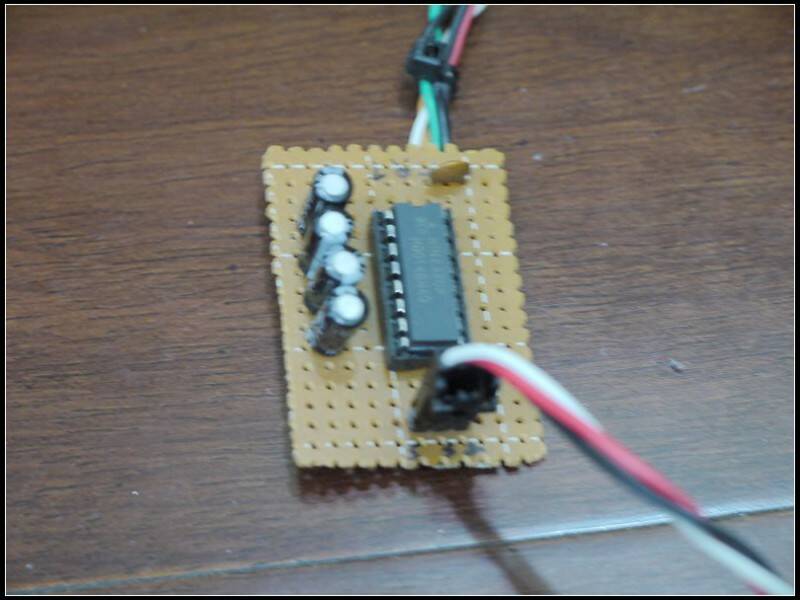

圖四:MAX232轉換電平,接法為典型接法,到處都有線路圖.
圖五:藍牙模組.

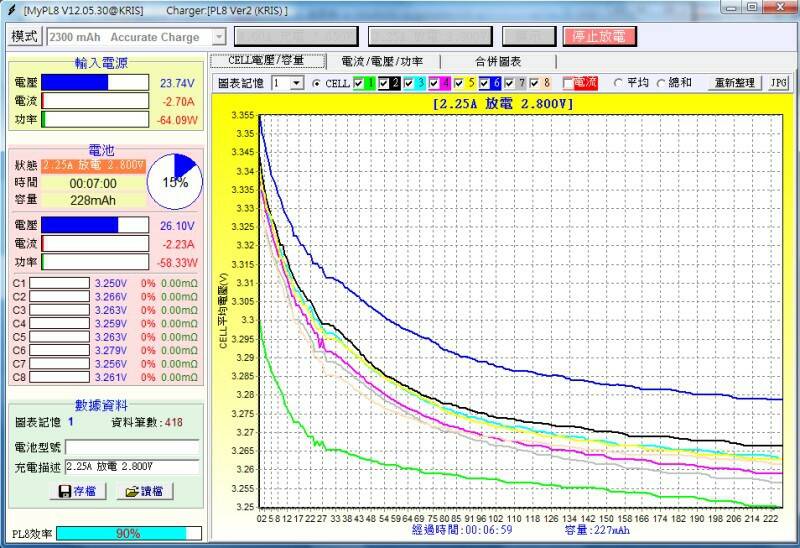

圖六:使用中的畫面.

[ 本帖最後由 kris000 於 2012年8月1日 10:52 PM 編輯 ]

chrisjacky

原帖由 kris000 於 2012年8月1日 10:50 PM 發表

藍牙模組我試過3種(包括圖中那種)都是OK的,可以用,Vcc我不建議由PL8來取,除非大大很熟電路,否則可能會把PL8燒了,例如測試不通的時候,一般人會TX/RD/G交換一下,就是猜猜看
如果跟PL8共地,猜錯就完蛋了
...

感謝大大的回覆,
我會先外接VCC,等到能正常通訊了再改由PL8內部供電.這樣應該安全一點.

chrisjacky

原帖由 kris000 於 2012年8月1日 10:50 PM 發表

藍牙模組我試過3種(包括圖中那種)都是OK的,可以用,Vcc我不建議由PL8來取,除非大大很熟電路,否則可能會把PL8燒了,例如測試不通的時候,一般人會TX/RD/G交換一下,就是猜猜看[x16]
如果跟PL8共地,猜錯就完蛋了[x13]
...

抱歉重複發文了.......

moneycwq

其实不仅仅蓝牙模块，连wifi都没问题，这种通用模块便宜，都简单的，关键就是kirs说的，要猜出pl8通讯协议，这个比较痛苦

joe100

PL8 通訊協定,
PL8 Application Note - Remote Control
(File type: PDF , File size: 251K)
Communications protocol for PowerLab 8; Remote Control of a single PL8 (v2) from a PC
-------------------------------------------------------------------------
http://revolectrix.com/support_docs/item_1374.pdf
-------------------------------------------------------------------------
不知道這個算不算通訊協定.
