PowerLab8 大功率1000W充電器

chrisjacky

感謝蜜蜂大大的快速回覆.
而且又那麼詳細的把各CELL能充的安培數都PO出來了!
再次感謝.

chrisjacky

再請教蜜蜂大大:
小弟在第64頁有看到大大有自己設計"內建負載"的放電控制裝置(2KW)不知能否購得?
因為小弟主要是玩車的,在車場都有市電,所以手上沒有也不想買供電站或電瓶.
而小弟又喜歡用大電流(30A以上)放電來測試電池的好壞,手上雖然有兩台Competition Electronics TURBO 35可以35A放電且可擷取數據資料,只差太早期的機子只能對應3S,目前小弟想要能測4S 30A以上的.
望大大不吝賜教,謝謝.

[ 本帖最後由 chrisjacky 於 2012年7月20日 09:58 AM 編輯 ]

kris000

原帖由 chrisjacky 於 2012-7-20 08:34 發表
再請教蜜蜂大大:
小弟在第64頁有看到大大有自己設計"內建負載"的放電控制裝置(2KW)不知能否購得?
因為小弟主要是玩車的,在車場都有市電,所以手上沒有也不想買供電站或電瓶.
而小弟又喜歡用大電流(30A以上)放電來測 ...

大功率放電器(分容儀)的製作已擱置一段時間,因為結冰的問題一直無法解決.所以卡在那邊
,我自己是有在用啦! 碰到連續下雨電又充滿我會用來放電,只要30分鐘就可以把充電站拉到3.9xV以下.但用完要去冰,非常麻煩!

目前我作的是800W(雙層架構),要提高功率到2000W我是打算用四層的架構,利用冷源來散熱源的方式堆疊,體積比這個大不了多少,但有結冰的問題還沒解決,因為全功率時溫度會達零下20度C,所以我目前只能跑半功率(約-5度C).

chrisjacky

好聰明用致冷器來散熱!
如果致冷器加個溫度控制在比室溫低一點就停止運作,不知能否解決冷凝效應.
所以這個放電器的資料讀取(平均電壓,內阻,放電時間,放電容量....等)是透過您自己設計的控制板,跟PL8無關是嗎?
小弟還以為是一個PL8大功率放電時代替電瓶的東西.
因為小弟本身只是要能測14.8V的電池,所以800W應該也夠了.而PL8目前讓小弟覺得不足的地方就是放電超過100W得接電瓶......

[ 本帖最後由 chrisjacky 於 2012年7月21日 06:37 AM 編輯 ]

dksw

不好意思留言在此，懇請大家協助提供意見。

如果在此留言不妥請告知，小弟會立即刪除。

http://www.rctw.net/forum.php?mod=viewthread&tid=228274

謝謝！

kris000

對的,這部份跟PL8是無關的.

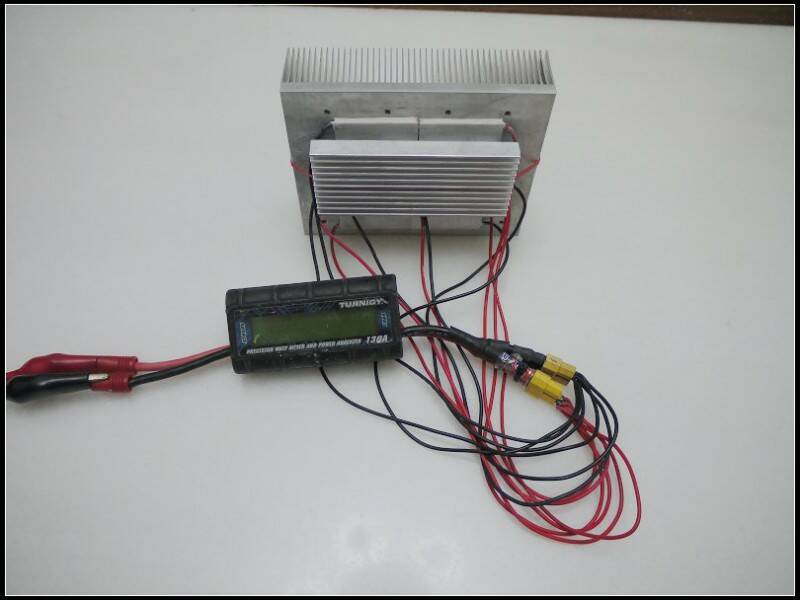

我之前做的那個控制器內部的MOSFET故意設計很大(可持續100A),板子上也有電壓及電流量測電路,連PWM控流部份也事先寫進去了.

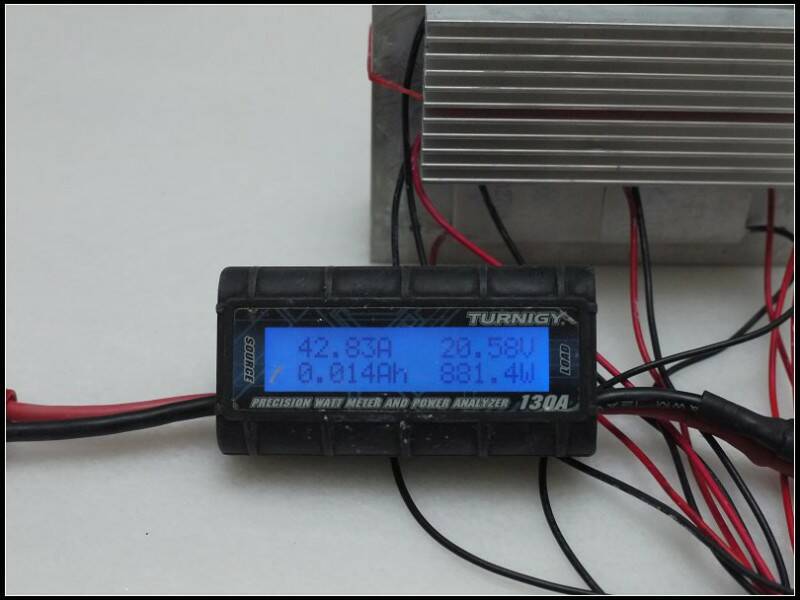

只差"負載"裝置而已,所以照片上我用鱷魚夾隨便夾個負載就能自動控流及截止電壓.



最傷腦筋的就是那個負載裝置,這涉及能量守恆原理,能量不會憑空出現也不會憑空消失,只會由一個型態轉為另一個形態,所以大功率要做到體積小非常難(但也不是不可能).

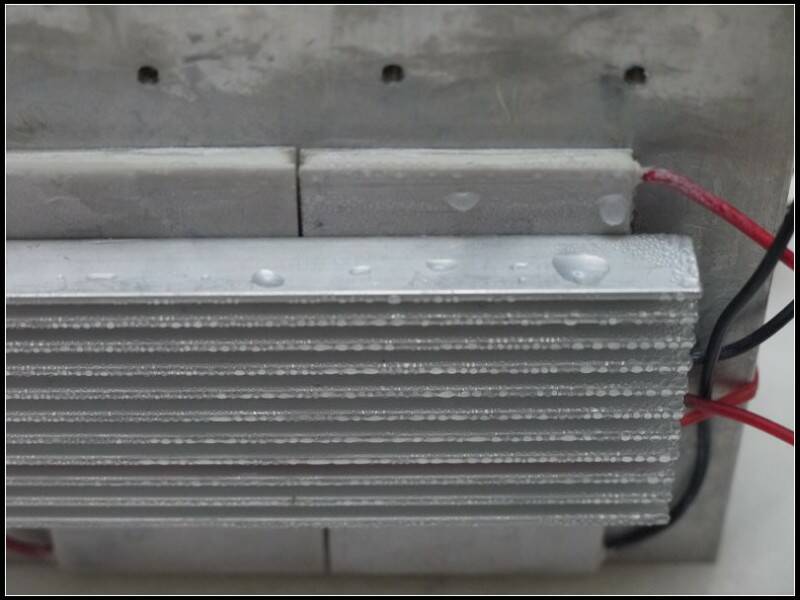

我也一直在找適當的元件,目前測試到半導體致冷片,把這個元件通電,一面產熱另一面產冷,兩面通常是溫差60度,如果把熱面控制在50度,那冷面約為-10度,經適當的方式堆疊(利用冷面來對熱面散熱)可以減少體積,但極端的溫差會帶來水氣,如果沒有極端的話電流又上不去,甚至變成兩面都產熱最終達到無法控制的升溫.


目前只試到這邊,這元件能不能採用還不知道.要成功恐怕還有一段路.
