台北攀岩 錦和 / 萬板 Offroad 越野去

itoengineer

感謝龍哥回覆.

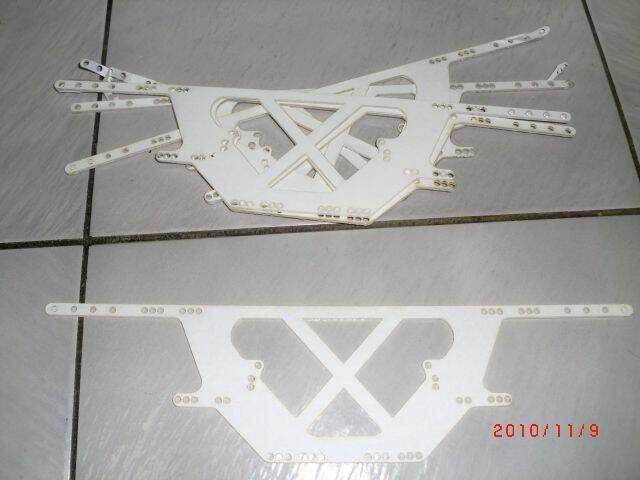

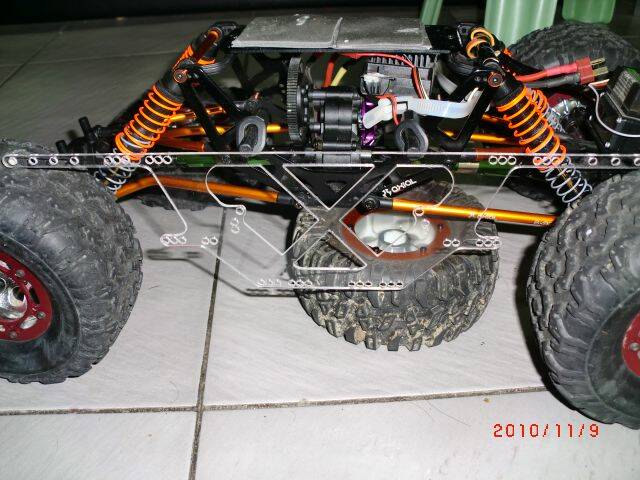

趁加班無聊空檔想怎麼修改ax10的車架(加長車距),先用雷射試切雛形

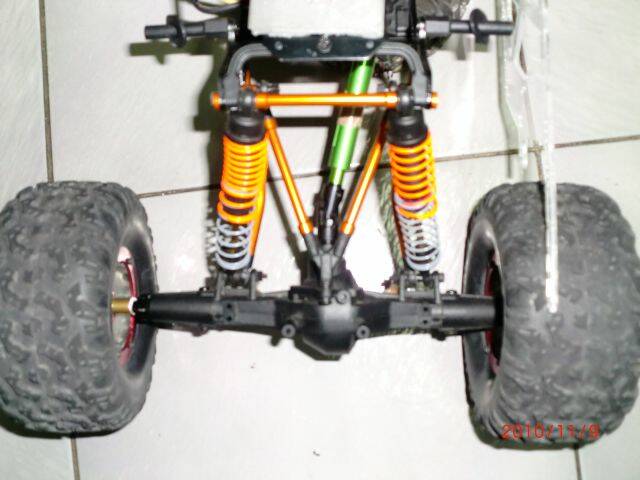

再用鑚床&砂輪機試試(加寬輪距),我覺的全車鋁支架似乎太細才6mm
想要買10mm鋁圓管來改

neo2000

對對對~~~
就是那個加大輪距的東西
看來ITO大大已經在替WILLY量身訂作囉!
那銅柱套螺母應可加寬3cm吧!

[ 本帖最後由 neo2000 於 2010年11月9日 09:06 PM 編輯 ]

超級小猴子

教我做一下輪軸加寬器喔  厲害

阿仲

宏哥
好厲害的構想歐
又多ㄌ一台猛車車ㄌ

itoengineer

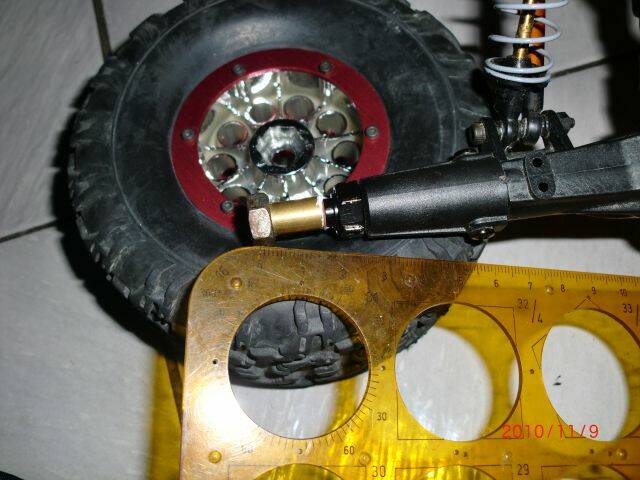

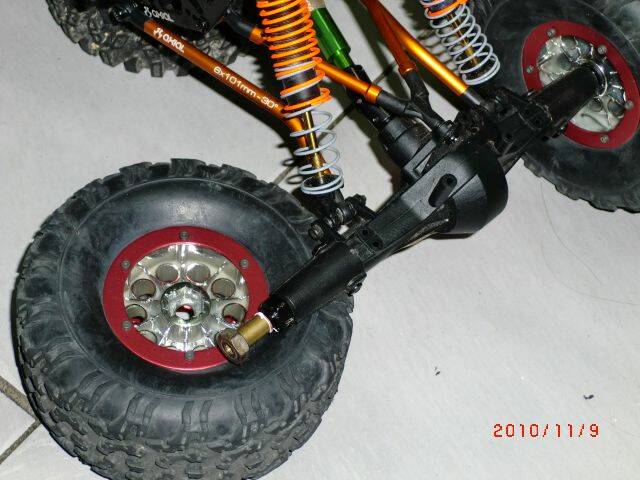

回覆neo大. 目前試做設定單邊延長2cm(一切設計以不破壞與加工原來車體)
現在只是先做個概念,都還沒試爬(也就是粗胚啦)!還有幾個問題要列入考慮:
1.六角銅管鎖入ax10螺絲處,不知會不會因為輪子前進後退反作用力而鬆開
,現在是纏上白色防鬆膠帶(不知正確名詞是啥?就是鎖水龍頭會用的那種)
在加上螺絲墊片.待測試......不然就要從銅管側面再專一個止附螺絲孔逼緊

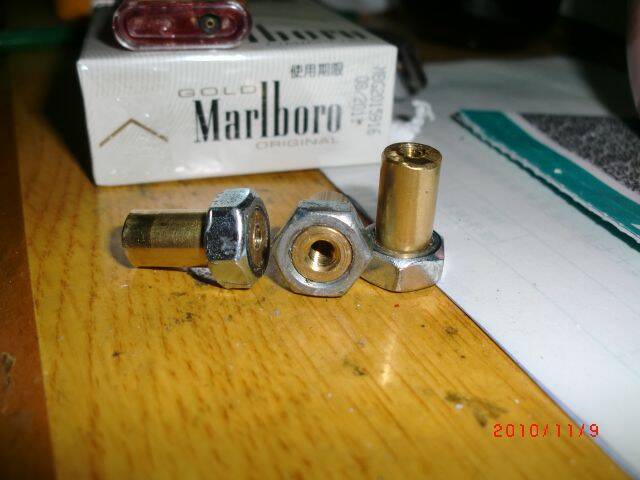

2.六角12mm螺帽內孔用鑽床鉆7.85mm,在用鐵鎚敲入7.9mm外徑銅管,這裡有2個變數,其一 人工專孔(用虎箝固定)要同心圓很難 其二 敲入銅管過程若施力偏心也會造成銅管與螺帽無法成直角,我想若有0.5mm的中心偏差,因該輪子轉起來會感受的到上下抖動(CNC才是王道啊,可惜跟本排不到空檔插入,重點是我也不會操作,要拜托同事呢,我只會畫cad設計圖啊(汗...))
您的訊息我收到了~感恩ㄚ~ 若是成功別說money,就free給你啦

超級小猴子

有臉書的加一下    攀岩車
