【影片】199元 小怪手 終極改裝版測試影片

winwin

Originally posted by rex at 2005年7月21日 PM 10時43分:
我沒有上過ufo論壇所以.....應該是別人....
您說的晶體陣列是什麼東西?雖然電子東西多少懂一些,但是我非電子科班出身,所以能不能麻煩您說明一下??
若改用類似Futaba S3003那種大伺服機來驅動小馬達,是否就可以 ...

futaba 最適合  便宜又好改

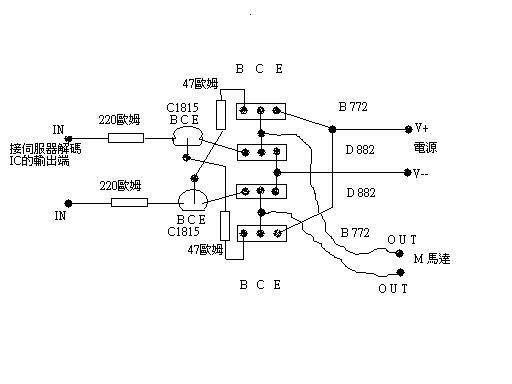

若要推 280 馬達 可把它電路小功率 ic 移除 加上晶體陣列 還燒不壞

若直推 130 馬達可直接串一顆 4.7 歐姆當限流保護電阻 但是傳動阻力變大時[撞牆]一定要收油門

若不幸小功率 ic 掛了 那更好 改加大晶體 一勞永逸

以前貼過一次 但舊文章貼圖都消失了  再貼一次

rex

謝謝!不過偶有些問題想請教您.....
請問
1.這個電路是適合接迷你伺服機用的嗎?還是沒有限制?
2.圖中電阻是4.7歐姆還是47歐姆?電源是幾伏特的?
3.圖中共有6顆電晶體嗎?B772,D882是電晶體的型號?
4.二個IN端是接伺服機電路板馬達端的腳位嗎?有沒有極性?
5.這個電路是適合接一顆的伺服機電路嗎?還是二個?(因為有二個IN)

winwin

Originally posted by rex at 2005年7月21日 PM 11時42分:
謝謝!不過偶有些問題想請教您.....
請問
1.這個電路是適合接迷你伺服機用的嗎?還是沒有限制?
2.圖中電阻是4.7歐姆還是47歐姆?電源是幾伏特的?
3.圖中共有6顆電晶體嗎?B772,D882是電晶體的型號?
4.二個IN端是 ...

我腦袋的知識 停留在 二十年 前的高職

我知道現在的迷你伺服機 很多都加入此晶體陣列 連晶體編號都一樣  但我不知 被貼片化的零件 耐電流值是否還會一樣  渴望有人告知  謝謝

這電路不限制任何廠牌伺服機改裝  但唯一的要求是 伺服機輸出端必須為 0v,0v  不能為 1/2v,1/2v  還要改過但更複雜一點 不建議[空間因素]

圖中 是 四十七  歐姆  電源可到 9.6v 沒問題 不要經過 bec 比較好 [搶電流]

是 B772, D882

兩個 IN 端可接伺服機馬達端 輸入電阻可再加大到 1K歐姆 [但必須符合上述]

只針對一個伺服機電路

[ Last edited by winwin on 2005年7月22日 at 12:07 AM ]

long2818

請問若直推 130 馬達 是要把原本伺服機馬達拆掉
換接上130 馬達然後直接串一顆 4.7 歐姆電阻當限流保護電阻
這樣伺服機電路就不會燒掉?會不會行走十分鐘會有晶片過熱? 謝謝!

winwin

Originally posted by long2818 at 2005年7月22日 AM 12時35分:
請問若直推 130 馬達 是要把原本伺服機馬達拆掉
換接上130 馬達然後直接串一顆 4.7 歐姆電阻當限流保護電阻
這樣伺服機電路就不會燒掉?會不會行走十分鐘會有晶片過熱? 謝謝!

不建議 直接 130 馬達 是拿來玩車  更何況 4.8v 下 又串 4.7歐姆  車車也跑不快 可能像烏龜

如果你的負載 齒比很大 那就沒關係  因為電流應該 不會超過 400-500ma

rex

winwin大大,請教一下,
我把二個s3003電路接二個130馬達,用裝機調整器測試ok,但裝到gws六動接收機就抖抖抖....電源是用外接4.8v或6v電池盒,不接電變,一定要接1000uf電解電容才能改善嗎?
