RC康定級巡防艦1207號武昌軍艦造艦紀錄

dsn1109

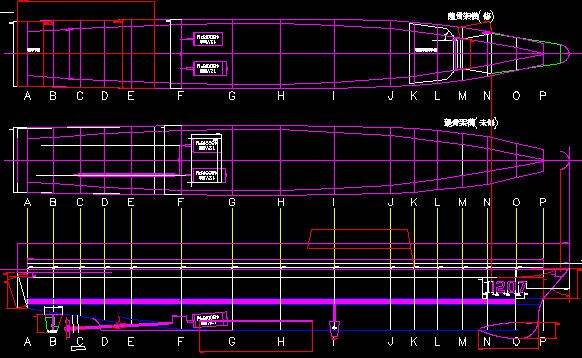

沒錯阿...可是125公尺應該1/72是173.6公分耶寬15.4公尺應該是21.38公分...我是用這圖重新劃過..當初我是直接出A3的圖....直接量圖的長度...再依實艦換算我1/72的比例長....用我的長度再除A3圖面長度去換算倍率的然後抓公分後小數兩點來調誤差..例如圖面長為31公分...我是以173.6除31=5.6倍..再量A3圖面長度去乘倍率或乘到實艦倍率....來去交叉比對圖面的誤差度..除了用這張...我也有用3D圖來去量長度換算法一樣...我記得我也有用吃水線長度去換算求得艦艏斜度....康定級的艦艏很難抓...有斜有圓...偏一點看上去角度完全不一樣

這張圖......最好另外加上你預訂的吃水線深度

dsn1109

忘了告訴你...我還量它圖面的上視圖(劃直線的地方)去比對它的龍骨剖面是不是有誤....3D圖同樣也量....結果是.....沒有誤差...

量完畫完
就自己連連看....看水滴船體是不是順我也有抓吃水端的寬度...來求得乾弦的斜度

再去比對,再去下拉吃水線...吃水線就是我自己裝備的誤差配比重

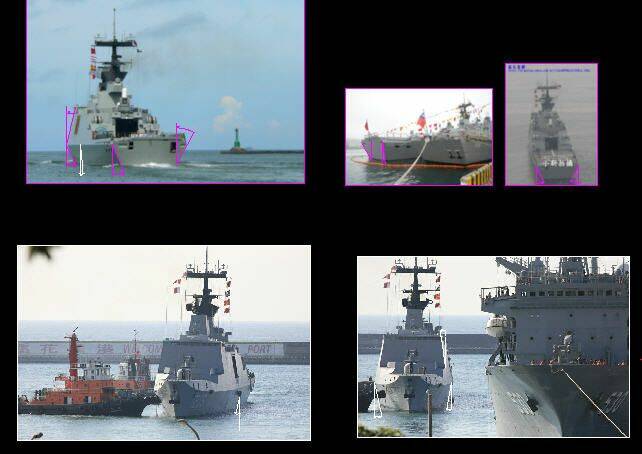

剩下就抓實艦照片來比對了

ZR7S

dsn兄..那我直接就長173.6..寬21.38下去抓了.

DDG9231203

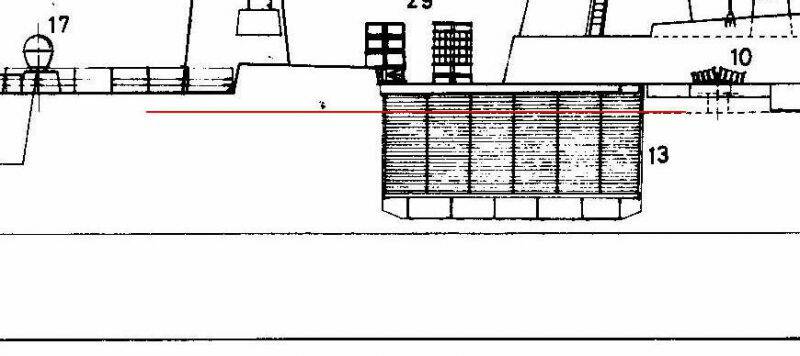

抱歉! 知道了還是講一下比較好.這張圖有誤.(雄二甲板兩邊高度).方正位置.雖看不起,那知道我做完之後才發現直昇機庫的尺寸及上甲板高度與艦前甲板高度不同.結果我沒法修改,這部份要在打造之前就定位好了.還好兩位高手還沒做到這部份.   小小參考

dsn1109

這張圖是沒劃雄二甲版內凹地方而已...那個要看3D彩圖....前駕駛台走道跟方陣區的甲板在側視圖有劃,高低有差....上視圖是看不出高低差滴

ZR7S

原帖由 DDG9231203 於 2012年2月4日 10:33 AM 發表
抱歉! 知道了還是講一下比較好.這張圖有誤.(雄二甲板兩邊高度).方正位置.雖看不起,那知道我做完之後才發現直昇機庫的尺寸及上甲板高度與艦前甲板高度不同.結果我沒法修改,這部份要在打造之前就定位好了.還好兩 ...

其實我只有做漁船及竹筏的經驗..所以尺寸方面我只有"約略接近"的經驗

我只希望自製"康定"最重要的船底尺寸能"精緻接近".......因為我想開玻纖模 開1/72及1/100兩尺寸 而船身甲板我將用"美立阿幫"來製作..所以小部份尺寸方面有錯誤可能修改上算還好..
但還是先消化5艘台灣漁船的訂單最重要 康定4月份才能開工了
