殺雞用了牛刀, 剛買的 MEGA POWER GEMINI-2014 DUO

ericafe

原帖由 samian 於 2010年6月16日 10:23 PM 發表
請問作者大大
我依照文章的概念，買了一個 Cooler Master GX 750W 電源要來當作 2014 的電源
可是當我從大4P電源端子量電壓(我是利用24Pin連接頭的Pin3,4短路來外部啟動電源供應器)只有11.76v 然後我接上 830DC 充電器 ...

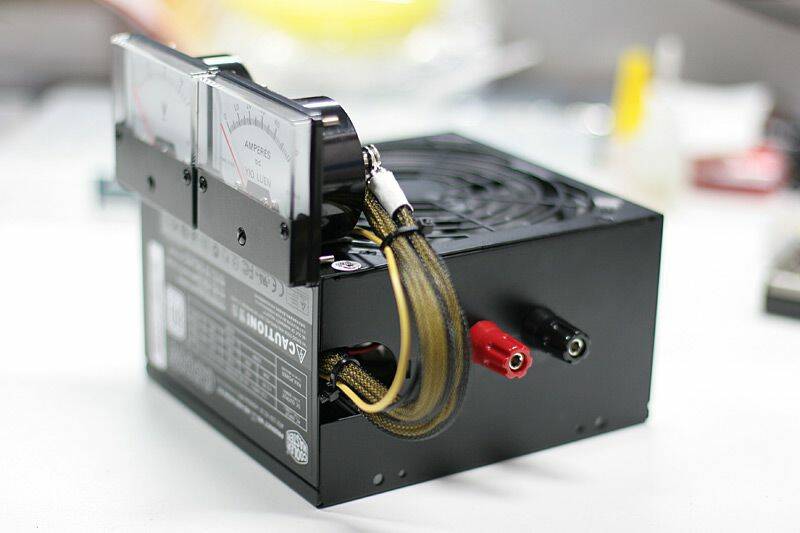

Samian, 我也改了一顆 Cool Master GX 650W, 因為想試看看這顆電源 5V 端如果不加負載是否可用, 所以只有加裝表頭及改裝 12V 端子, 並沒有在 5V 端加負載, 請看下圖

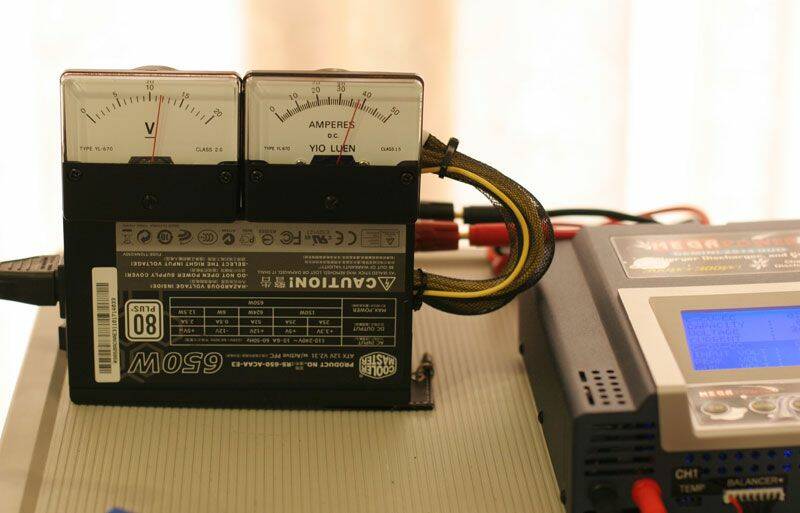

接上 2014 DUO 開機, 12V 端輸出是大於 12V 的, 不會只有 11.76V

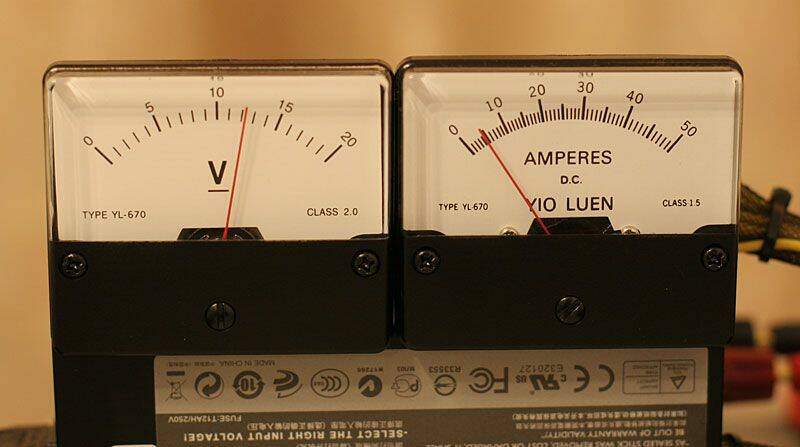

單顆 3S 2200mah 2C(4.4A) 充電, 表頭顯示輸出約 12V, 5A, 充電器上的輸入電壓值為 12V, 可以正常完充電池

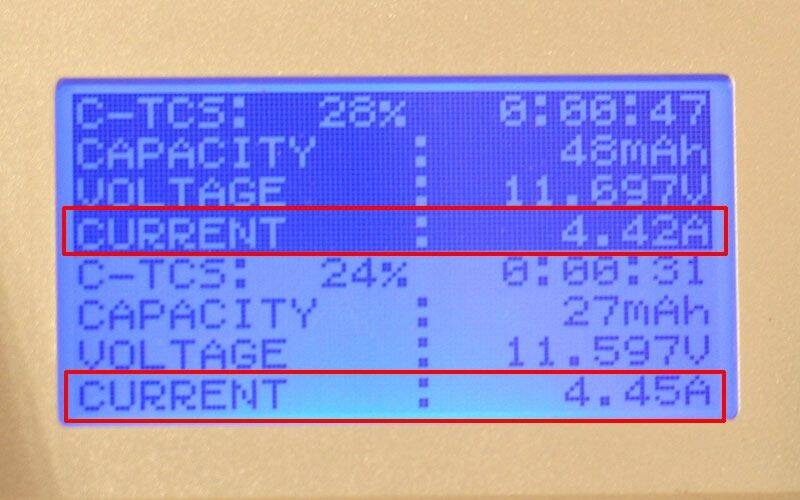

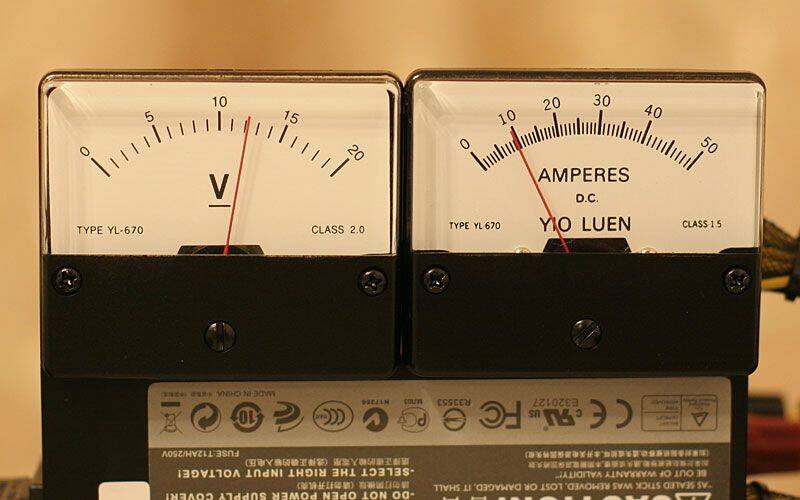

同時兩顆 3S 2200mah 2C(4.4A x 2 = 8.8A) 充電, 表頭顯示輸出約 12V, 10A, 充電器上的輸入電壓值為 12V, 可以正常完充電池



我個人覺得你的問題可能是用單一黃黑線輸出, 輸出電流無法負荷, 壓降太多, 建議你多並聯幾條黃線當 12 V 輸出

另外電源的輸出要用功率來表示會比較清楚, 也就是說當我用 1.5C(7.5A)充 6S 5000mah 時, 雖然充電器是設 7.5A (1.5C), 但 PowerSupply 上供電不會只顯示 7.5A, 因為我們的輸出電壓只是 12V

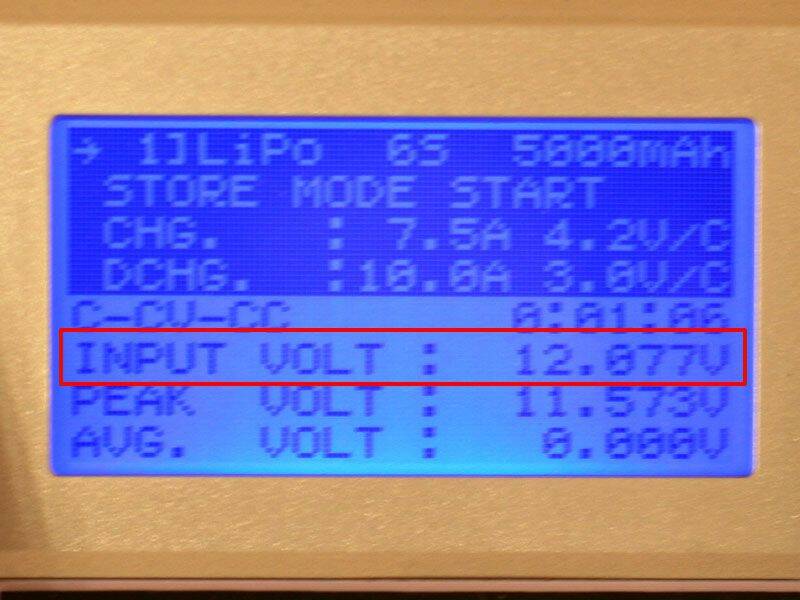

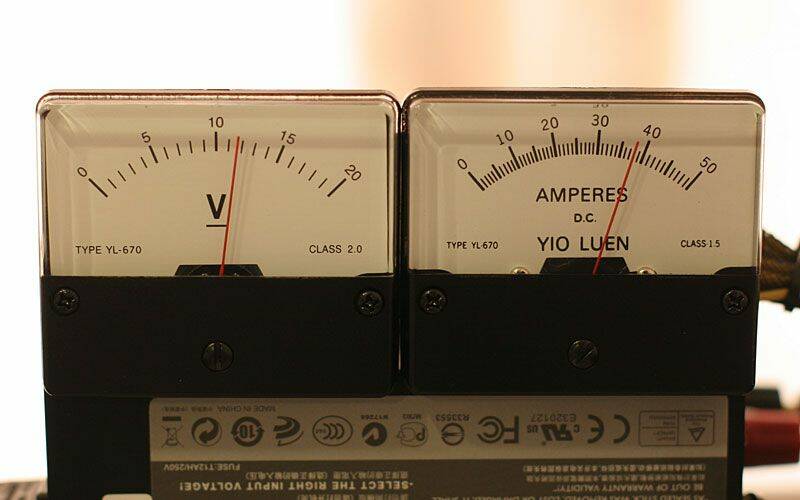

舉例, 如果我兩顆 6S 5000mah 同時 1.5C(5A x 1.5 = 7.5A) 下去充, 這時功率需求是 6(s) x 3.7(V) x 7.5(A) x 2(顆) x 1.25(功率輸出0.8計) = 416W, 也就是說我的 12V 輸出需要至少有 416 / 12 = 35A 的能力, 實際測試如下圖所示, 因為壓降的關係, 12V 端輸出大約會達 38A, 這個 PowerSupply 在這個時候有壓降, 但還是能準確的充好兩顆 6S 5000mah LiPO



上述壓降問題已解決, 請看 30 樓

[ 本帖最後由 ericafe 於 2010年6月18日 02:57 AM 編輯 ]

ericafe

原帖由 steven5607 於 2010年6月9日 08:22 PM 發表
大大!小弟手上也有一顆350w的power，只是不知道該如何接線，另10W 10歐姆的水泥電阻當 5V 用的負載，是要從哪裡接ㄋ?

電的東西比較有危險性, 建議身邊最好有懂電學的人看著比較好

5V 的負載就是在 5V 的輸出端紅色及黑色線上接上一個10W 10歐姆的水泥電阻即可, 也就是紅色一條線接水泥電阻的一隻腳, 黑色一條線接水泥電阻的另一隻腳, 要注意散熱, 另外水泥電阻的腳要加上絶緣, 小心不要短路了

ericafe

原帖由 cbr7650 於 2010年6月1日 01:30 PM 發表
12v电压太低，电流太大，线损太大
还是搞24v的比较好，电流20多A

這句話非常中肯, 但 12V 的 Switching Power 滿地都是, 24V 的還要花錢買

如果一定要花錢買新的 power supply, 高電壓當然是更好的選擇

samian

原帖由 ericafe 於 2010年6月16日 11:30 PM 發表


Samian, 我也改了一顆 Cool Master GX 650W, 因為想試看看這顆電源 5V 端如果不加負載是否可用, 所以只有加裝表頭及改裝 12V 端子, 並沒有在 5V 端加負載, 請看下圖
342097

接上 2014 DUO 開機, 12V 端輸出是大於 ...

看到 ericafe 大大凌晨回文，真是感動 ...
當第一次看到論壇大大這篇文章，就觸動我想了好久而不敢嘗試的想法，因為我有一台830DC又訂了2014所以想一次給兩台吸，用粗淺的比較法[10A給830DC, 40A給2014充電器]總共50A，抓個安全值60A，又看到大大是用Cooler Master所以就衝去買GX系列單線12v有60A的電源供應器(好貴阿，不過有更貴的買不起 )，想說電腦可用，充電可用，一整個讚！

01. 大大說的是，我因為還在一開始想試試看階段，所以只有用[在光華商場那個源達電子零件店]買的多心線(單一條)，先插進PCI-E的6P電源頭，拉12v給830DC試試看的，開830DC沒負載時12.2v，開4.4A的2C充 Poly Master 3S 電池結果壓降到 9.9v 沒過多久就逼逼叫了。

聽大大解說，我想並聯好幾條黃色 +12v 來用應該是沒問題(本來我還不敢，怕是否電源供應器裡面有啥電路設計會短路什麼的)，不過想問大大的是，因為不想破壞保固(不想剪線)，是否有電源供應器的那些對應接頭可買？個別拉出黃色線(拉幾條？)後一起並聯(黑色負極線也要併很多條嗎，還是一條即可？)

02. 利用24Pin連接頭的Pin3,4恆短路來外部啟動電源供應器，其實搞掛過一顆電源供應器(隔天就開不起來了，搬去接電腦也開不起來)，這個問題想請教大大，是如何設計來外部啟動電源供應器的？

03. 電壓表頭我直接並聯在電源正負 12v 端，電流表頭我就串聯在 +12v 黃色線，再到博士端子，請問這樣OK嗎？還是有別的裝法比較不會耗損電流造成壓降？

問了很長一串真是不好意思，感恩啦。

[ 本帖最後由 samian 於 2010年6月17日 10:54 AM 編輯 ]

ericafe

原帖由 samian 於 2010年6月17日 10:05 AM 發表

看到 ericafe 大大凌晨回文，真是感動 ...
當第一次看到論壇大大這篇文章，就觸動我想了好久而不敢嘗試的想法，因為我有一台830DC又訂了2014所以想一次給兩台吸，用粗淺的比較法[10A給830DC, 40A給2014充電器]總共50 ...

回您幾個問題,

1. 在電源供應器內(您買的GX系列), 所有黃色線(12V)都是系出同源, 在內部的電源板上都是在同一個位置, 所以您要怎麼並聯黃線, 要並幾條, 都是沒有問題的, 沒有短路或未知迴路的問題, 紅色(5V), 黑色(地線), 都是一樣的道理, 同色線可以並聯使用, 只要不要並到別的顏色都沒問題

我個人是電源板上線材全部解焊, 重新拉出我要的線材及長度, 12V 黃線並 6 條, 黑色地線並 6 條使用, 另外再單獨 1 黃 1 黑並接電壓表, 所以電源板上共拉出 7 黃 7 黑色線, 這樣用起來很清爽, 沒有多餘線材

2. 您對電源啟動的理解跟我不一樣, 正確作法是 Pin 14 (PS-ON 綠色線) 和任何一條黑色地線短路皆可, 這樣就會啟動電源供應器

我個人是直接在內部的電源板上拉一條線將 PS-ON 和地線短路, 然後就可以用外面的開關來啟動或關閉電源供應器

Wiring coming off an industry standard circuit board will be:

ORANGE	+3.3 V
YELLOW	+12 V
BLUE	-12 V
RED	+5 V
WHITE	-5 V     (May not be present on recently manufactured supplies)
BLACK	GND
GREEN	POWER-ON    (Active high -- must be shorted to ground to force power up)
GRAY	POWER-OK
PURPLE	+5 V STANDBY
BROWN	+3.3 V REMOTE SENSING

3. 表頭接法, 原則是正確的, 電壓表並聯(所以 1 黑 1 黃搭一下就 ok), 電流表串聯要注意電流的方向性, 免得電流表頭逆轉(6 黃從電源出來先到電流表的正, 再拉 6 黃從電流表的負流到紅色的博士端子當輸出正極, 不要弄錯了), 地線就直接 6 黑從電源到博士端子的黑當輸出負極

[ 本帖最後由 ericafe 於 2010年6月17日 11:23 AM 編輯 ]

ericafe

25 樓最後測試時有一個問題發生, 輸出大電流時, 電源供應器 12V 輸出產生了壓降, 如下圖所示, 當電流約 38A 輸出時, 電壓只有約 11.6V


這就是我在 9 樓說的負載調整率(LOAD REGULATION)不佳引起, 為了解決這個問題, 我很簡單的在 5V 端串上一個 10 歐姆 10W 的水泥電阻當負載, 結果電源效率瞬間改善, 壓降的問題馬上消失, 看下面的圖, 大電流輸出 35A 時, 電壓一樣穩定的在 12V, 沒有任何變動, 爽
