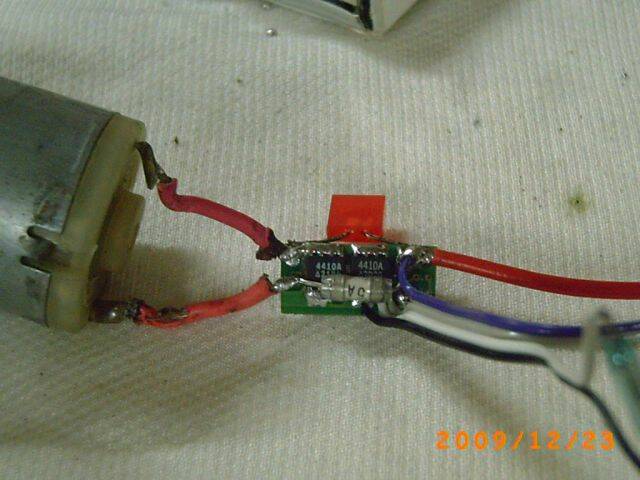

用磁簧開關控制電路測試成功!

winwin

你可以考慮用繼電器 這是做給老書的4A磁鐵開關

當使用MOSFET的成本大於繼電器時 繼電器還是首選
當體積要求小於繼電器時,MOSFET是首選

夠簡單的配線也很迷你

鄭在明

原帖由 winwin 於 2009年12月25日 09:21 AM 發表

你這電路 晶體如何維持導通?磁鐵一直粘著? 能耐多大電流? 又如何開關動作? Vb不需壓降? 何不設計成單電源?
用mosfet比較好啦!

控制電路板只要磁鐵一靠近,輸出端常有小電壓電流
經過功率放大電晶體(可耐1安培以上電流)
用2ㄍ電池是因為利用磁簧片上端電壓電流剛好互相相反,
這ㄍ電路設計是偶胡思亂想出來的
對了!偶是電子白癡,啥麼是mosfet?還請大大解說一下~~

鄭在明

上面的電路設計有遐疵
因為磁簧片超過1安培決對燒掉
試著修改如下面:
而且用1ㄍ電源就夠了!

julia0826

原帖由 winwin 於 2009年12月25日 09:40 發表
你可以考慮用繼電器 這是做給老書的4A磁鐵開關

當使用MOSFET的成本大於繼電器時 繼電器還是首選
當體積要求小於繼電器時,MOSFET是首選

夠簡單的配線也很迷你 ...

不公平,只做給老師,我也要和你"搏感情" 一下啦

winwin

原帖由 julia0826 於 2009年12月26日 12:17 AM 發表


不公平,只做給老師,我也要和你"搏感情" 一下啦

老書對偶 恩重如三 啦! 因為常去他那拿些 有錢也不方便買的到 的小零件^^
你都是玩重量級十數安培的 這個 塞斯 合嗎?

winwin

原帖由 鄭在明 於 2009年12月25日 06:13 PM 發表
控制電路板只要磁鐵一靠近,輸出端常有小電壓電流
經過功率放大電晶體(可耐1安培以上電流)
用2ㄍ電池是因為利用磁簧片上端電壓電流剛好互相相反,
這ㄍ電路設計是偶胡思亂想出來的
對了!偶是電子白癡,啥麼是mosfet?還 ...

可能我才是電子白痴 你的電路偶都看不懂捏!
MOSFET SW版本偶也搞定鳥 只需將個數延伸就可達上百安培 不過本錢不低 為防止利益 電路就不畫鳥
