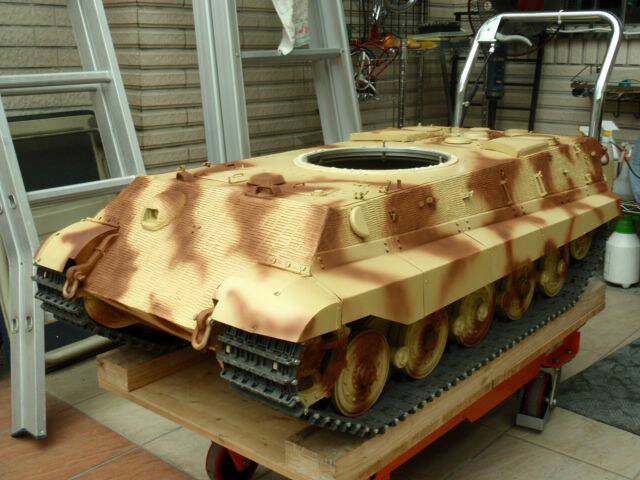

生平第一次塗迷彩。

hcs

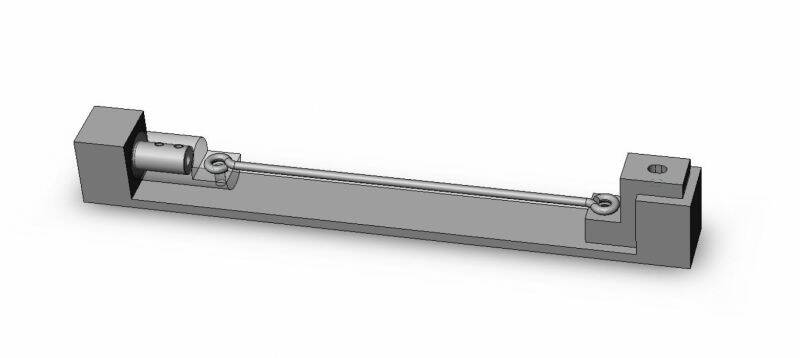

目前找得到最清楚的圖應該不需再多作說明了，原始的3D圖己不知去向了。

Change

這圖夠清楚了﹗這種兩頭圓圈狀5mm 的扭力桿得自己加工出來對吧?
迷彩塗得很棒啊﹗

hcs

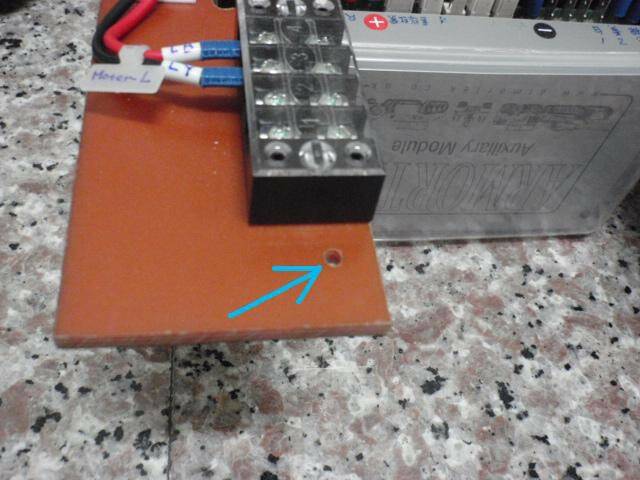

原廠原本用來撐高電瓶底板的鐵質圓柱，由於中央貫孔沒有螺紋所以必需由車底貫穿一支螺絲，上而還要鎖螺帽，非常不好用，現在改用鋁圓柱中央攻m4的螺紋，上下各鎖一支螺絲分別固定圓柱與底板。

而底板改鑽沉孔改用平頭螺絲，這樣平坦的底板運用更容易。

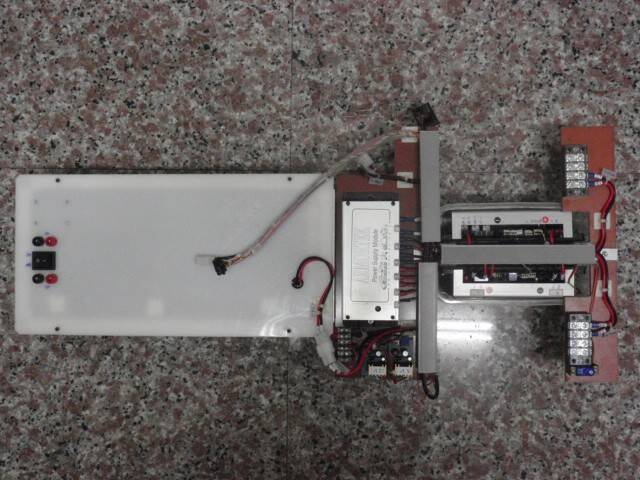

另外將全部的基板整合在一起成一個電控模組，日後只要鬆開四個螺絲與幾個接頭就可將整個模組取出。另外雖然車身接縫己用防水膠封住，但是直立的基板還是用一個塑膠盒罩住，以免車身進水後會損及基板。

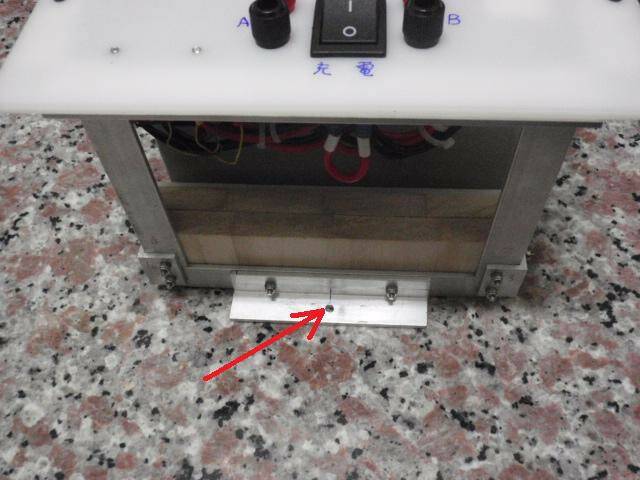

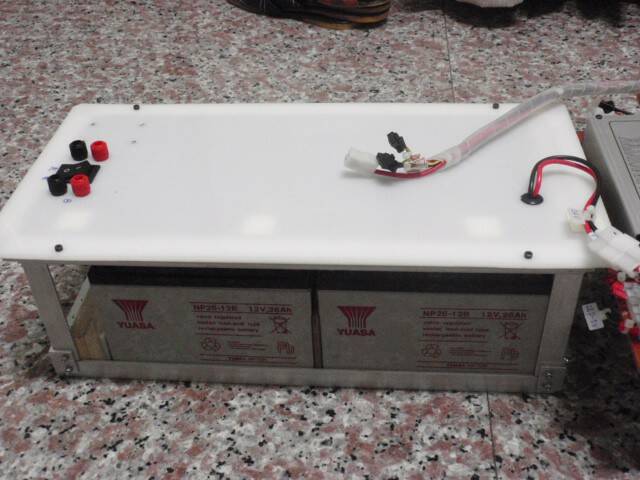

電瓶連同控制電路全部整合成一個模組，一樣只要鬆開兩個螺絲與一個接頭就可將整個模取出。

Change

佩服黃兄的個性化配置。 ~~   請教幾個問題﹕依照照片看:
(1) 電控模組總成有3個原廠的模組，看來是省略了「音效&噴煙」模組。將來會增加嗎?
(2)「 工」字型配置是否用一塊長金屬板縱貫中間雙模組塑膠盒，頭尾再分別鎖定前後基板? 兩側的空間是否另有規劃? 此總成如何固定在底板上?
(3) 電瓶&控制電路模組總成(特別是充電插座)高度是否在車身上蓋之內? 同樣地，此總成如何固定在底板上?

hcs

音效模組的位置預定在電源模組的下方，噴煙的部份正在試驗，有可能不需要模組就可以搞定。
電瓶的高度事前皆經過模擬不會與車身上蓋干涉。
電控是利用在H型四個角落的孔位鎖螺絲固定在車身上，而電瓶部分是用兩顆M4的螺絲固定在底板上。
