發表於 2011年9月12日 06:13 PM | 顯示全部樓層
主意不錯﹗~~
我也裝了同軸機槍管,現在需要改良固定方式。
回復 按讚

使用道具 舉報

 樓主| 發表於 2011年9月14日 10:46 PM | 顯示全部樓層

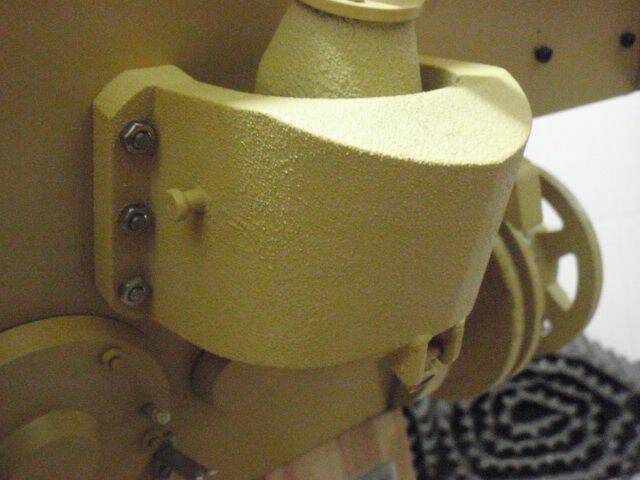

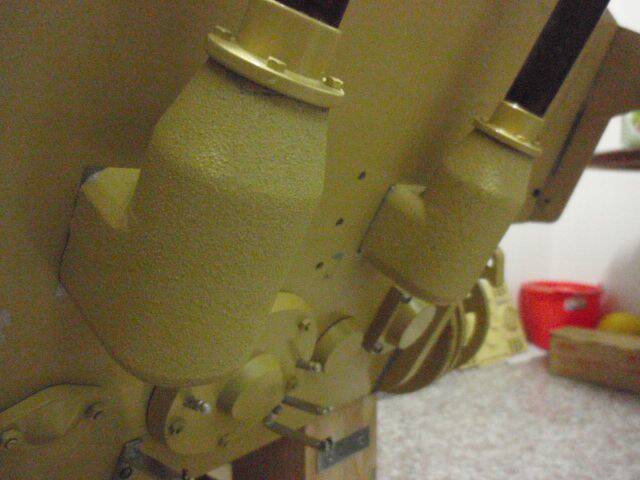

閉門造ㄐㄩ9/14。
回復 按讚

使用道具 舉報

發表於 2011年9月16日 05:37 PM | 顯示全部樓層
閉門造「虎」﹗
回復 按讚

使用道具 舉報

發表於 2011年9月20日 12:39 AM | 顯示全部樓層
請教HCS兄﹕
(A) 圖一這個開關﹐共有三個接頭 (類似SPDT 的A1, COM1 & B1)﹐依我看應該是 SPDT﹐但是為何目錄上型號是 SPST?
(B) 左邊的接頭是黃色﹐有何特別意義? 是否代表只接線(電池正極)?
(C) 按鈕上 “I”和“O”  是否各表示為「通路」和「斷路」?  或是另有含意---輸入(Input) 和輸出(Output)?
      是否「通路」時電流通過 COM1 & B1﹐ 而「斷路」時電流通 COM1 & A1?

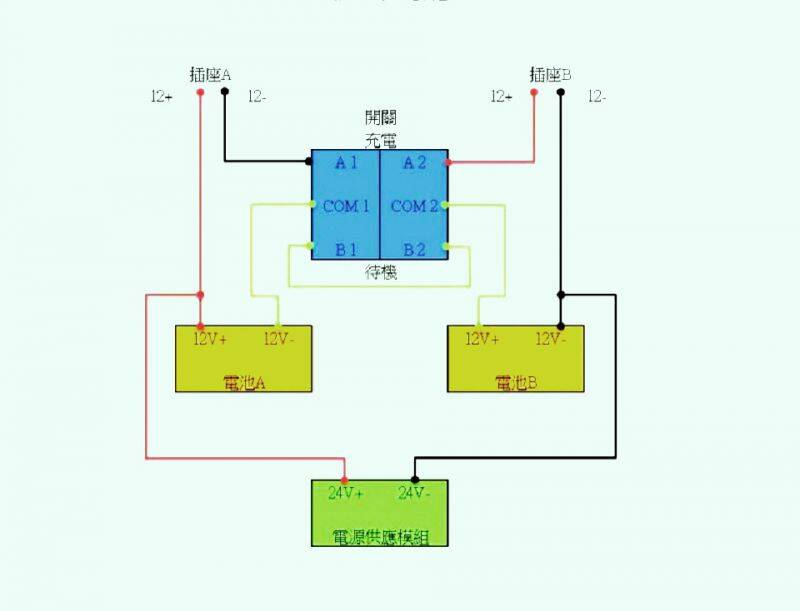

(D) 目前我打算用兩個這種開關﹐分別各控制一個12V電池 的充電/待機狀態﹐取代您線路圖(圖二)中用的一個DPDT 。但是見圖三:
(D-1) 若將兩個按鈕同時按到“O”﹐預期是 COM1(2) 接通B1(2)﹐B1 接通B2,  呈待機狀態﹐
卻變成斷路(電表測量電壓為 0 V)。
(D-2) 相反地若同時按到“I”﹐預期是 COM1(2) 接通A1(2)﹐呈充電狀態﹐
卻變成通路(電表測量: 電壓從電池A正極到電池B負極為 25 V)。問題出在那裡?


Battery charger circuit-c.jpg


1-6 Tiger 2-591c.jpg

[ 本帖最後由 Change 於 2011年9月21日 12:24 AM 編輯 ]
回復 按讚

使用道具 舉報

 樓主| 發表於 2011年9月20日 11:56 PM | 顯示全部樓層
原帖由 Change 於 2011年9月20日 12:39 AM 發表
請教HCS兄﹕
(A) 圖一這個開關﹐共有三個接頭 (類似SPDT 的A1, COM1 & B1)﹐依我看應該是 SPDT﹐但是為何目錄上型號是 SPST?  [x25]
(B) 左邊的接頭是黃色﹐有何特別意義? 是否代表只接紅線(電池正極)?[x25]
(C) 按鈕上 “I” ...



A.開關的種類有許多種只要合用就可以了,我覺得不必去在意是何種開關。
B.有些開關是有帶燈的,也就是打開時按鈕會發亮,假若這個燈是LED燈就有極性的區分。否則開關就只是將線路連接與斷開的作用而己,使用者可以依自己的需要連接。
C.I與O代表的是數字的1與0,也就是"開"與"關"而己,並沒有其他特殊的義意。接腳實際的連接狀況可以用電表的歐姆檔去量就可知道並且確認,有可能與您想的不一樣。
D.可以再說明一下您按0時電表量的是那兩個點嗎?如果是圖3接頭的那兩個點的話那是正常的,因為那兩個點呈開路狀態。
回復 按讚

使用道具 舉報

發表於 2011年9月22日 05:45 PM | 顯示全部樓層
向電料行查問才知﹕圖一的確是個按鈕會亮的SPST,左邊黃色接頭是接電讓按鈕發亮的單獨接頭。其餘兩個就是“I”和 “O”作用而已。得另外換裝SPDT 才有作用。
