進化板700E完工!

小左

原帖由 cynthia 於 2009年10月5日 06:37 PM 發表
我的全碳籤版, 已經比油機重很多, 正在想辦法減肥, 你KDE版還背了一堆金屬件, 噴度都被重量吃掉了, 我準備要向3.69kg的套件挑戰
http://3dhelishop.com/products ...

你說到重點了...700E目前瓶頸就是重量問題  我有個構想是用4000mah左右的電池+機身偷輕多餘重量 就不需要那麼高的瓦數 ! 用馬達齒去搭配轉速+ESC定速模式  應可達到噴度or省電的需求

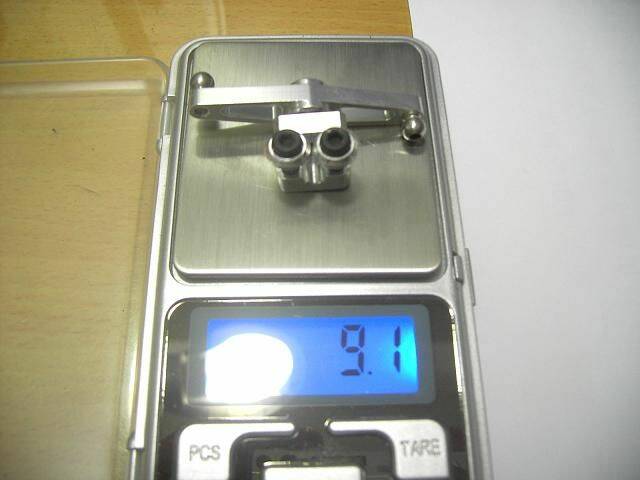

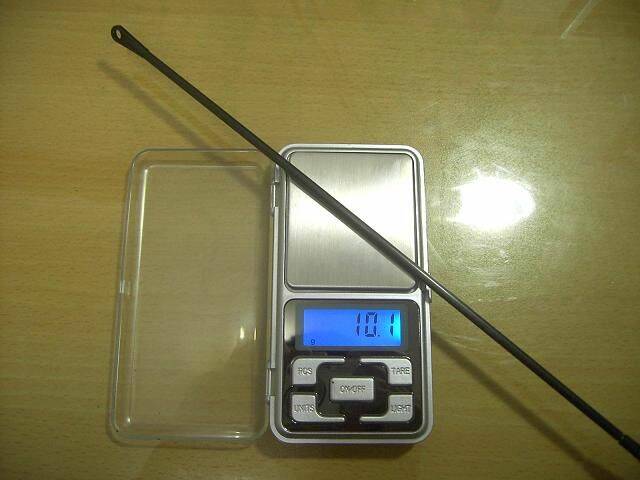

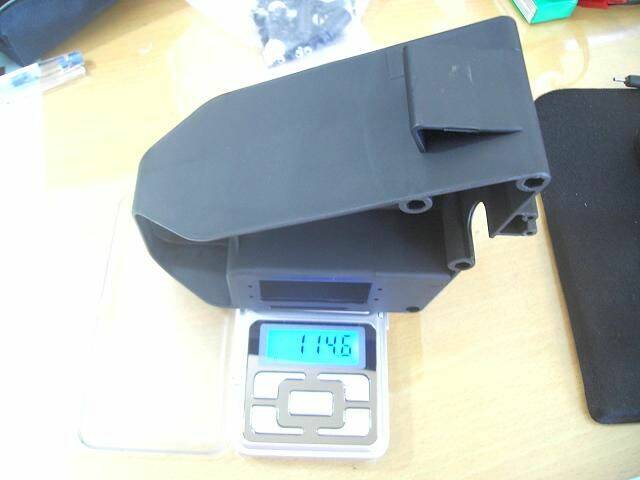

光是接收器座 重量就有114g  尾伺服推臂也9g +拉桿10g
若把尾伺服移到後面馬上輕了133g

[ 本帖最後由 小左 於 2009年10月6日 12:00 AM 編輯 ]

小左

原帖由 cynthia 於 2009年10月5日 06:37 PM 發表
我的全碳籤版, 已經比油機重很多, 正在想辦法減肥, 你KDE版還背了一堆金屬件, 噴度都被重量吃掉了, 我準備要向3.69kg的套件挑戰
http://3dhelishop.com/products ...

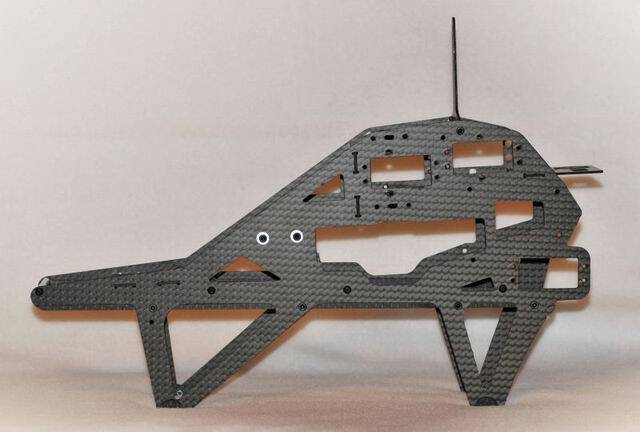

這側板設計很有輕量化概念 馬達上移使重心更加貼近旋翼面  重心配置很合理
但可能會有一個問題 當ccpm伺服在激烈3D時 瞬間受力全都在伺服的軸心上 伺服軸的壽命有待觀察 ~亞拓的是有分散受力的設計 但缺多了重量~

很欣賞它的尾伺服座設計!

[ 本帖最後由 小左 於 2009年10月6日 12:14 AM 編輯 ]

小左

原帖由 kris000 於 2009年10月5日 11:41 PM 發表
整線功夫一流,囋

目前正在學習中,希望有朝一日我的90E也可以順利升空.
請問大大用的6S電池2個加起來大約多重?

每顆740g  2顆1480g

小左

原帖由 gamedna 於 2009年10月5日 06:49 PM 發表


顧的了輕度顧不了強度,顧的了強度顧不了輕度

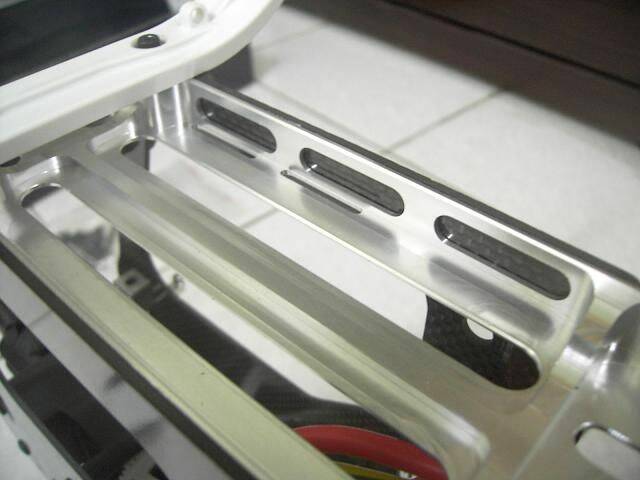

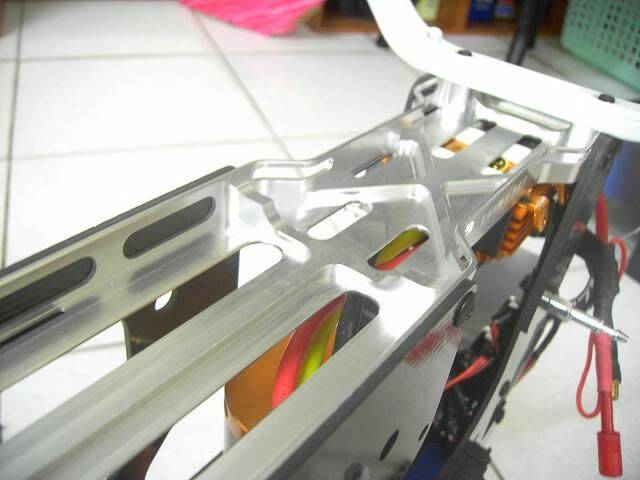

KDE套件是用7字頭航太用鋁合精切銷而成
所以可以偷得很輕

KDE direct真的很有質感 設計者也盡量偷輕了 但整塊去CNC的原料及加工成本實在太高了 但精度及質感完全不能跟鋁擠壓成形比較!

kris000

真的是需要斤斤計較.電池的重量是最大問題.
我是把Power Jazz 63V(225g)+BEC(15g)+2S2P電池(170g)換成Jive Power 120+ HV以減掉270g,因為機子就3Kg重,把剩下的重量全給電池.

cynthia

Kris000 大大 ,你在哪裡買到Jive 120HV的, 我看各大網站都缺貨
