來幫 PowerLab8 加一些東西

kris000

原帖由 david.tai 於 2012-2-20 09:39 發表
不好意思! 再請教
沒有控制電供電源(DIY SSR)的情況
1.Charging Manager的輸入接到電供的輸出(MW-SE-1000-24 , DC24V output)
2.Charging Manager的輸出接到PL8(輸入端)
3.Charging Manager按下[開機]後,PL8就有電了 ...

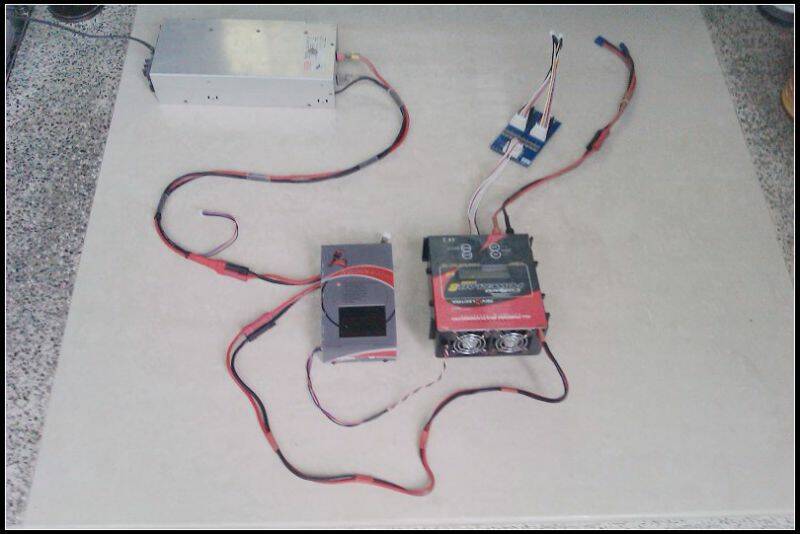

沒錯,我附上圖片,大大再仔細比對一下.

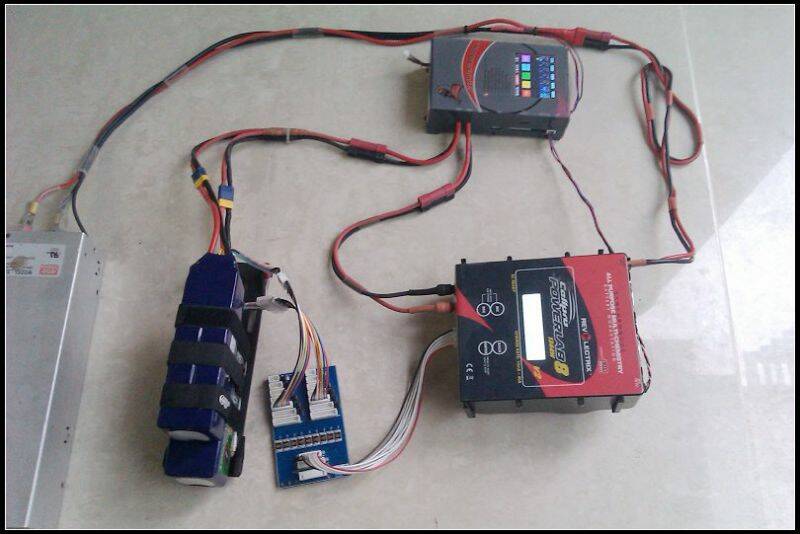

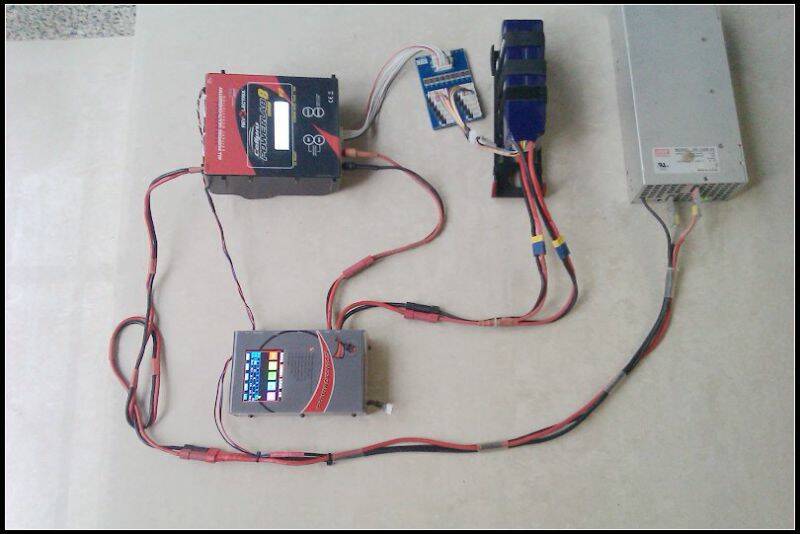

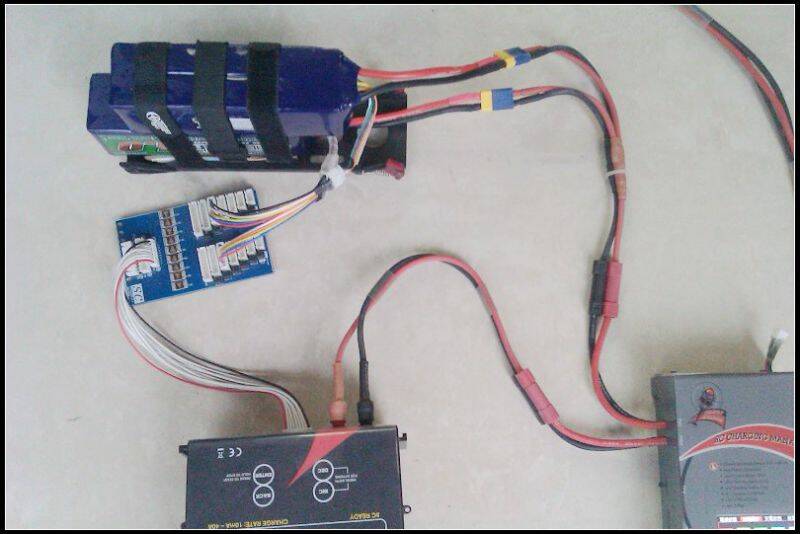

[ 本帖最後由 kris000 於 2012年2月20日 11:01 PM 編輯 ]

david.tai

感謝Kris000大大

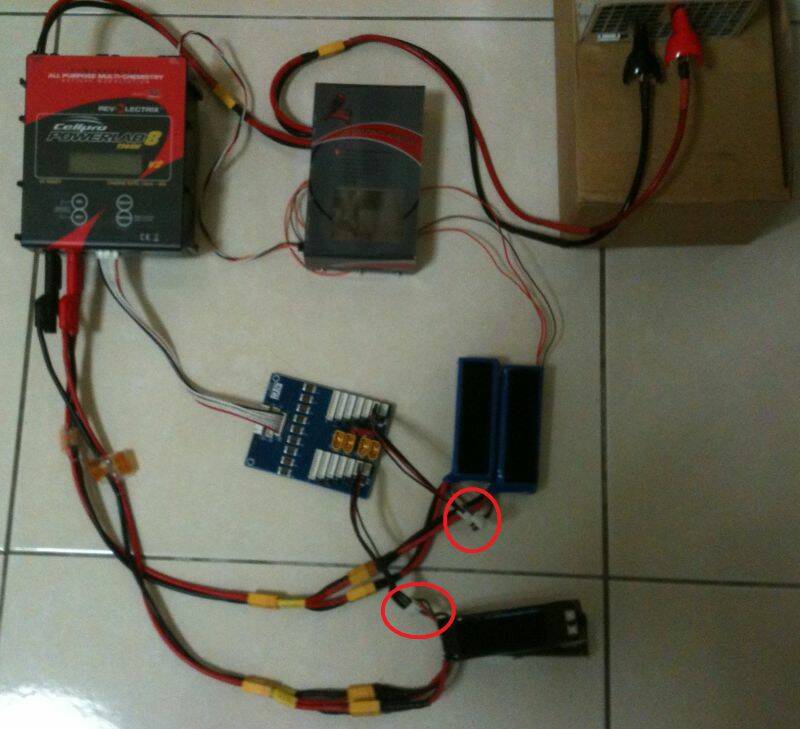

連接方式已修改..(紅色圈處會改一分二的並聯線)
在PL8 / Charging Manager 的設定上是否有特別需要注意的地方嗎?

kris000

不要把PL8的通訊線插到感溫探頭插座,或是插到SSR的插座就好,那幾個插座都有電,接頭是有防呆,如果用力硬插仍然可以接觸,若把電灌到PL8的通訊腳會把PL8燒了.


如果要DIY外部控制,請看一樓PCB圖的標示,不要正負極搞錯.
其他沒什麼要注意了,設定錯了只是得到不對的結果,重新設定就好囉.

david.tai

Kris000大大

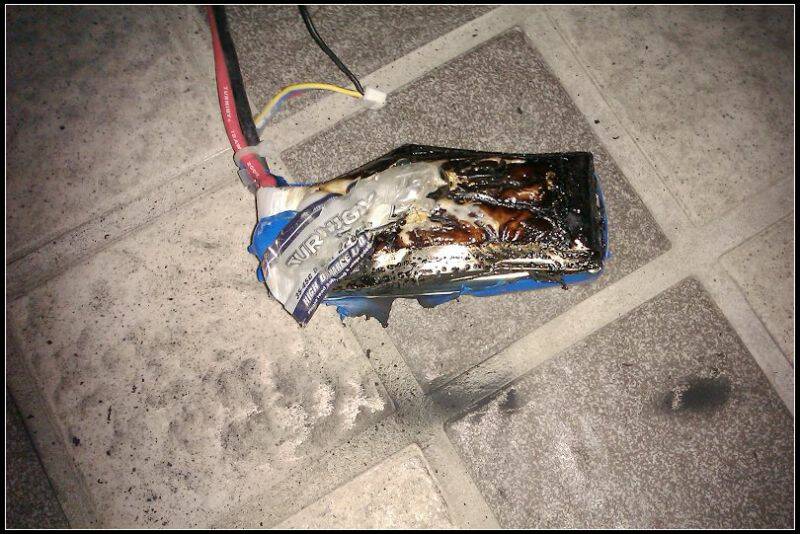

電池被小狗咬成這樣..狗沒事嗎? (電池都燒黑了)..

david.tai

了解..
感謝Kris000大大詳細的圖解說明..

kris000

小狗沒事,被罵臉臭臭而已!
她只咬電池,其他東西不會亂咬.

煙冒越大越興奮.我丟到外面要把煙散掉,她會跑去檢回來給我,以為在玩遊戲,所以電池平常要收很好.
