樓主: chotaihua

我的第一艘像真船開箱與製程分享(已製作完成)

[複製鏈接]
 樓主| 發表於 2019年4月26日 04:47 PM | 顯示全部樓層
本帖最後由 chotaihua 於 2019年4月26日 04:52 PM 編輯

這個套件的救生艇放置方式是三個堆疊,與真實的NORDIC TUGBOAT有很大的不同. 0000.jpg
於是用ABS棒裁切組合自製了救生艇架
不過救生艇的比例稍大了一點,若是三個全放上去似乎有點太大
只放兩個看起來似乎是剛剛好的




點評

給星星: 5.0
給星星: 5
真實照做就對啦!......套件質感很優~  發表於 2019年4月29日 09:59 AM
給星星: 5
  發表於 2019年4月27日 10:07 PM
 樓主| 發表於 2019年4月29日 01:36 PM | 顯示全部樓層
接下來比照製作了小艇的吊掛以及置放架,以現有的材料製作,1/75比例差不多也有七八分像吧,哈!







 樓主| 發表於 2019年4月29日 08:57 PM | 顯示全部樓層
本帖最後由 chotaihua 於 2019年4月29日 08:59 PM 編輯

電力分配板也做了修改
使用繼電器控制電源開關,除了主要輸出至電變以外
也保持原有的四組受開關控制的輸出端,給燈光或抽水幫浦等其他周邊使用
零組件大都使用現成的模組,只要焊接線路連接即可,簡單省事又美觀.




 樓主| 發表於 2019年4月30日 06:10 PM | 顯示全部樓層
安裝駕駛艙,順便再玩玩室內燈光一下.




 樓主| 發表於 2019年5月2日 12:22 PM | 顯示全部樓層
主結構完成組裝



 樓主| 發表於 2019年5月8日 03:18 PM | 顯示全部樓層
本帖最後由 chotaihua 於 2019年5月8日 08:57 PM 編輯

因為要做室內燈光,若是駕駛艙內空空的也不好看.
所以來製作添加一些物件吧.

還沒上色,先看看效果



 樓主| 發表於 2019年5月8日 08:51 PM | 顯示全部樓層
上次做的救生艇置放架愈看愈醜,實在看不下去了.
於是重做了一組.






發表於 2019年5月9日 03:59 PM | 顯示全部樓層
樓主手工非常細緻...厲害



 樓主| 發表於 2019年5月9日 08:52 PM | 顯示全部樓層
艦橋內部物件大致底定,這樣看起來就不會只是個空殼啦!等上色後層次會更分明更有立體感.







 樓主| 發表於 2019年5月11日 12:14 PM | 顯示全部樓層

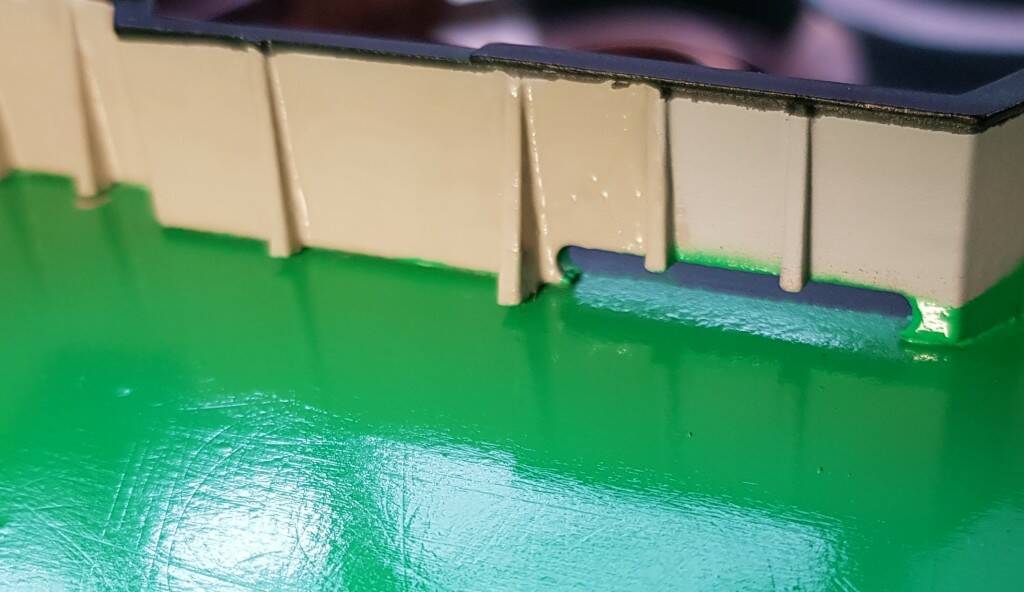

綠色的甲板配白色船身,超喜歡的說.




點評

給星星: 5.0
給星星: 5
  發表於 2019年5月11日 07:07 PM
 樓主| 發表於 2019年5月13日 09:31 AM | 顯示全部樓層
本帖最後由 chotaihua 於 2019年5月13日 08:55 PM 編輯

下水調整吃水平衡與動力測試.
雙馬達全速運轉最大電流約14A,換算約100W.動力比預期的大很多,估計實際航行只要半油門就很夠了.目前使用電池7.4v 10400mAh,若想增加航行時間,只要拿掉一些配重換成等重量的電池即可.計畫要達到連續航行兩小時以上這樣帶出去玩可以泡上半天都不用換電池.
水冷效果非常好,全速運轉3分鐘,用手模馬達溫度感覺不出有變化.下次改用測溫器來量測實際溫度.





 樓主| 發表於 2019年5月14日 09:01 PM | 顯示全部樓層
自製添加了兩個絞盤,雖然這個位置不明顯,但是打開夜間走道燈光後

就會發現它的存在了.
