JR發射機 + FrSky V8FT for Futaba 2.4G模組

Heinz

感謝大大 成功了(之前 Futaba Signal 猜錯)^^
接著試著把模擬訊號(DSC)餵給模組Signal-in
但失敗了Orz.. 所以模擬訊號(DSC)可以/該如何餵給發射模組呢??

還有 JR Futaba 都是 5-Pin, 剩下來的兩 Pin 作用為何呢??
應該是傳統發射FM用的吧?? (Guess: 發射機→模組→發射機天線發出??)
那 JR Futaba 的接腳又為何呢(想再試試傳統FM模組換裝看看XD) ??

還Sanwa的照片看來有8-Pin, 剩下的還有啥作用呢??
Thanks~

flightsafty

JR 發射機端子側
1-Signal out
2-Vreg (for the frequency determining components
某些機種用來顯示RF發射強度)
3-+V
4-GND
5-To the ANT.

flightsafty

Futaba 發射機端子側
1-Signal Out
2-+V
3-RF output indicator(某些機種用來表示RF輸出)
4-GND
5-ANT

flightsafty

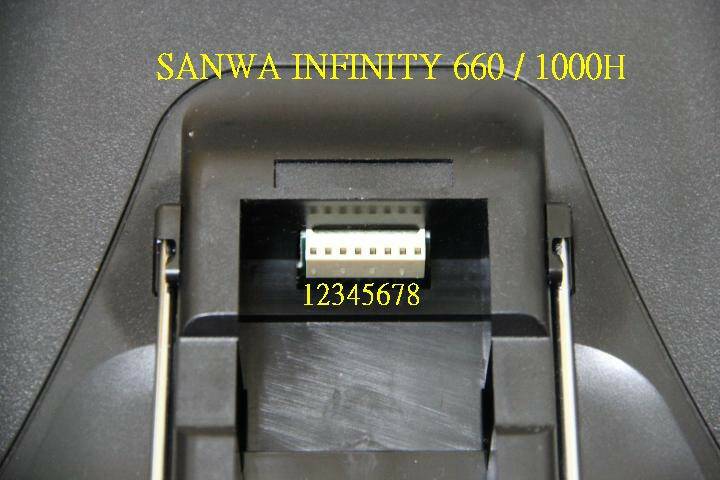

SANWA INFINITY 660/1000H 發射機端子側
1&2-ANT
3-GND from the module,to the voltage indicator.
4-GND
5-+V from the module,to the voltage indicator.
6-+V
7&8-Signal Out

Heinz

再次感謝大大提供資訊^^
JR Futaba 只差2,3腳.. Sanwa多一套是 redundance??
JR V+在中間 插反沒關係 Futaba插反 電路沒保護的話會燒掉XD??

還有看來模擬器訊號(DSC)跟發射模組所需的Signal-in不太一樣..
若要餵給發射模組 有辦法簡單處理嗎@@??
thx~

tthomass33521

不懂ㄟ
JR不是友專用的FRSKY 模組?
